用于IF和RF濾波器應用的陶瓷濾波器的注釋,信息和概述,特別是在無線電接收器應用中.陶瓷濾波器廣泛用于無線電接收器和發射器的IF和RF帶通濾波器應用.這些RF和IF陶瓷濾波器價格便宜,易于使用,并且在許多方面非常適用于需要更昂貴的濾波器(如晶體濾波器)性能的眾多應用.

RF和IF陶瓷濾波器基礎知識

顧名思義,RF和IF陶瓷帶通濾波器由具有peizo-electric效應的陶瓷制成.這些濾波器最初可用于較低頻率,中心頻率通常在幾千赫茲的范圍內,頻率為10.7MHz,這是許多FM廣播接收機的標準IF.然而,在開發這些濾波器方面的重大投資使得能夠實現更高的頻率和規格水平.現在可以使用高達UHF甚至更高的頻率.

這些陶瓷RF和IF濾波器的Q值低于石英,其帶寬通常在工作頻率的0.05％到20％之間.通常,隨著技術的改進,Q水平在大約500到10000之間或者可能更多.

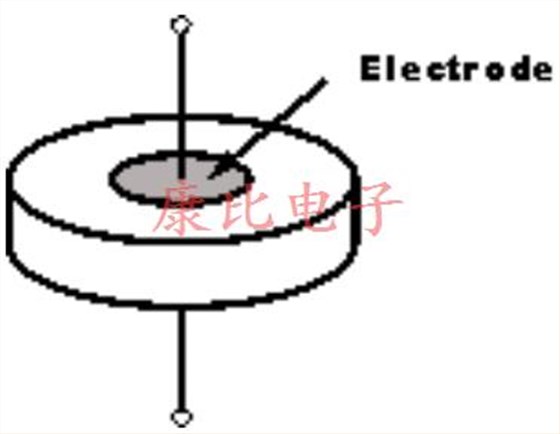

陶瓷諧振器輪廓

陶瓷濾波器的元素格式是一個簡單的陶瓷諧振器,其兩側都有電極.這與單個石英晶體的行為方式大致相同,但性能水平較低.此外,并聯和串聯諧振頻率之間的間隔更大.

陶瓷諧振器用作陶瓷帶通濾波器的基礎

陶瓷帶通濾波器具有與石英晶體非常相似的等效電路圖.

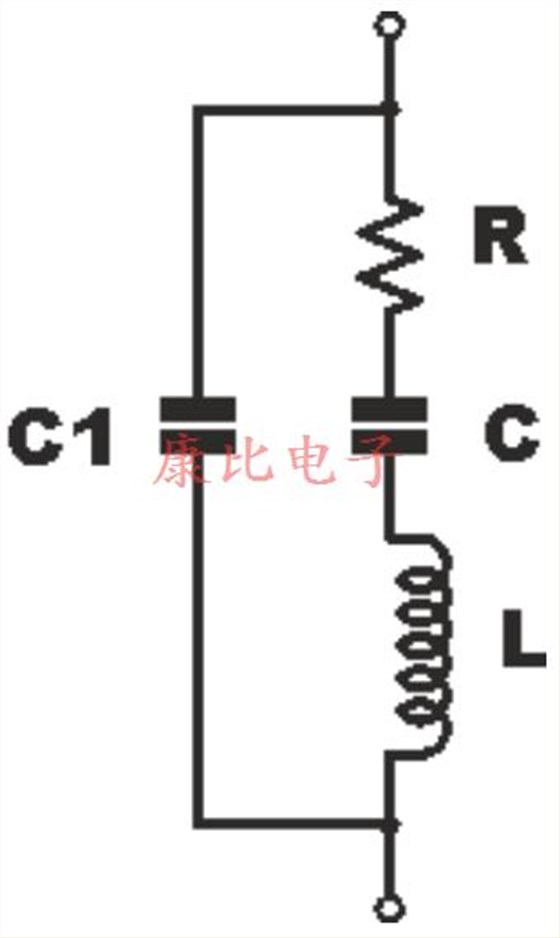

陶瓷諧振器等效電路

由此可以看出,電路可以通過兩種方式變為諧振-一種是并聯諧振,另一種是串聯諧振點.

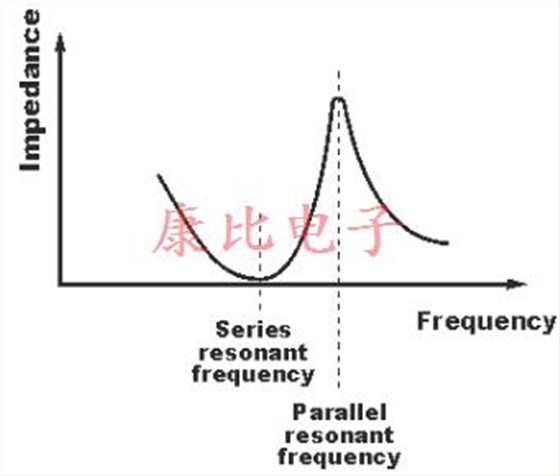

陶瓷諧振器響應曲線

陶瓷帶通濾波器概述

通過分離和分離其中一個電極,可以使用陶瓷諧振器制作完整的帶通濾波器.這提供了一個共同的連接-單個電極-以及輸入和輸出連接.

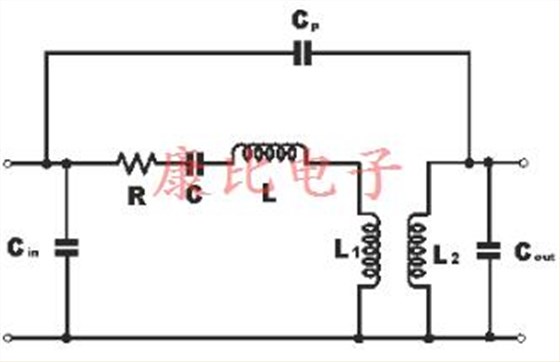

陶瓷通帶濾波器等效電路

陶瓷RF和IF帶通濾波器電路符號

陶瓷濾波器的電路符號表示陶瓷諧振器和底部的公共電極,輸入和輸出電極隔開陶瓷諧振器元件本身的距離.

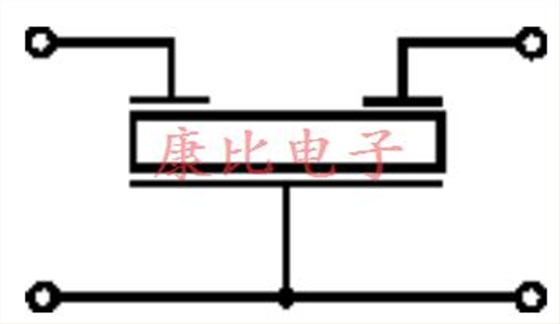

陶瓷帶通濾波器電路符號

必須記住,與用于級間耦合和調諧的變壓器型LC濾波器不同,陶瓷濾波器內沒有直流路徑-它是絕緣體.因此,任何使用陶瓷濾波器的電路都必須考慮到這一點,從濾波器外部提供所有偏置和源電流.如果下面所示的格式可以工作,則晶體管電路可用,盡管許多IF放大器或完整的無線電IC具有專門用于陶瓷濾波器的端口,并且將在陶瓷濾波器外部包含正確的電流和偏置路徑.

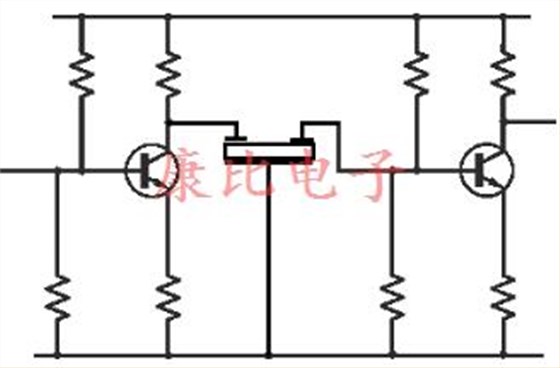

陶瓷帶通濾波器電路使用晶體管并顯示DC布置

陶瓷濾波器廣泛用作各種應用的廉價RF和IF帶通濾波器.最初,陶瓷濾波器主要用于在低成本廣播接收機中提供IF選擇性.現在,該技術得到了顯著改進,并且它們被廣泛用于更高的頻率并滿足更嚴格的要求.因此,它們以多種形式的無線電系統從蜂窩到無線應用以及廣播無線電,電視和其他更傳統的應用中被起訴.
