什么是VCXO？

VCXO是一種晶體振蕩器，其輸出頻率根據施加的控制電壓而變化。VCXO壓控晶體振蕩器輸出頻率的變化以百萬分之一為單位，如果計算中包括穩定性和老化，則稱為牽拉能力、總牽拉范圍或絕對牽拉范圍(APR)。VCXO由晶體和振蕩器電路以及變?nèi)荻O管和支持電路組成。石英的高品質因數允許小范圍的頻率牽引。它們還具有低抖動和低相位噪聲的高性能。

VCXOs用于微調工作頻率，通常與鎖相環(PLL)配合使用。VCXO中的拉取能力可以變化。有些只需要50ppm的拉力，而有些可能需要數百ppm的拉力。VCXOs的一些應用包括電信、測試和測量以及廣播設備。

什么是可拉性？

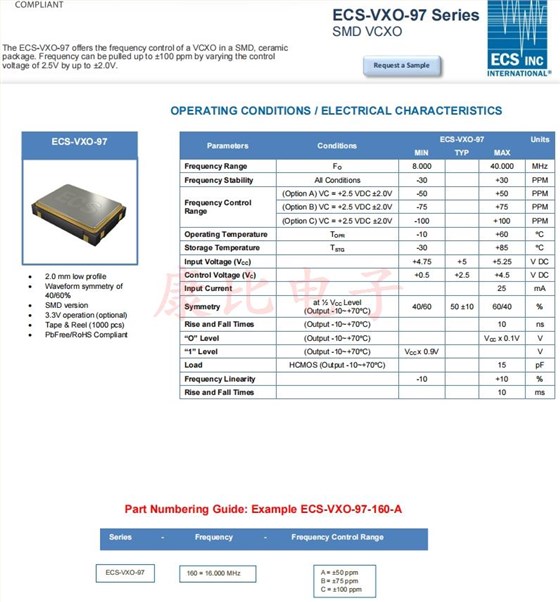

牽拉能力是對于給定的控制電壓變化，VCXO可以被牽拉的頻率范圍。它用給定電壓下的百萬分率來表示。正如所料，較大的可拉性數值提供了較大的調諧范圍，但具有較小可拉性水平的VCXOs提供了更高的穩定性和更低的相位噪聲。伊西斯VCXO振蕩器ECS-VXO-97-160-A很適合6G無線應用.

什么是絕對拉動范圍？

絕對牽引范圍(APR)是當控制電壓設置為最大值和最小值時，VCXO與中心頻率的最小保證偏差。APR可以通過從總牽引范圍中減去溫度、石英老化、電源和電路負載引起的頻率誤差來計算。

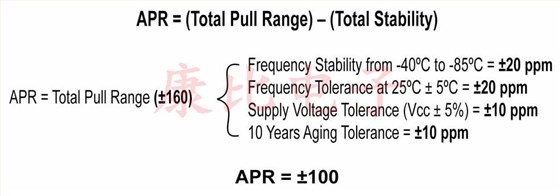

在本例中，當不精確和外部影響計算在內時，振蕩器的總牽引范圍為160ppm。可用的最終APR為100ppm。

tu 11

VCO和VCXO有什么區別？

VCO或壓控振蕩器是一種電子振蕩器，其輸出頻率由電子電路產生。通過向控制輸入施加調制信號，它們可以用于頻率調制(FM)或相位調制(PM)。VCO也是鎖相環的一個組成部分。VCO在合成器中用于產生一種波形，其音調可以通過由音樂鍵盤或其他輸入確定的電壓來調整。

VCXO是一種壓控晶體振蕩器，由有源晶體振蕩器、變?nèi)荻O管和支持電路組成。VCXO的輸出頻率由晶體的特性決定。當在晶體上施加變化的DC電壓時，振蕩頻率會發生變化。VCXOs常見于網絡、通信和測試設備中。

原廠代碼	品牌	型號	頻率	工作溫度
ECS-2200B-073	ECS振蕩器	ECS-2200	7.3728MHz	0°C ~ 70°C
ECS-100A-240	ECS振蕩器	ECS-100	24MHz	0°C ~ 70°C
ECS-2200BX-480	ECS振蕩器	ECS-2200X	48MHz	0°C ~ 70°C
ECS-2200B-040	ECS振蕩器	ECS-2200	4MHz	0°C ~ 70°C
ECS-2200B-080	ECS振蕩器	ECS-2200	8MHz	0°C ~ 70°C
ECS-2200BX-500	ECS振蕩器	ECS-2200X	50MHz	0°C ~ 70°C
ECS-2100A-051	ECS振蕩器	ECS-2100	5.0688MHz	0°C ~ 70°C
ECS-2100A-120	ECS振蕩器	ECS-2100	12MHz	0°C ~ 70°C
ECS-3225S18-100-FN-TR	ECS振蕩器	ECS-3225S	10MHz	-40°C ~ 85°C
ECS-3225S18-120-FN-TR	ECS振蕩器	ECS-3225S	12MHz	-40°C ~ 85°C
ECS-3225S33-270-FN-TR	ECS振蕩器	ECS-3225S	27MHz	-40°C ~ 85°C
ECS-3225S33-120-FN-TR	ECS振蕩器	ECS-3225S	12MHz	-40°C ~ 85°C
ECS-3225S33-200-FN-TR	ECS振蕩器	ECS-3225S	20MHz	-40°C ~ 85°C
ECS-3225S33-320-FN-TR	ECS振蕩器	ECS-3225S	32MHz	-40°C ~ 85°C
ECS-3225S33-500-FN-TR	ECS振蕩器	ECS-3225S	50MHz	-40°C ~ 85°C
ECS-3225S33-160-FN-TR	ECS振蕩器	ECS-3225S	16MHz	-40°C ~ 85°C
ECS-3225S18-250-FN-TR	ECS振蕩器	ECS-3225S	25MHz	-40°C ~ 85°C
ECS-3225S18-260-FN-TR	ECS振蕩器	ECS-3225S	26MHz	-40°C ~ 85°C
ECS-3225S33-100-FN-TR	ECS振蕩器	ECS-3225S	10MHz	-40°C ~ 85°C
ECS-3225S33-240-FN-TR	ECS振蕩器	ECS-3225S	24MHz	-40°C ~ 85°C
ECS-3225S25-500-FN-TR	ECS振蕩器	ECS-3225S	50MHz	-40°C ~ 85°C
ECS-2520S33-100-FN-TR	ECS振蕩器	ECS-2520S	10MHz	-40°C ~ 85°C
ECS-2520S33-400-FN-TR	ECS振蕩器	ECS-2520S	40MHz	-40°C ~ 85°C
ECS-2520S18-200-FN-TR	ECS振蕩器	ECS-2520S	20MHz	-40°C ~ 85°C
ECS-2520S33-500-FN-TR	ECS振蕩器	ECS-2520S	50MHz	-40°C ~ 85°C
ECS-2520S33-320-FN-TR	ECS振蕩器	ECS-2520S	32MHz	-40°C ~ 85°C
ECS-2520S25-250-FN-TR	ECS振蕩器	ECS-2520S	25MHz	-40°C ~ 85°C
ECS-2520S33-240-FN-TR	ECS振蕩器	ECS-2520S	24MHz	-40°C ~ 85°C
ECS-2520S33-160-FN-TR	ECS振蕩器	ECS-2520S	16MHz	-40°C ~ 85°C
ECS-2520S33-200-FN-TR	ECS振蕩器	ECS-2520S	20MHz	-40°C ~ 85°C
ECS-2520S33-260-FN-TR	ECS振蕩器	ECS-2520S	26MHz	-40°C ~ 85°C
ECS-2520S33-120-FN-TR	ECS振蕩器	ECS-2520S	12MHz	-40°C ~ 85°C
ECS-3525-143-B-TR	ECS振蕩器	ECS-3525	14.31818MHz	0°C ~ 70°C
ECS-3525-640-B-TR	ECS振蕩器	ECS-3525	64MHz	0°C ~ 70°C
ECS-3525-666-B-TR	ECS振蕩器	ECS-3525	66.666MHz	0°C ~ 70°C
ECS-2033-035-BN	ECS振蕩器	ECS-2033	3.579545MHz	-40°C ~ 85°C
ECS-3951C-036-TR	ECS振蕩器	ECS-3951C	3.6864MHz	0°C ~ 70°C
ECS-3951M-500-B-TR	ECS振蕩器	ECS-3951M	50MHz	-10°C ~ 70°C
ECS-3951M-666-B-TR	ECS振蕩器	ECS-3951M	66.666MHz	-10°C ~ 70°C
ECS-3518-200-B-TR	ECS振蕩器	ECS-3518	20MHz	0°C ~ 70°C
ECS-3951M-666-BN-TR	ECS振蕩器	ECS-3951M-BN	66.666MHz	-40°C ~ 85°C
ECS-3951M-800-AU-TR	ECS振蕩器	ECS-3951M-AU	80MHz	-55°C ~ 125°C
ECS-8FM-122.8-TR	ECS振蕩器	ECS-8F	12.288MHz	-40°C ~ 85°C
ECS-2018-035-BN	ECS振蕩器	ECS-2018	3.579545MHz	-40°C ~ 85°C
ECS-2018-040-BN	ECS振蕩器	ECS-2018	4MHz	-40°C ~ 85°C
ECS-2018-320-BN	ECS振蕩器	ECS-2018	32MHz	-40°C ~ 85°C
ECS-3518-600-B-TR	ECS振蕩器	ECS-3518	60MHz	0°C ~ 70°C
ECS-3951M-1000-AU-TR	ECS振蕩器	ECS-3951M-AU	100MHz	-55°C ~ 125°C
VC-TXO-23SM-260-B	ECS振蕩器	VC-TXO-23SM	26MHz	-30°C ~ 75°C
ECS-TXO-2520-33-100-AN-TR	ECS振蕩器	*	10MHz	-40°C ~ 85°C
ECS-TXO-2520-33-160-AN-TR	ECS振蕩器	*	16MHz	-40°C ~ 85°C
ECS-TXO-2520-33-320-AN-TR	ECS振蕩器	*	32MHz	-40°C ~ 85°C
ECS-TXO-2520-33-400-AN-TR	ECS振蕩器	*	40MHz	-40°C ~ 85°C
ECS-2100A-325.1	ECS振蕩器	ECS-2100	32.514MHz	0°C ~ 70°C
ECS-3953M-800-AU-TR	ECS有源晶振	ECS-3953M-AU	80MHz	-55°C ~ 125°C
ECS-3951C-650-TR	ECS振蕩器	ECS-3951C	65MHz	0°C ~ 70°C
ECS-2532VXO-540B-2.8	ECS振蕩器	ECS-2532VXO	54MHz	-10°C ~ 70°C
VC-TXO-35SM-194-B-TR	ECS振蕩器	VC-TXO-35SM	19.44MHz	-30°C ~ 75°C
ECS-3250SS-270-3B	ECS振蕩器	ECS-3250SS	27MHz	-10°C ~ 70°C
ECS-PEC33-1000-BN	ECS振蕩器	ECS-PEC33	100MHz	-40°C ~ 85°C
VC-TXO-39SM-168-TR	ECS振蕩器	VC-TXO-39SM	16.8MHz	-30°C ~ 75°C
VC-TXO-39SM-194.4-TR	ECS振蕩器	VC-TXO-39SM	19.44MHz	-30°C ~ 75°C
ECS-3250SS-400-3B	ECS振蕩器	ECS-3250SS	40MHz	-10°C ~ 70°C
ECS-PEC25-1062.5-B-N	ECS振蕩器	ECS-PEC25	106.25MHz	-40°C ~ 85°C
VC-TXO-39SM-130-TR	ECS振蕩器	VC-TXO-39SM	13MHz	-30°C ~ 75°C
ECS-LVDS25-1062.5-A	ECS振蕩器	ECS-LVDS25	106.25MHz	0°C ~ 70°C

（同variablecrystaloscillator）可調晶體振蕩器

電子電路產生的振蕩頻率
寬頻率牽引范圍
不太穩定
相位噪聲差

VCXO

振蕩頻率基于晶體特性
窄頻率牽引范圍
能夠緊密穩定
非常好的相位噪聲

VCXOs有幾個特有的特性。配置VCXO時，第一步是確定基準OSC振蕩器的性能，以確保VCXO可以進行足夠的頻率調諧，以滿足電路要求。這些規格包括工作頻率、溫度范圍和穩定性。對于電壓控制部分，需要滿足以下條件:

控制電壓–這是施加于VCXO輸入引腳的可變電壓，導致頻率發生變化。它有時被稱為調制電壓，尤其是當輸入是交流信號時。

偏差–這是控制電壓變化導致的頻率變化量。例如，0V~5V的控制電壓可能導致150 ppm的偏差。一旦計算出APR，可能會導致100 ppm的可用偏差。

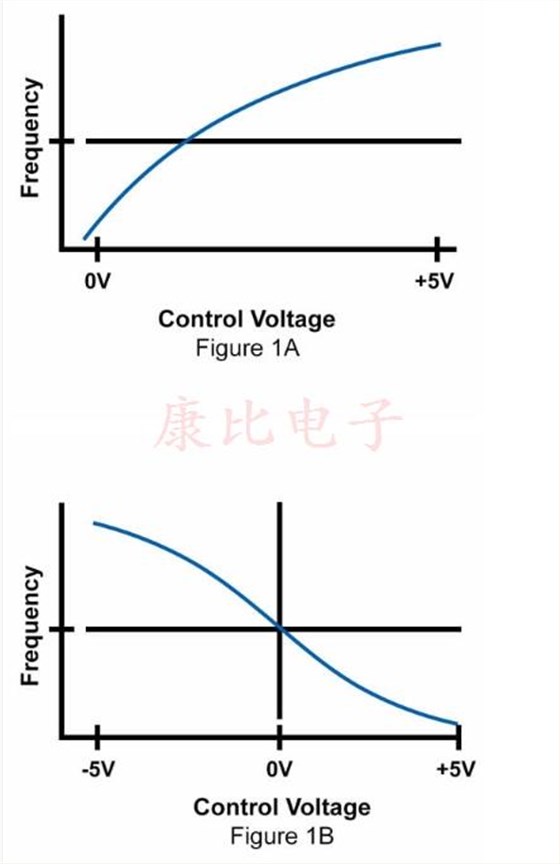

傳遞函數(有時稱為斜率極性)–這定義了頻率變化相對于所施加控制電壓的方向。正的傳遞函數將導致頻率增加，如圖1A所示。負傳遞函數會導致頻率下降，控制電壓變得更正(或更負)，如圖1B所示。

線性–如MIL-PRF-55310中所述，它是頻率誤差與總偏差之間的比率，用百分比表示，其中頻率誤差是從輸出頻率與控制電壓的關系圖中繪制的最佳直線的最大頻率偏移。

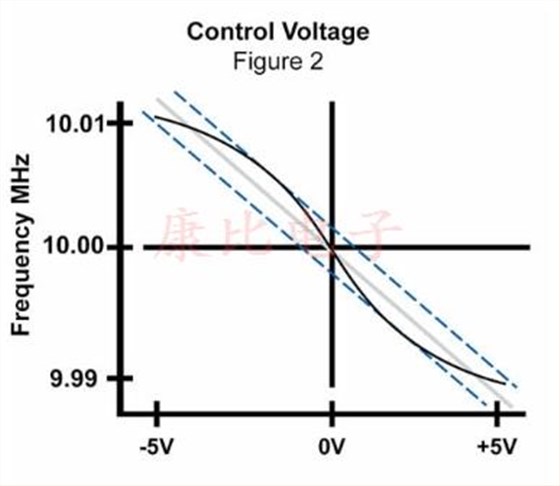

如果振蕩器的規格要求5%的線性度，實際偏差總計為20kHz，如圖2所示，輸出頻率與控制電壓輸入的關系曲線可能與中間的灰色線相差1kHz(20 kHz±5%)。這些限值由藍色虛線表示，黑色曲線代表線性度在5%以內的VCXO的典型曲線。

良好的VCXO設計要求電壓頻率曲線平滑(無間斷)且單調。

其他設計考慮

穩定性–石英晶體是一種高Q器件，是石英晶體振蕩器的穩定性決定因素。它固有地抵制被從其基頻“拉”出來。為了產生具有顯著偏差的VCXO，振蕩器電路必須降級或“去Q”。這導致晶體在頻率-溫度特性、老化特性和短期穩定性特性方面失去固有的穩定性。這也會影響相關的抖動和相位噪聲性能。工程師最感興趣的是不要規定超出必要范圍的偏差。

鎖相–在鎖相環應用中使用VCXO時，偏差應始終等于或大于VCXO本身及其鎖定的參考或信號的綜合不穩定性。如果開環穩定性要求更嚴格，可以使用TC/VCXO來滿足更高的開環要求。

無論您是在市場上購買高品質的VCXO還是任何其他類型的晶體振蕩器，ECS Inc .都可以為您的時序需求提供任何解決方案。
