SG3225HBN是一款晶體振蕩器,適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘.我們擴大了SG3225HBN的規格范圍.

1.低壓電源除常規電源電壓3.3V外,它還支持2.5V.這增加了客戶系統的電源設計的自由度.

2.高溫兼容除了傳統的-40至85°C之外,工作溫度范圍也相當于-40至105°C.同時可以將振蕩器的部件安排在高溫部件附近,可以使設備小型化等.我們應對隨之而來的設備中的基板溫度上升.我們相信這將有助于提高客戶系統的性能和尺寸.

●頻率范圍

100MHz至325MHz

●供電電壓

2.5V,3.3V

●輸出

HCSL

●功能

輸出使能(OE)

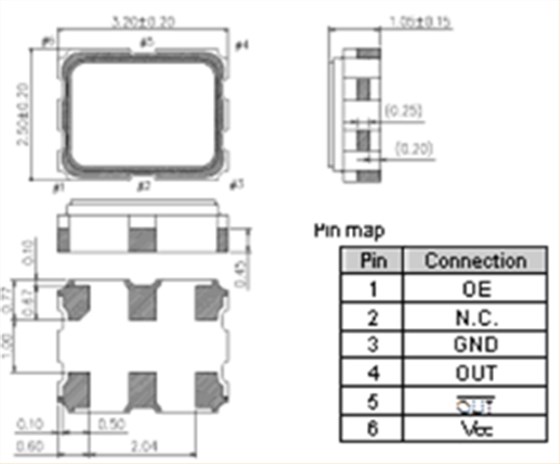

●外形尺寸

3.2×2.5×1.05mm

●相位抖動

85fsTyp(f0=156.25MHz)

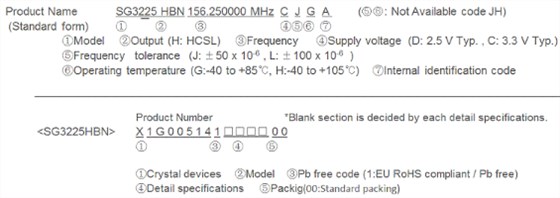

產品規格

項目	符號	產品規格	條件/備注
輸出頻率范圍	f0	100MHz至325MHz	有關可用頻率的問題，請聯系我們。
電源電壓	VCC	D：2.5V±0.125V，C：3.3V±0.165V
貯存溫度	T_stg	-55℃至+ 125℃	存儲為裸產品。
工作溫度	T_use	G：-40℃至+ 85℃，H：-40℃至+ 105℃
頻率容差	f_tol	J：±50×10-6 （不適用H：-40℃至+ 105℃）	包括初始公差，溫度變化， Vcc變化和10年老化（+ 25°C）
頻率容差	f_tol	L：±100×10-6	包括初始公差，溫度變化， Vcc變化和10年老化（+ 25°C）
目前的消費	我CC	25 mA典型值。，35mA Max。	OE = VCC，帶輸出負載
禁用當前	I_dis	最大15mA	OE = GND
對稱	SYM	45％至55％	在輸出交叉點
輸出電壓	VOH	0.75 V典型值，0.66V至0.85V	直流特性，單輸出
輸出電壓	VOL	0 V典型值，-0.15V至0.15V	直流特性，單輸出
交叉電壓	VCR	0.25V至0.55V
輸出負載條件	L_HCSL	50Ω
輸出負載條件	RS.	33Ω
輸入電壓	VIH	70％VCCMin。	OE終端
輸入電壓	VIL	30％VCCMax。	OE終端
差分輸出上升壓擺率/下降壓擺率	Rr / Rf	1 V / ns至4V / ns	-0.15 V至0.15 V的差分輸出
啟動時間	t_str	最長10毫秒	最小電源電壓的時間為0 s

相位抖動

	輸出頻率	100 MHz	125 MHz	156.25 MHz	200 MHz	322.265625 MHz	電源電壓
相位抖動[fs] 偏移頻率 12 kHz至20 MHz	典型。	110	95	85	75	65	3.3V±0.165V
相位抖動[fs] 偏移頻率 12 kHz至20 MHz	最大。	180	160	140	125	110	3.3V±0.165V
