相對于大多數人來說,選擇石英晶振是一個較有難度的事情,要選擇晶振產品,還要對照個參數是否符合自家產品,選擇購買好晶振還要拿回來測試,工程師也會是頭疼,順利的話很快解決,不順心又得折騰一段時間,但又不能不要相關產品,大家都了解過石英晶振作用,被形象的稱為人體心臟,影響著整個電子設備運行.為了解決大家的困擾,我司也專門整理的選取石英晶振需要注意的事項,希望對大家有一定的幫助.

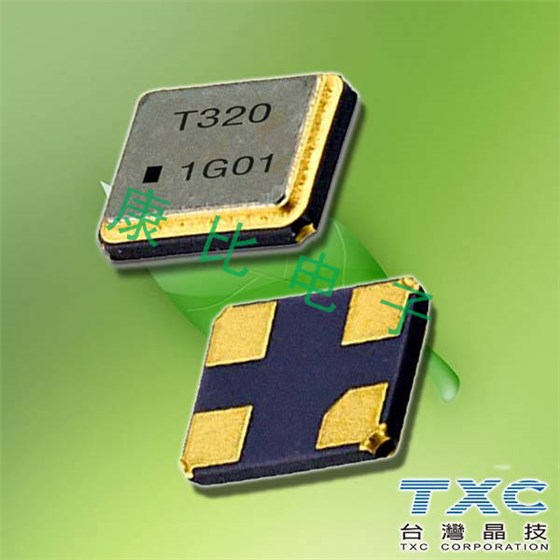

(1)表面觀看.看貼片晶振外殼標記文字是否清晰規范,外殼是否存在裂痕,引腳上是否已經焊過錫,如果從外表上發現了產品不完善,就不應拿來使用.

(2)選擇型號.應用晶振要看清外殼的型號標記,型號表明了晶振的多項性能,如果晶振型號選擇不當,將導致應用錯誤.

(3)選擇諧振頻率.應用晶振要慎重考慮諧振頻率是否適應實際電路的要求.如果振蕩電路需要4.43.MHz的晶振,就絕不能選用諧振頻率為500KHZ的晶振.

(4)選擇負載電容.應用晶振選準了諧振頻率后,還要特別注意石英晶體諧振器的負載電容屬性,辨明它是低負載電容型還是高負載電容型.只有諧振頻率、負載電容兩項參數同時滿足實際電路的需求,才算選擇正確.如果有一項參數不符合要求,就選擇錯了.

(5)選擇晶振的類型.在選用晶振時,還要考慮類型,即要搞清楚晶振是串聯諧振型還是并聯諧振型.串聯諧振型晶振為低負載電容,并聯諧振型晶振為高負載電容,如果上一步把握正確,那么選用晶振的類型也就符合了.

(6)晶振的代換原則.一個晶振如果損壞了,原則上應選用原型號晶振代換.在沒有原型號時,可考慮用其他型號或其他類型的晶振來代換.

在這最想說明的就是無源晶振代換這一塊,很多人士都說晶振很難換,有些甚至說不能替換,結局是當真如此嗎?晶振選擇主要衡量點是參數這一塊,如何尺寸大小,頻率范圍,工作溫度都能符合到原來產品,那就要廠家自己選取,因?yàn)楹芏嗳苏f不能替換是鐘愛于之前產品,用習慣了之前的元器件,對相關元器件已經產生一種依賴,也就是像人與人之間一樣,有了長時間的合作都會信任另一方.
