鴻星晶振已經成為全球從事石英晶振頻率控制組件的重要制造商之一，致力于插件晶振(DIP)與(SMD)貼片晶振，有源晶振,壓控振蕩器系列產品之研發、設計、生產與營銷。鴻星晶振致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。

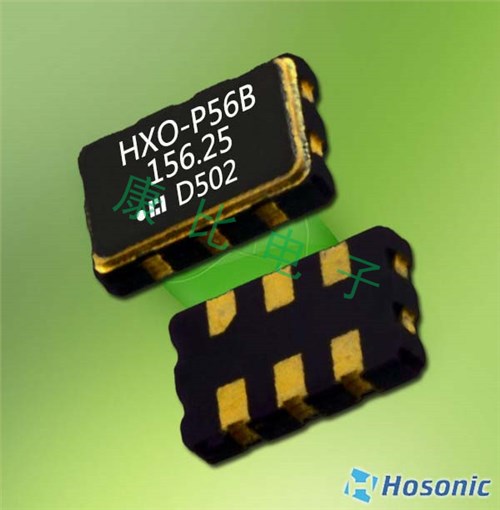

鴻星晶振,貼片晶振,D5SP晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性.

晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的貼片晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
鴻星晶振環保方針：

鴻星晶振科技堅持在發展中保護、在保護中發展，積極探索環境保護新道路，切實解決影響科學發展和損害群眾健康的突出環境問題，全面開創環境保護工作新局面。鴻星晶振集團充分認識加強環境保護工作的重要性和緊迫性，把環境保護擺在更加重要的戰略位置，以對國家、對民族、對子孫后代高度負責的精神，切實做好環境保護工作，推動經濟社會全面協調可持續發展。

提供從材料的選定到廢棄過程中考慮環境質量的石英晶振產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。鴻星晶振積極參與公司內部活動和地區環境改善活動，為社會做出貢獻，實現公司的社會責任。鴻星晶振,貼片晶振,D5SP晶振.
