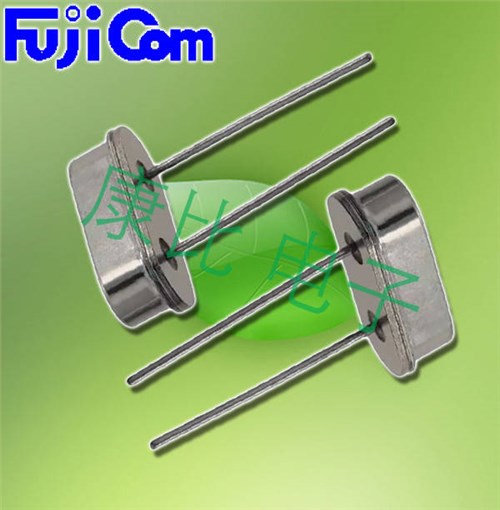

| 制造商 | 富士通 | 產地 | 日本 | 產品型號 | HC-49/US |
| 頻率 |
3.579MHz～85.0MHz |
負載 |
12pF～20pF |
溫度范圍 | -20℃～+70℃ |
| 頻率偏差 |
±15ppm～±50ppm |
封裝 |

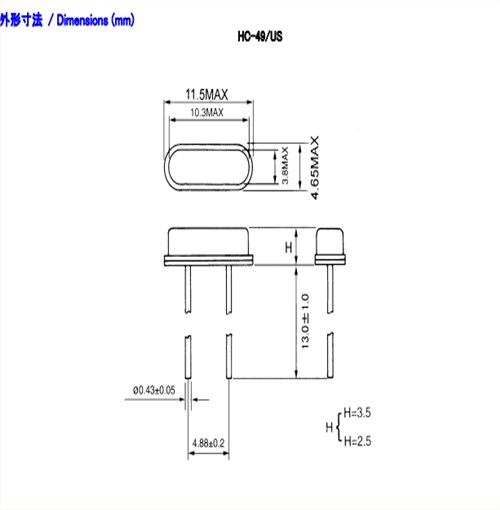

金屬面貼片 | 尺寸 | 11,5*4.65mm |
|

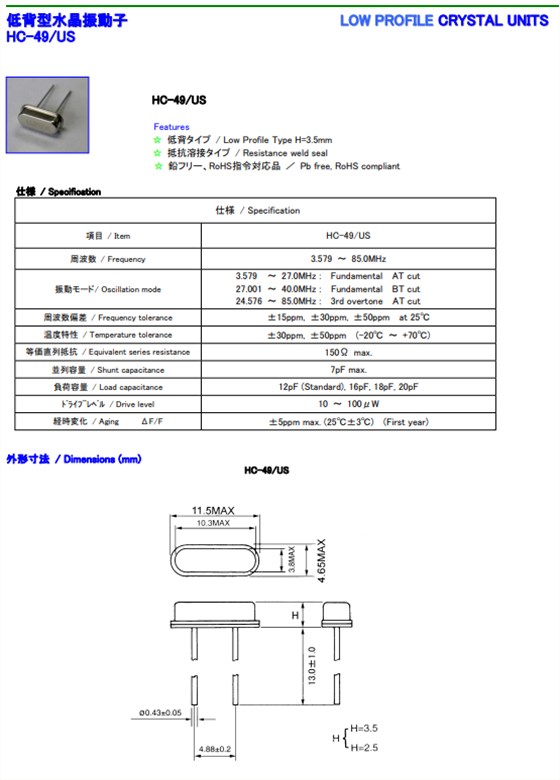

富士通晶振規格 |
單位 |
HC-49/US晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.579MHz～85.0MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-30°C～+85°C |
裸存 |
|
工作溫度 |
T_use |
-20°C～+70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±15,±50× 10-6(標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50×10-6/-20°C～+70°C
±30×10-6/-20°C～+70°C
|
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12pF～20pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C,第一年 |
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸石英晶振的表面.
使用環境(溫度和濕度)
請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致晶振的振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近插件晶振的地方(在20mm范圍之間).
