與其他濾波器技術相比,表面聲波(SAW)濾波器可減小尺寸,重量和成本.但是,在為系統設計選擇SAW濾波器時,需要考慮許多權衡因素.什么是SAW濾波器?什么是常見的SAW濾波器應用?SAW濾波器如何用于移動通信?我們將在這篇文章中回答這些問題.

什么是SAW濾波器?

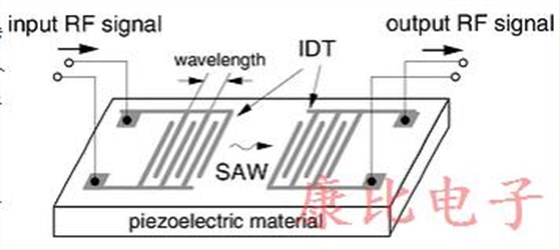

原理圖圖-的-常規SAW濾波器

SAW濾波器是一種通過壓電材料將電能轉換為聲能或機械能的電子設備.使用兩個叉指式換能器......輸入和輸出換能器進行該過程.

1.輸入傳感器根據輸入的電信號產生聲波

2.輸出傳感器接收這些聲波并將它們轉換回電能

傳感器創建雙向橫向聲表面濾波器.那是因為頻率波在-X和+X方向上均等地產生.輸出傳感器產生的波只是完整波的1/2.因此,如果從輸出波觀察到3dB的損失,則意味著來自輸入和輸出傳感器的總信號具有6dB的插入損耗.

每個傳感器由周期性交叉指型電極組成,這些電極連接到兩個連接到電源(或負載)的母線.

振幅將由電極長度確定,相位由電極位置確定.電極的波長決定了SAW濾波器的工作頻率.

用于SAW濾波器的7種最常見的壓電材料

溫度系數:中心頻率相對于SAW濾波器工作溫度的變化.

耦合系數(K2):材料產生聲波的效率.較大的K2意味著較強的聲波,并且通常每單位延遲的損耗較小.

在BlileyTechnologies,我們專注于制造石英SAW濾波器.如上表所示,石英SAW濾波器非常適用于窄帶濾波器,短延遲線和諧振器.如果您認為石英SAW濾波器可能適合您的應用,請聯系我們,我們可以幫助您找到最佳選擇.

無論如何,隨著節目......

當標準SAW濾波器不會削減它時(低損耗SAW濾波器)

當標準過濾器性能可能沒有削減它時,可能存在情況和應用.在這些情況下,可能需要更低損耗和更小尺寸的濾波器.

有多種設計選項可用于幫助滿足標準SAW技術無法完全滿足的應用需求.

這些包括

●SPUDT過濾器

●環濾波器和IIDT

●IEF

●耦合石英晶體諧振器濾波器

單相單向傳感器(SPUDT)濾波器

在-X方向上減小SAW的幅度會增加+X方向上的SAW.這是通過利用換能器中的反射器電極來完成的.SPUDT可以提供出色的窄帶低損耗濾波器,但它可能不是寬帶濾波器的最佳選擇.甲風扇換能器(傾斜的或錐形的換能器)可以幫助具有較低損耗創建更寬的帶寬.

環形濾波器和IIDT濾波器

環形濾波器在不同的耦合軌道中使用2個換能器,并通過反射軌道變換器耦合.這將SAW從一個軌道轉移到另一個軌道.

IIDT過濾器使用一系列連接到輸出和輸入端口的相同IDT.輸出傳感器從兩側接收相同的輸入波.這會將SAW信息轉換為電輸出.

輸出換能器也是如此,但是會發生一些損耗,因為SAW仍將流向需要衰減的晶體端.

阻抗元件濾波器(IEF)諧振器濾波器

IEF濾波器設計有平行和串聯元件,以實現特定的濾波器形狀.這是通過利用每種元素類型的共振特性來完成的.

IEF很棒

●大帶寬

●更高的中心頻率

●小尺寸

●更大的輸入功率選項

耦合諧振器濾波器(CRF和TCRF)

對于許多應用,可以使用寬帶或窄帶寬和低損耗來設計耦合諧振濾波器(CRF).CRF濾波器基于單極和雙極配置.

橫向耦合諧振器濾波器(TCRF)由諧振器組成,諧振器以電子方式連接以構成窄帶SAW濾波器.使用兩個或更多個諧振器的濾波器在器件內橫向聲學耦合.
