晶振按照材料來說可分為是石英水晶的石英晶振,陶瓷材料的陶瓷諧振器這兩大類,陶瓷諧振器,此時串聯電路中的電抗為0,電流和電壓同相位,稱謂串聯諧振RLC并聯電路中的感抗與容抗有相互抵消的作用,即1/ωL-ωC=0,此時并聯電路中的電抗為0,電流和電壓同相位,稱謂并聯諧振串聯諧振的電流有效值達到最大,并聯諧振的電壓有效值達到最大,串聯諧振的L和C兩端可能出現高電壓,并聯諧振L和C兩端可能出現過電流串聯諧振電抗電壓為0,并聯諧振電抗電流為0串聯諧振是電流諧振,一般起電流放大作用.如收音機通過串聯諧振將微弱電流信號放大.

陶瓷諧振器工作原理

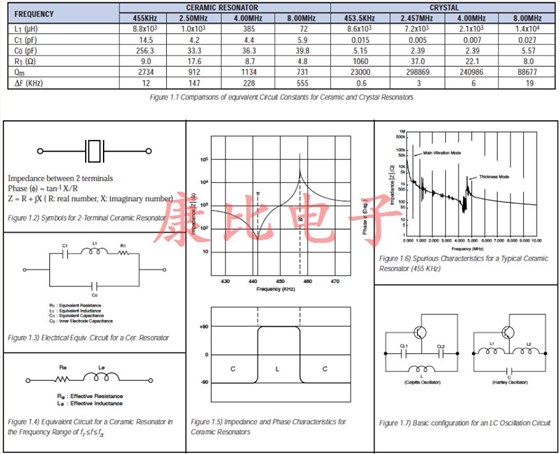

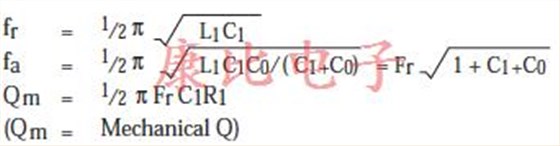

等效電路常數:圖1.2顯示了陶瓷諧振器的符號.端子間的阻抗和相位特性如圖1.5所示.該圖說明諧振器在提供最小阻抗的頻率fr(諧振頻率)和提供最大阻抗的頻率fa(反諧振頻率)之間的頻率范圍內變為電感性的.它在其他頻率范圍內變得具有電容性.這意味著雙端諧振器的機械振動可以用等效電路代替,該等電路由串聯和并聯諧振電路的組合構成,其中包括電感器L,電容器C和電阻器R.在諧振頻率附近,等效電路可以表示如圖1.4所示.fr和fa頻率由壓電陶瓷材料及其物理參數決定.等效的循環常數可以從以下公式確定:

考慮到fr)操作.圖1.1表示陶瓷諧振器和石英晶體諧振器之間等效電路常數的比較.注意,電容和Qm存在很大差異,這導致實際操作時振蕩條件的差異.附錄中的表格顯示了每種陶瓷再生器的等效電路常數的標準值.除了期望的振蕩模式之外,存在用于其他振蕩模式的高次諧波.存在這些其他振蕩模式是因為陶瓷諧振器使用機械共振.圖1.6顯示了這些特征.

基本振蕩電路

通常,振蕩電路可分為以下三種類型:

1.積極的反饋

2.負電阻元件

3.在陶瓷諧振器,石英晶振和LC振蕩器的情況下,傳輸時間或相位的延遲,正反饋是首選電路.

在使用LC的正反饋振蕩電路中,通常使用Colpitts和Hartley的調諧型反耦合振蕩電路.見圖1.7.

在圖1.7中,使用了最基本的放大器晶體管.

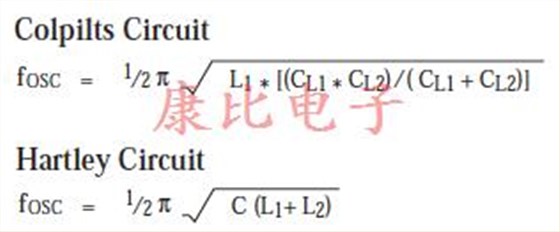

振蕩頻率與由Colpitts電路中的L,CL1和Cl2組成的電路的諧振頻率大致相同,或者由Hartley電路中的L1,L2和C組成.這些頻率可以用下面的公式表示.

在陶瓷諧振器振蕩器中,利用陶瓷諧振器代替電感器,利用諧振器在諧振和反諧振頻率之間變為電感的事實.最常用的電路是Colpitts電路.

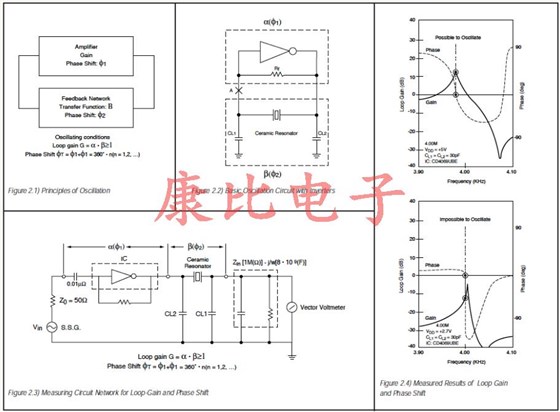

這些振蕩電路的工作原理如圖2.1所示.當滿足以下條件時發生振蕩.環路增益:G=a:B>1相位數量:

在Colpitts電路中,使用180的反轉,并且在反饋電路中用L和C反轉大于=180.用陶瓷諧振器的操作可以認為是相同的.

陶瓷諧振器作用

諧振器當固有頻率接近相等時可以得到最大振幅,我們生活中用到的收音機,當收音機是IC回路固有頻率和發射頻率一致時,在IC回路才可以得到最大振幅的信號,從而收到清晰的聲音,通常調諧就是改變IC回路的電感或者電容的大小來實現改變回路的固有頻率達到調諧選臺的,陶瓷諧振器就是讓某個頻率信號通過,阻擋其他頻率信號,達到選擇的目的,當信號頻率和諧振器固有頻率相等時,該信號順利通過就像通過一個小電阻(或導線)一樣,當遠離固有諧振頻率的頻率試圖通過它就像一個大阻抗.
