如何測量聲表面波振蕩器的相位噪聲

Rakon晶振集團SAW振蕩器在高于300MHz的頻率下表現出優異的相位噪聲性能。

這種相位噪聲的測量不明顯。最常見的技術是使用PLL將被測振蕩器的相位噪聲與具有相似或優越噪聲性能的參考振蕩器進行比較。倍增晶體振蕩器不是測量ULN SAW濾波器的合適參考振蕩器，因為在相同頻率下，它的噪聲基底通常大于SAW振蕩器的噪聲基底。

類似于被測SAW濾波器的SAW振蕩器是當今最好的參考振蕩器。測量的相位噪聲是兩個晶體振蕩器(被測振蕩器和參考振蕩器)的相位噪聲的平方和。如果我們假設每個振蕩器的噪聲貢獻相等，那么DUT的相位噪聲是測量的相位噪聲減去3db。

試驗臺的殘余相位噪聲也可能主要在噪聲基底水平上影響測量的相位噪聲。這就是為什么測試臺制造商提出多通道測量和/或互相關技術，以消除由于測試臺的限制。

rakon在以下測試臺上進行了聲表面濾波器相位噪聲測量:

比較測量的主要結論如下:

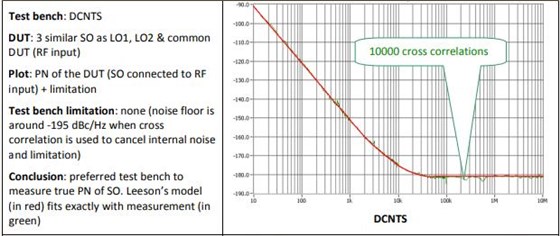

最好的結果是使用DCNTS。對于每個通道和公共DUT(RF輸入)的LO，使用3個類似的ULN SO，雙通道測量和互相關技術完全消除了殘余噪聲和測試臺的限制(殘余噪聲基底大約為-195dBc/Hz)。測量的PN是被測器件的真實PN。leeson的模型完全符合測量結果。

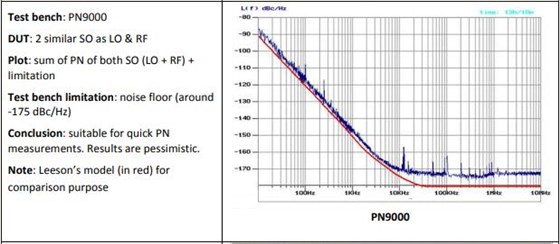

PN9000可以被描述為DCNTS的一個信道。使用2個相似的ULN SO作為參考(LO)和DUT，顯示的PN是兩個振蕩器的PN+測試臺的剩余PN的平方和。噪聲基底的限制在-175dBc/Hz左右。每個石英晶體振蕩器的單獨PN不能直接實現。然而，它等于或優于顯示的曲線。

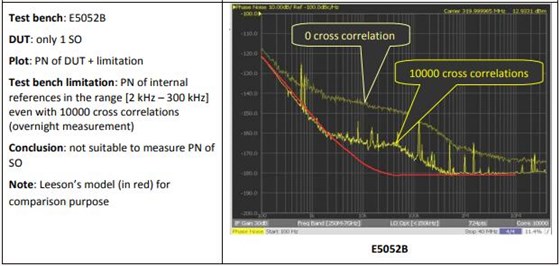

e5052b不適合測量ULN SO的PN值。作為DUT，只需要1ULN SO，但是測試臺的內部基準(從乘以XO得出)限制了相位噪聲測量在[2kHz-300kHz范圍內的偏移，即使有10，000個相關(“過夜測量”)。繪制的相位噪聲僅代表DUT的近偏移或遠偏移的相位噪聲。對于[2kHz-300kHz范圍內的偏移，顯示的PN是內部參考的PN。
