首頁 IDT晶振

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振

產品簡介

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振，尺寸7.0x5.0mm，頻率27MHZ，支持輸出LVPECL，電壓3.3V，頻率穩定性50ppm，VCXO壓控晶振，壓控差分晶振，OSC差分晶振，LVPECL輸出晶振，LVPECL差分壓控晶振，壓控晶體振蕩器，7050mm壓控晶振，六腳壓控差分晶振，測試測量差分晶振，儀器設備壓控晶振，路由器差分晶振，無線局域網差分晶振，光模塊差分晶振，數據恢復壓控晶振，低抖動壓控晶振，低損耗差分晶振，低電壓差分晶振，高品質壓控晶振，以太網專用差分晶振，數字視頻專用差分晶振，具有小體積低電壓的特點。

Si550 VCXO利用Skyworks Solutions的先進DSPLL®電路在高頻下提供低抖動時鐘。Si550支持任何頻率從10到945MHz，并選擇頻率到1417MHz。不像傳統的VCXO振蕩器，其中每個輸出需要不同的晶體頻率，Si550使用一個固定晶體來提供寬范圍的輸出頻率。這種基于IC的方法允許晶體諧振器提供卓越的頻率穩定性和可靠性。此外，DSPLL時鐘合成提供了卓越的電源噪聲抑制，簡化了在噪聲環境中生成低抖動時鐘通信系統?；赟i550 IC的VCXO有源晶振可在工廠進行配置對于包括頻率、電源電壓、電源電壓等的各種各樣的用戶規范，輸出格式、調諧斜率和溫度穩定性。550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振.


產品詳情

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振，尺寸7.0x5.0mm，頻率27MHZ，支持輸出LVPECL，電壓3.3V，頻率穩定性50ppm，VCXO壓控晶振，壓控差分晶振，OSC差分晶振，LVPECL輸出晶振，LVPECL差分壓控晶振，壓控晶體振蕩器，7050mm壓控晶振，六腳壓控差分晶振，測試測量差分晶振，儀器設備壓控晶振，路由器差分晶振，無線局域網差分晶振，光模塊差分晶振，數據恢復壓控晶振，低抖動壓控晶振，低損耗差分晶振，低電壓差分晶振，高品質壓控晶振，以太網專用差分晶振，數字視頻專用差分晶振，具有小體積低電壓的特點。

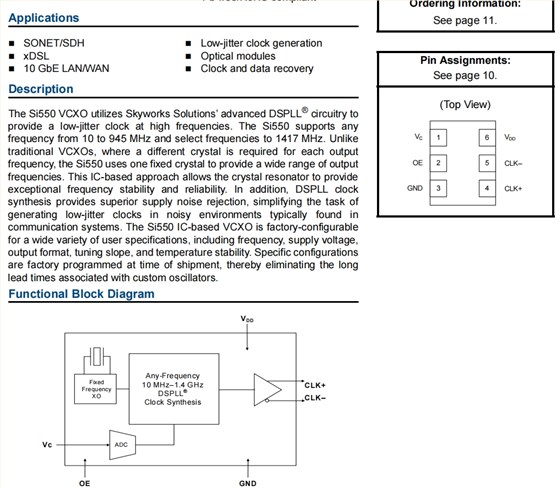

Si550 VCXO利用Skyworks Solutions的先進DSPLL®電路在高頻下提供低抖動時鐘。Si550支持任何頻率從10到945MHz，并選擇頻率到1417MHz。不像傳統的VCXO振蕩器，其中每個輸出需要不同的晶體頻率，Si550使用一個固定晶體來提供寬范圍的輸出頻率。這種基于IC的方法允許晶體諧振器提供卓越的頻率穩定性和可靠性。此外，DSPLL時鐘合成提供了卓越的電源噪聲抑制，簡化了在噪聲環境中生成低抖動時鐘通信系統。基于Si550 IC的VCXO有源晶振可在工廠進行配置對于包括頻率、電源電壓、電源電壓等的各種各樣的用戶規范，輸出格式、調諧斜率和溫度穩定性。550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振.

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振 參數表

Parameter Symbol Test Condition Min Typ Max Units
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
108
99
90 		130
117
108
98 		mA
tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Units
Control Voltage Tuning Slope1,2,3 KV 10 to 90% of VDD




33
45
90
135
180
356




ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10 %
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
Nominal Control Voltage VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Units
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level — VDD– 1.30 — V
1.8 V option mid-level — VDD– 0.36 — V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 VOH IOH= 32 mA 0.8 x VDD — VDD V
VOL IOL= 32 mA — — 0.4 V
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML — — 350 ps
CMOS with CL= 15 pF — 1 — ns
Symmetry (duty cycle) SYM LVPECL:VDD– 1.3 V (diff)
LVDS:1.25 V (diff)
CMOS:VDD/2 		45 — 55 %

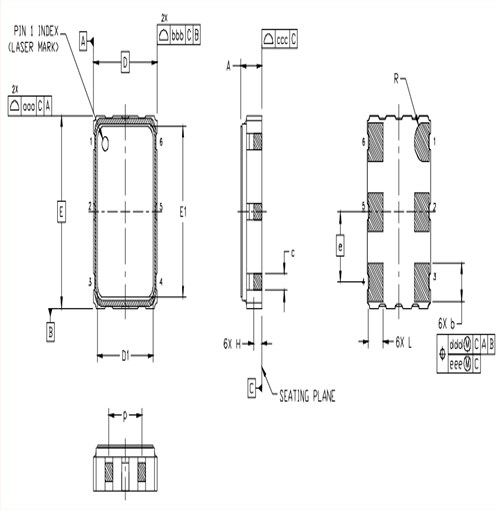

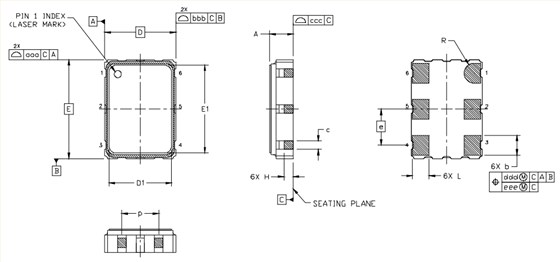

550AD27M0000DGR|Skyworks壓控振蕩器Si550|6G光模塊晶振 尺寸圖Si550

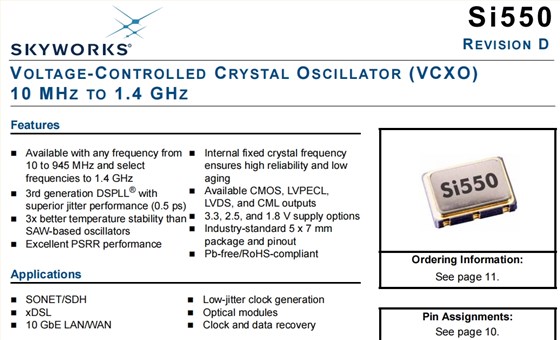

差分晶體振蕩器產品特性:

適用于以下任意頻率10至945MHz，選擇頻率至1.4GHz

第三代DSPLL®卓越的抖動性能（0.5ps）

溫度穩定性比SAW振蕩器

出色的PSRR性能

內部固定晶體頻率

確保高可靠性和低成本

可用的CMOS、LVPECL、LVDS和CML輸出

3.3、2.5和1.8 V電源選項

行業標準5x7mm

包裝和引腳

無鉛/符合RoHS

Si550 1Si550 2

更多相關美國Skyworks晶振型號

Mfr Part # 美國進口晶振 Description Series Frequency Output Voltage - Supply
550CE100M000DG Skyworks有源晶振 XTAL OSC VCXO 100.0000MHZ CMOS Si550 100 MHz CMOS 3.3V
550BJ25M0000DG Skyworks有源晶振 VCXODIFFSESINGLE FREQ10-14 Si550 25 MHz LVDS 3.3V
550CE102M400DG Skyworks有源晶振 XTAL OSC VCXO 102.4000MHZ CMOS Si550 102.4 MHz CMOS 3.3V
550CD16M0000DGR Skyworks有源晶振 XTAL OSC VCXO 16.0000MHZ CMOS Si550 16 MHz CMOS 3.3V
550CD20M0000DGR Skyworks有源晶振 XTAL OSC VCXO 20.0000MHZ CMOS Si550 20 MHz CMOS 3.3V
550CD30M0000DGR Skyworks有源晶振 XTAL OSC VCXO 30.0000MHZ CMOS Si550 30 MHz CMOS 3.3V
550CF10M0000DGR Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ CMOS Si550 10 MHz CMOS 3.3V
550CD16M0000DG Skyworks有源晶振 XTAL OSC VCXO 16.0000MHZ CMOS Si550 16 MHz CMOS 3.3V
550CD20M0000DG Skyworks有源晶振 XTAL OSC VCXO 20.0000MHZ CMOS Si550 20 MHz CMOS 3.3V
550CD30M0000DG Skyworks有源晶振 XTAL OSC VCXO 30.0000MHZ CMOS Si550 30 MHz CMOS 3.3V
550CF10M0000DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ CMOS Si550 10 MHz CMOS 3.3V
550CJ22M5790DG Skyworks有源晶振 XTAL OSC VCXO 22.5790MHZ CMOS Si550 22.579 MHz CMOS 3.3V
550CM22M5790DG Skyworks有源晶振 XTAL OSC VCXO 22.5790MHZ CMOS Si550 22.579 MHz CMOS 3.3V
550CM94M0000DG Skyworks有源晶振 XTAL OSC VCXO 94.0000MHZ CMOS Si550 94 MHz CMOS 3.3V
550CJ22M5790DGR Skyworks有源晶振 XTAL OSC VCXO 22.5790MHZ CMOS Si550 22.579 MHz CMOS 3.3V
550CM22M5790DGR Skyworks有源晶振 XTAL OSC VCXO 22.5790MHZ CMOS Si550 22.579 MHz CMOS 3.3V
550CM94M0000DGR Skyworks有源晶振 XTAL OSC VCXO 94.0000MHZ CMOS Si550 94 MHz CMOS 3.3V
550AD10M0000DGR Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si550 10 MHz LVPECL 3.3V
550AD12M5458DGR Skyworks有源晶振 XTAL OSC VCXO 12.5458MHZ LVPECL Si550 12.5458 MHz LVPECL 3.3V
550AD24M5760DGR Skyworks有源晶振 XTAL OSC VCXO 24.5760MHZ LVPECL Si550 24.576 MHz LVPECL 3.3V
550AD27M0000DGR Skyworks有源晶振 XTAL OSC VCXO 27.0000MHZ LVPECL Si550 27 MHz LVPECL 3.3V
550AD94M0000DGR Skyworks有源晶振 XTAL OSC VCXO 94.0000MHZ LVPECL Si550 94 MHz LVPECL 3.3V
550BD62M5000DGR Skyworks有源晶振 XTAL OSC VCXO 62.5000MHZ LVDS Si550 62.5 MHz LVDS 3.3V
550FD74M2500DGR Skyworks有源晶振 XTAL OSC VCXO 74.2500MHZ LVDS Si550 74.25 MHz LVDS 2.5V
550RC12M2230DGR Skyworks有源晶振 XTAL OSC VCXO 12.2230MHZ LVPECL Si550 12.223 MHz LVPECL 2.5V
550AJ873M515DG Skyworks有源晶振 XTAL OSC VCXO 873.5150MHZ LVPECL Si550 873.515 MHz LVPECL 3.3V
550AJ873M515DGR Skyworks有源晶振 XTAL OSC VCXO 873.5150MHZ LVPECL Si550 873.515 MHz LVPECL 3.3V
550FG125M000DG Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ LVDS Si550 125 MHz LVDS 2.5V
550FG125M000DGR Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ LVDS Si550 125 MHz LVDS 2.5V
550AD10M0000DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si550 10 MHz LVPECL 3.3V
550AD12M5458DG Skyworks有源晶振 XTAL OSC VCXO 12.5458MHZ LVPECL Si550 12.5458 MHz LVPECL 3.3V
550AD24M5760DG Skyworks有源晶振 XTAL OSC VCXO 24.5760MHZ LVPECL Si550 24.576 MHz LVPECL 3.3V
550AD27M0000DG Skyworks有源晶振 XTAL OSC VCXO 27.0000MHZ LVPECL Si550 27 MHz LVPECL 3.3V
550AD94M0000DG Skyworks有源晶振 XTAL OSC VCXO 94.0000MHZ LVPECL Si550 94 MHz LVPECL 3.3V
550BD62M5000DG Skyworks有源晶振 XTAL OSC VCXO 62.5000MHZ LVDS Si550 62.5 MHz LVDS 3.3V
550FD74M2500DG Skyworks有源晶振 XTAL OSC VCXO 74.2500MHZ LVDS Si550 74.25 MHz LVDS 2.5V
550RC12M2230DG Skyworks有源晶振 XTAL OSC VCXO 12.2230MHZ LVPECL Si550 12.223 MHz LVPECL 2.5V
550AJ40M0000DGR Skyworks有源晶振 XTAL OSC VCXO 40.0000MHZ LVPECL Si550 40 MHz LVPECL 3.3V
550CA100M000DGR Skyworks有源晶振 XTAL OSC VCXO 100.0000MHZ CMOS Si550 100 MHz CMOS 3.3V
550CA24M5760DGR Skyworks有源晶振 XTAL OSC VCXO 24.5760MHZ CMOS Si550 24.576 MHz CMOS 3.3V
550CA25M0000DGR Skyworks有源晶振 XTAL OSC VCXO 25.0000MHZ CMOS Si550 25 MHz CMOS 3.3V
550CA27M0000DGR Skyworks有源晶振 XTAL OSC VCXO 27.0000MHZ CMOS Si550 27 MHz CMOS 3.3V
550CA30M7200DGR Skyworks有源晶振 XTAL OSC VCXO 30.7200MHZ CMOS Si550 30.72 MHz CMOS 3.3V
550CA38M8800DGR Skyworks有源晶振 XTAL OSC VCXO 38.8800MHZ CMOS Si550 38.88 MHz CMOS 3.3V
550CA48M0000DGR Skyworks有源晶振 XTAL OSC VCXO 48.0000MHZ CMOS Si550 48 MHz CMOS 3.3V
550CA49M1250DGR Skyworks有源晶振 XTAL OSC VCXO 49.1250MHZ CMOS Si550 49.125 MHz CMOS 3.3V
550CA49M1520DGR Skyworks有源晶振 XTAL OSC VCXO 49.1520MHZ CMOS Si550 49.152 MHz CMOS 3.3V
550CB25M0000DGR Skyworks有源晶振 XTAL OSC VCXO 25.0000MHZ CMOS Si550 25 MHz CMOS 3.3V
550CK11M2896DGR Skyworks有源晶振 XTAL OSC VCXO 11.2896MHZ CMOS Si550 11.2896 MHz CMOS 3.3V
550CK22M5792DGR Skyworks有源晶振 XTAL OSC VCXO 22.5792MHZ CMOS Si550 22.5792 MHz CMOS 3.3V
550CK24M5760DGR Skyworks有源晶振 XTAL OSC VCXO 24.5760MHZ CMOS Si550 24.576 MHz CMOS 3.3V
550CK29M5000DGR Skyworks有源晶振 XTAL OSC VCXO 29.5000MHZ CMOS Si550 29.5 MHz CMOS 3.3V
550PK13M5600DGR Skyworks有源晶振 XTAL OSC VCXO 13.5600MHZ CMOS Si550 13.56 MHz CMOS 3.3V
550CB24M5760DGR Skyworks有源晶振 DIFFERENTIAL/SINGLE-ENDED SINGLE Si550 24.576 MHz CMOS 3.3V
550AE19M2000DGR Skyworks有源晶振 XTAL OSC VCXO 19.2000MHZ LVPECL Si550 19.2 MHz LVPECL 3.3V
550CC78M3360DGR Skyworks有源晶振 XTAL OSC VCXO 78.3360MHZ CMOS Si550 78.336 MHz CMOS 3.3V
550CC86M0160DGR Skyworks有源晶振 XTAL OSC VCXO 86.0160MHZ CMOS Si550 86.016 MHz CMOS 3.3V
550CD000149DGR Skyworks有源晶振 XTAL OSC VCXO 74.175824MHZ CMOS Si550 74.175824 MHz CMOS 3.3V
550CD000230DGR Skyworks有源晶振 XTAL OSC VCXO 43.04895MHZ CMOS Si550 43.04895 MHz CMOS 3.3V
550CD000231DGR Skyworks有源晶振 XTAL OSC VCXO 77.570634MHZ CMOS Si550 77.570634 MHz CMOS 3.3V
550CD100M000DGR Skyworks有源晶振 XTAL OSC VCXO 100.0000MHZ CMOS Si550 100 MHz CMOS 3.3V
550CD108M000DGR Skyworks有源晶振 XTAL OSC VCXO 108.0000MHZ CMOS Si550 108 MHz CMOS 3.3V
550CD10M0000DGR Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ CMOS Si550 10 MHz CMOS 3.3V
550CD120M000DGR Skyworks有源晶振 XTAL OSC VCXO 120.0000MHZ CMOS Si550 120 MHz CMOS 3.3V
550CD122M880DGR Skyworks有源晶振 XTAL OSC VCXO 122.8800MHZ CMOS Si550 122.88 MHz CMOS 3.3V
550CD125M000DGR Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ CMOS Si550 125 MHz CMOS 3.3V
550CD19M4400DGR Skyworks有源晶振 XTAL OSC VCXO 19.4400MHZ CMOS Si550 19.44 MHz CMOS 3.3V
550CD24M7040DGR Skyworks有源晶振 XTAL OSC VCXO 24.7040MHZ CMOS Si550 24.704 MHz CMOS 3.3V
550CD25M0000DGR Skyworks有源晶振 XTAL OSC VCXO 25.0000MHZ CMOS Si550 25 MHz CMOS 3.3V
550CD27M0000DGR Skyworks有源晶振 XTAL OSC VCXO 27.0000MHZ CMOS Si550 27 MHz CMOS 3.3V
550CD30M7200DGR Skyworks有源晶振 XTAL OSC VCXO 30.7200MHZ CMOS Si550 30.72 MHz CMOS 3.3V
550CD36M8640DGR Skyworks有源晶振 XTAL OSC VCXO 36.8640MHZ CMOS Si550 36.864 MHz CMOS 3.3V
550CD49M5000DGR Skyworks有源晶振 XTAL OSC VCXO 49.5000MHZ CMOS Si550 49.5 MHz CMOS 3.3V
550CD50M0000DGR Skyworks有源晶振 XTAL OSC VCXO 50.0000MHZ CMOS Si550 50 MHz CMOS 3.3V
550CD63M8976DGR Skyworks有源晶振 XTAL OSC晶振 VCXO 63.8976MHZ CMOS Si550 63.8976 MHz CMOS 3.3V
550CD64M0000DGR Skyworks有源晶振 XTAL OSC VCXO 64.0000MHZ CMOS Si550 64 MHz CMOS 3.3V
550CD65M5360DGR Skyworks有源晶振 XTAL OSC VCXO 65.5360MHZ CMOS Si550 65.536 MHz CMOS 3.3V
550CD70M6560DGR Skyworks有源晶振 XTAL OSC VCXO 70.6560MHZ CMOS Si550 70.656 MHz CMOS 3.3V
550CD74M1582DGR Skyworks有源晶振 XTAL OSC VCXO 74.1582MHZ CMOS Si550 74.1582 MHz CMOS 3.3V
550CD74M1758DGR Skyworks有源晶振 XTAL OSC VCXO 74.1758MHZ CMOS Si550 74.1758 MHz CMOS 3.3V
550CD77M7600DGR Skyworks有源晶振 XTAL OSC VCXO 77.7600MHZ CMOS Si550 77.76 MHz CMOS 3.3V
550CD80M0000DGR Skyworks有源晶振 XTAL OSC VCXO 80.0000MHZ CMOS Si550 80 MHz CMOS 3.3V
550CD89M6000DGR Skyworks有源晶振 XTAL OSC VCXO 89.6000MHZ CMOS Si550 89.6 MHz CMOS 3.3V
550CF000205DGR Skyworks有源晶振 XTAL OSC VCXO 36.5714285MHZ CMOS Si550 36.5714285 MHz CMOS 3.3V
550CF000256DGR Skyworks有源晶振 XTAL OSC VCXO 27.9127092MHZ CMOS Si550 27.9127092 MHz CMOS 3.3V
550CF100M000DGR Skyworks有源晶振 XTAL OSC VCXO 100.0000MHZ CMOS Si550 100 MHz CMOS 3.3V
550CF125M000DGR Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ CMOS Si550 125 MHz CMOS 3.3V
550CF12M2880DGR Skyworks有源晶振 XTAL OSC VCXO 12.2880MHZ CMOS Si550 12.288 MHz CMOS 3.3V
550CF16M0000DGR Skyworks有源晶振 XTAL OSC VCXO 16.0000MHZ CMOS Si550 16 MHz CMOS 3.3V
550CF20M0000DGR Skyworks有源晶振 XTAL OSC VCXO 20.0000MHZ CMOS Si550 20 MHz CMOS 3.3V
