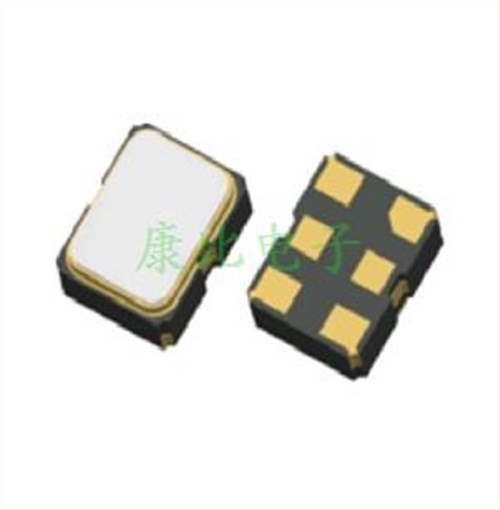

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

LV5520JEW - 156.25MDK晶振，作為美國普銳特的杰出產品，在LVDS差分晶振領域展現出卓越性能。它以156.25MHz的高頻輸出，為高速數據傳輸和處理設備提供穩定且精準的時鐘信號。采用高品質石英材料，結合普銳特精湛的制造工藝，在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保了卓越的頻率穩定性。其LVDS差分輸出特性，使得該美國進口晶振具備出色的抗干擾能力，有效減少電磁干擾對時鐘信號的影響，保障信號在長距離傳輸中的完整性。這一特性讓它在通信領域，如5G基站、高速網絡設備中，成為保障數據準確、高速傳輸的關鍵元件。在數據處理系統里，LV5520JEW - 156.25MDK為高速處理器和存儲設備提供精確的時鐘同步，確保數據處理的高效與準確。
作為LV55J振蕩器系列的一員，該晶振內部集成了優化的振蕩電路，無需復雜的外部電路支持，即可快速穩定地輸出高質量的時鐘信號。Pletronics晶振緊湊的設計和良好的電氣性能，不僅便于在電路板上安裝，還能適應高密度的電路布局，滿足現代電子設備小型化、集成化的發展趨勢。無論是在對信號穩定性要求嚴苛的工業自動化控制，還是在追求高性能的通信與數據處理領域，LV5520JEW-156.25MDK OSC有源晶振都憑借其卓越的性能、可靠的品質，成為眾多電子系統的理想時鐘源選擇。同時，普銳特對產品質量的嚴格把控，從原材料篩選到生產工藝的每一個環節都遵循高標準，使得LV5520JEW - 156.25MDK在各種復雜環境下都能穩定工作，為設備的長期穩定運行提供堅實保障。

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

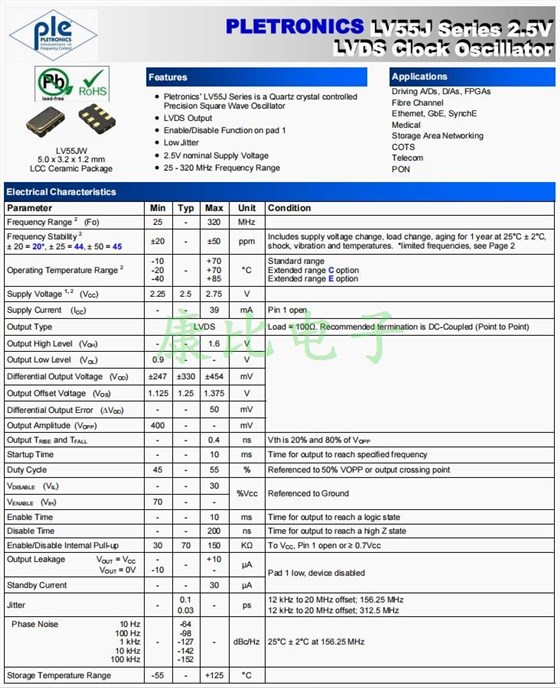

Parameter	Min	Typ	Max	Unit
Frequency Range2(Fo)	25	-	320	MHz
Frequency Stability2 ± 20 =20*, ± 25 =44, ± 50 =45	±20	-	±50	ppm
Operating Temperature Range2	-10 -20 -40	-	+70 +70 +85	°C
Supply Voltage1, 2(VCC)	2.25	2.5	2.75	V
Supply Current (ICC)	-	-	39	mA
Output Type	LVDS
Output High Level (VOH)	-	-	1.6	V
Output Low Level (VOL)	0.9	-	-	V
Differential Output Voltage (VOD)	±247	±330	±454	mV
Output Offset Voltage (VOS)	1.125	1.25	1.375	V
Differential Output Error (ΔVOD)	-	-	50	mV
Output Amplitude (VOPP)	400	-	-	mV
Output TRISEand TFALL	-	-	0.4	ns
Startup Time	-	-	10	ms
Duty Cycle	45	-	55	%
VDISABLE(VIL)	-	-	30	%Vcc
VENABLE(VIH)	70	-	-	%Vcc
Enable Time	-	-	10	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT= VCC VOUT= 0V	- -10	-	+10 -	µA
Standby Current	-	-	30	µA
Jitter	-	0.1 0.03	-	ps
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz	-	-64 -98 -127 -142 -152	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

LV5520JEW-156.25MDK晶振,美國普銳特石英晶振,LV55J振蕩器,LVDS差分晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
