頻率：24MHZ
尺寸：5.0*3.2mm
,PMCIA,無線應用等領域。
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
艾博康晶振ABM3C,ABM3C-24.000MHZ-D4Y-T陶瓷晶振,Abracon晶振,無源貼片晶振,SMD晶振,音叉晶振,陶瓷諧振器,歐美晶振,貼片諧振器,型號ABM3C晶振,編碼ABM3C-24.000MHZ-D4Y-T是一款陶瓷面貼片型的無源晶振,尺寸為5032mm,頻率為24MHZ,精度為30ppm,工作溫度-40°C~+85°C,采用先進的生產技術打磨而成,產品具備良好的耐壓性能和高可靠性能,十分適合用于高密度應用,調制解調器,通信和測試設備,PMCIA,無線應用等領域。
ABM3C-26.000MHZ-D4Y-T晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.艾博康晶振ABM3C,ABM3C-24.000MHZ-D4Y-T陶瓷晶振

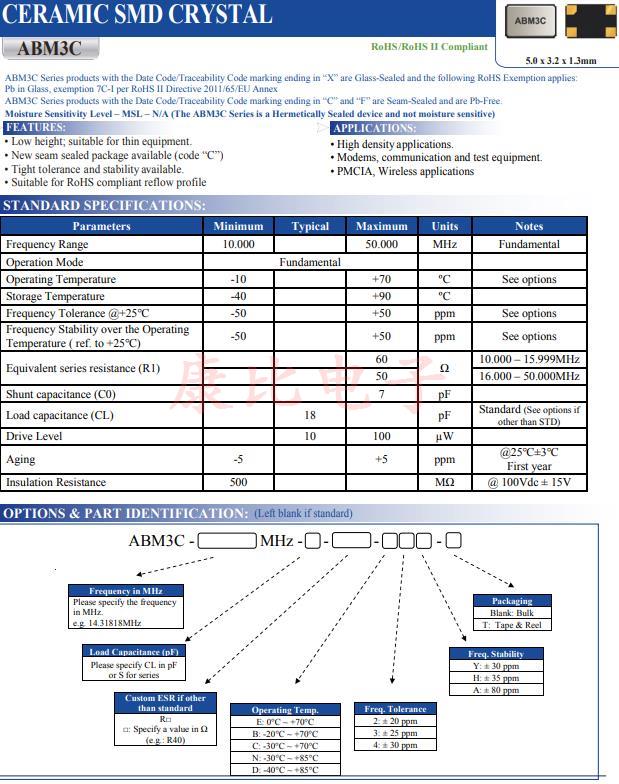

ABM3C-24.000MHZ-D4Y-T晶振 參數表
|
Abracon晶振規格 |
單位 |
ABM3C晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
24MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.cnpsc.cn |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

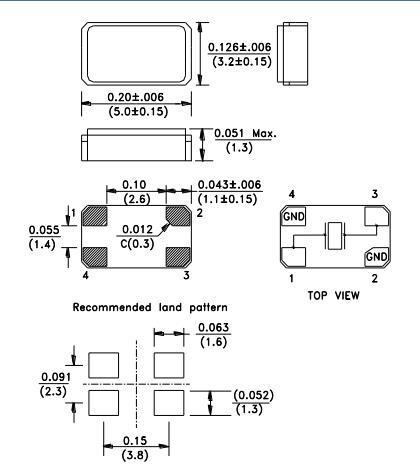

艾博康晶振ABM3C,ABM3C-24.000MHZ-D4Y-T陶瓷晶振 尺寸圖
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然貼片晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。艾博康晶振ABM3C,ABM3C-24.000MHZ-D4Y-T陶瓷晶振
裝載
SMD產品
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。
Abracon晶振環保方針:
Abracon llc晶振集團環保環境與展對策：實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.艾博康晶振ABM3C,ABM3C-24.000MHZ-D4Y-T陶瓷晶振
Abracon llc晶振集團采用系統的方法來解決石英晶振,有源晶振, 壓電石英晶體, 石英水晶振子對環境影響開發和銷售擁有最有利的環境特性同時又滿足最高可能功效標準的晶振,石英晶振,有源晶振等壓電石英晶體器件.Abracon llc晶振提供從材料的選定到廢棄過程中考慮環境質量的晶振,溫補晶振.
| Manufacturer Part Number 原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency頻率 | Package / Case包裝/封裝 |
| ABM3C-12.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM3C-25.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM3C-32.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 32MHz | 4-SMD, No Lead |
| ABM3C-24.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM3C-27.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM3C-48.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 48MHz | 4-SMD, No Lead |
| ABM3C-16.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM3C-26.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM3C-13.560MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 13.56MHz | 4-SMD, No Lead |
| ABM3C-18.432MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM3C-15.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 15MHz | 4-SMD, No Lead |
| ABM3C-16.384MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 16.384MHz | 4-SMD, No Lead |
| ABM3C-30.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM3C-33.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 33MHz | 4-SMD, No Lead |
| ABM3C-11.0592MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 11.0592MHz | 4-SMD, No Lead |
| ABM3C-29.4912MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 29.4912MHz | 4-SMD, No Lead |
| ABM3C-14.7456MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 14.7456MHz | 4-SMD, No Lead |
| ABM3C-22.1184MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 22.1184MHz | 4-SMD, No Lead |
| ABM3C-40.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM3C-24.576MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 24.576MHz | 4-SMD, No Lead |
| ABM3C-14.31818MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 14.31818MHz | 4-SMD, No Lead |
| ABM3C-20.000MHZ-D4Y-T | Abracon晶振 | ABM3C | MHz Crystal | 20MHz | 4-SMD, No Lead |
