福克斯小型石英晶體

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-08-31 08:40:33【大中小】

分享到：

福克斯小型石英晶體，福克斯公司是一家成立至今已有幾十年發展的元器件供應商，憑借著自身的實力，開創各種各樣適合市場需求的產品，隨著自身實力的增長，不斷挑戰更加難而正確的事，比如生產小型化的壓電石英晶體時，面臨巨大的挑戰，對于產品的設計把控，使用材料等方面，都是新的挑戰，敢于迎難而上的福克斯晶振，利用自身的資源，經過漫長的時間，打磨小體積高質量的產品，并成功吸引了大量用戶的關注，使得福克斯晶振成為當下最暢銷的產品之一。

零部件短缺的話題無處不在。如今，幾乎每個電子元件都會受到影響。原因是什么？這些問題多種多樣，其中包括供應問題，以及相應的部件的可用性問題。其他可以追溯到數字化，導致最終產品的數量增加，因此，需求增加。這種情況在2022年也不太可能緩解。受影響的公司面臨盡快找到解決方案的挑戰。通常，這意味著使用其他尺寸或其他系列的部件。

為了確保最終一切正常，新元件必須正確安裝在現有電路中。我們的技術支持和產品管理部門的同事現在正在深入研究這個話題。

我們與項目經理討論了這個話題。

造成目前這種情況的原因是什么？

嗯，各種原因?qū)е陆M件短缺。一方面，制造商停止生產IC和封裝，因?yàn)樗麄兙?jiǎn)了石英晶體諧振器產品組合。更小組件的普遍趨勢是這些停產的原因之一。然而，2020年10月日本一家集成電路制造商的火災等事件主要影響了TCXOs，也不改善情況。

經濟放緩源于經濟發展，但也源于疫情的發展，許多公司不得不面對相當克制的訂購行為，在此之后，需求再次大幅上升。即使在疫情開始時訂單減少和病例減少也沒有緩解局勢。

因此，我們注意到頻率給定元件市場明顯的小型化趨勢，就像其他無源晶體元件一樣，首先必須在整個價值鏈中實施。福克斯小型石英晶體.

因此，目前的短缺與使用更小元件的趨勢不謀而合——頻率給定元件的小型化對客戶電路有什么影響？

基本上，可以說石英毛坯的頻率取決于毛坯的厚度或薄度。石英坯越薄，頻率越高。然而，這可能會導致元件小型化的問題，因?yàn)榈皖l時需要更厚的空白。當我們?cè)噲D將這些較厚的坯料放入最終應用所需的最小包裝中時，我們遇到了物理限制。當切換到更小的組件時，這是必須考慮的一點。

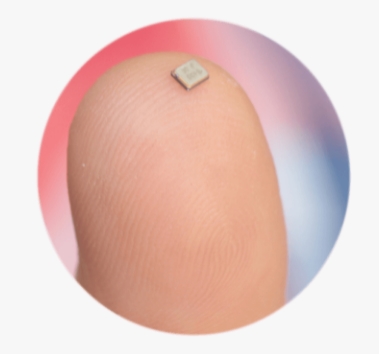

有向更小的元件發展的趨勢。

除此之外，對頻率給定部件的當前要求是在寬溫度范圍內確保高頻率精度，同時具有低功耗。由于輸出頻率取決于客戶電路中的許多不同因素，例如負載容量，我們建議與我們的銷售部門密切交流，以便為相應的應用選擇合適的元件。福克斯小型石英晶體.

這對你和你的同事意味著什么？

我們收到許多客戶詢問他們電路的問題。接下來，我們確定這些問題。通常，這需要電路分析待執行。在使用其他元件的情況下，可能需要重新設計電路。我們也在這里提供支持。

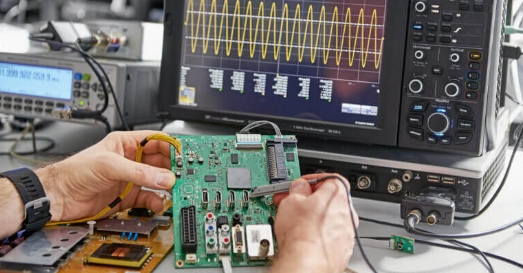

電路分析有助于識別問題。

我們盡一切努力確保顧客的可用性，防止生產線停工。在這方面，與我們的供應商保持密切聯系很有幫助。作為制造商，我們?cè)谶@里也可以依靠長期穩定的關系。

我們與客戶的合作是緊密的，并建立在開放交流的基礎上。我們從開發到技術支持都照顧我們的客戶。在疫情的困難時期，我們也贏得了新客戶，并通過我們的技術建議和大力支持說服了他們。這讓我們特別開心。尤其是現在，在組件中斷和交付困難的背景下，對于一個成功的項目來說，盡早快速地行動是非常重要的。

原廠編碼	廠家	型號	頻率	頻率穩定度	包裝/封裝
FQ5032B-25.000	福克斯晶振	C5BQ	25MHz	±30ppm	4-SMD, No Lead
FSMLF327	福克斯晶振	FSMLF	32.768kHz	-	4-SOJ, 2.29mm pitch
FQ7050B-8.000	福克斯晶振	C7BQ	8MHz	±30ppm	4-SMD, No Lead
FQ7050B-7.3728	福克斯晶振	C7BQ	7.3728MHz	±30ppm	4-SMD, No Lead
FQ1045A-6.000	福克斯晶振	FQ1045A	6MHz	±30ppm	2-SMD, No Lead
FQ1045A-4.000	福克斯晶振	FQ1045A	4MHz	±30ppm	2-SMD, No Lead
FOXLF024S	福克斯晶振	HC49ULF	2.4576MHz	±50ppm	HC49/U
FOXSDLF/160-20	福克斯晶振	HC49SDLF	16MHz	±50ppm	HC49/US
FOXSDLF/200-20	福克斯晶振	HC49SDLF	20MHz	±50ppm	HC49/US
FOXSDLF/080-20	福克斯晶振	HC49SDLF	8MHz	±50ppm	HC49/US
FOXSDLF/250F-20	福克斯晶振	HC49SDLF	25MHz	±50ppm	HC49/US
FOXSDLF/147-20	福克斯晶振	HC49SDLF	14.7456MHz	±50ppm	HC49/US
FOXSDLF/240F-20	福克斯晶振	HC49SDLF	24MHz	±50ppm	HC49/US
FOXSDLF/080R-20/TR	福克斯晶振	HC49SDLF	8MHz	±50ppm	HC49/US
FQ3225B-12.000	福克斯晶振	FQ3225B	12MHz	±50ppm	4-SMD, No Lead
FOXSLF/200-20	福克斯晶振	HC49SLF	20MHz	±50ppm	HC49/US
FOXSLF/120-20	福克斯晶振	HC49SLF	12MHz	±50ppm	HC49/US
FOXSLF/040	福克斯晶振	HC49SLF	4MHz	±50ppm	HC49/US
FOXSLF/184-20	福克斯晶振	HC49SLF	18.432MHz	±50ppm	HC49/US
FOXSLF/036S	福克斯晶振	HC49SLF	3.579545MHz	±50ppm	HC49/US
FOXSLF/221-20	福克斯晶振	HC49SLF	22.1184MHz	±50ppm	HC49/US
FOXSLF/100-20	福克斯晶振	HC49SLF	10MHz	±50ppm	HC49/US
FX252BS-16.000	福克斯晶振	FX252B	16MHz	±50ppm	4-SMD, No Lead
FQ5032B-20.000	福克斯晶振	C5BQ	20MHz	±30ppm	4-SMD, No Lead
FQ7050B-6.000	福克斯晶振	C7BQ	6MHz	±30ppm	4-SMD, No Lead
FOXLF100-20	福克斯晶振	HC49ULF	10MHz	±50ppm	HC49/U
FOXLF200-20	福克斯晶振	HC49ULF	20MHz	±50ppm	HC49/U
FOXLF080-20	福克斯晶振	HC49ULF	8MHz	±50ppm	HC49/U
FOXLF115-20	福克斯晶振	HC49ULF	11.0592MHz	±50ppm	HC49/U
NC38LF-327	福克斯晶振	NC38LF	32.768kHz	-	Cylindrical Can, Radial
FOXLF040	福克斯晶振	HC49ULF	4MHz	±50ppm	HC49/U
NC26LF-327	福克斯晶振	NC26LF	32.768kHz	-	Cylindrical Can, Radial
FOXLF036S	福克斯晶振	HC49ULF	3.579545MHz	±50ppm	HC49/U
FQ3225B-25.000	福克斯晶振	FQ3225B	25MHz	±50ppm	4-SMD, No Lead
FQ1045A-3.6864	福克斯晶振	FQ1045A	3.6864MHz	±30ppm	2-SMD, No Lead
FOXLF018S	福克斯晶振	HC49ULF	1.8432MHz	±50ppm	HC49/U
FOXSDLF/036S	福克斯晶振	HC49SDLF	3.579545MHz	±50ppm	HC49/US
FOXSDLF/120R-20/TR	福克斯晶振	HC49SDLF	12MHz	±50ppm	HC49/US
FSRLF327-6	福克斯晶振	FSRLF	32.768kHz	-	4-SOJ, 5.50mm pitch
FOXLF115	福克斯晶振	HC49ULF	11.0592MHz	±50ppm	HC49/U
FQ3225B-24.000	福克斯晶振	FQ3225B	24MHz	±50ppm	4-SMD, No Lead
FOXLF0368S	福克斯晶振	HC49ULF	3.6864MHz	±50ppm	HC49/U
FOXSDLF/184-20	福克斯晶振	HC49SDLF	18.432MHz	±50ppm	HC49/US
FOXSDLF/060-20	福克斯晶振	HC49SDLF	6MHz	±50ppm	HC49/US
FOXSDLF/040	福克斯晶振	HC49SDLF	4MHz	±50ppm	HC49/US
FOXSDLF/221-20	福克斯晶振	HC49SDLF	22.1184MHz	±50ppm	HC49/US
FOXSDLF/073-20	福克斯晶振	HC49SDLF	7.3728MHz	±50ppm	HC49/US
FOXSDLF/049-20	福克斯晶振	HC49SDLF	4.9152MHz	±50ppm	HC49/US
FOXSDLF/250FR-20/TR	福克斯晶振	HC49SDLF	25MHz	±50ppm	HC49/US
FX425B-12.000	福克斯晶振	FX425B	12MHz	±50ppm	4-SMD, No Lead
FQ5032B-18.432	福克斯晶振	C5BQ	18.432MHz	±30ppm	4-SMD, No Lead
FX252BS-24.000	福克斯晶振	FX252B	24MHz	±50ppm	4-SMD, No Lead
FQ7050BR-7.3728	福克斯晶振	C7BQ	7.3728MHz	±50ppm	4-SMD, No Lead
FX122-327	福克斯晶振	FX122	32.768kHz	-	2-SMD, No Lead
FOXSLF/115-20	福克斯晶振	HC49SLF	11.0592MHz	±50ppm	HC49/US
FOXSLF/250F-20	福克斯晶振	HC49SLF	25MHz	±50ppm	HC49/US
FOXSLF/147-20	福克斯晶振	HC49SLF	14.7456MHz	±50ppm	HC49/US
FOXSLF/073-20	福克斯晶振	HC49SLF	7.3728MHz	±50ppm	HC49/US
FOXSLF/160-20	福克斯晶振	HC49SLF	16MHz	±50ppm	HC49/US
FOXSLF/160	福克斯晶振	HC49SLF	16MHz	±50ppm	HC49/US
FOXSLF/080	福克斯晶振	HC49SLF	8MHz	±50ppm	HC49/US
FOXSLF/128-20	福克斯晶振	HC49SLF	12.288MHz	±50ppm	HC49/US
FOXSLF/245F-20	福克斯晶振	HC49SLF	24.576MHz	±50ppm	HC49/US
FOXSLF/040A	福克斯晶振	HC49SLF	4MHz	±50ppm	HC49/US

在重新設計時需要考慮哪些要點？

在重新設計過程中，必須考慮或多或少完全相同的點，就像電路的新設計一樣。重要的是，石英晶振在電路中諧振。因?yàn)榉庋b的小型化。較小的石英晶體幾乎總是具有較高的諧振電阻。簡單地將它們插入現有電路意味著石英可能不再正確諧振，或者在最壞的情況下，根本不諧振。然而，這可以通過調整電路來解決，例如通過降低負載容量和調整電阻器。

如果在現有電路中使用新元件，還必須分析驅動電平。驅動電平描述了作用在石英晶體上的功率。最大值在數據手冊中定義，不得超過。這是為了避免石英過載。

問題是由于較高的諧振電阻和較小的外殼尺寸，需要較高的驅動電平。然而，高驅動水平反映在石英的壽命中。因此，在所需壽命和振動安全性之間取得平衡至關重要。

最后，應當注意，當使用其它元件時，電路的測量值也必須重建。否則，價值觀就會扭曲。

我還想指出的是，重新設計電路并不是只有一種方法，通常不同的方案都可行。合理的技術建議有助于找到合適的解決方案。我和我的同事們樂意為此效勞。

在哪些其他主題中，我們可以為客戶提供進一步的支持？

我們不僅在選擇合適的頻率給定元件方面為客戶提供支持，還在電路優化或元件設計支持等方面為客戶提供支持。如前所述，我們?cè)谑┪膶幐碾娮訉?shí)驗室進行客戶特定的電路分析。這樣做，就可以檢查這次采訪中描述的要點。具體來說，這包括頻率精度、振動安全以及布局的相應變化。
