石英晶體和振蕩器等頻率控制設備非常脆弱.這些設備應該比電子工業中使用的大多數其他組件小心得多,盡管包裝看起來非常堅固.頻率控制裝置通常是壓電裝置,本質上是機電的.這些設備的機械考慮(如振動,沖擊和處理)與電氣考慮同樣重要.從微處理器定時到無線電臺傳輸,各種應用都需要頻率控制.諧振器和濾波器通常是分立的壓電器件.振蕩器包括諧振器以及有源晶振和幾個分立元件,以產生獨立的頻率控制器件.
諧振器和濾波器
諧振器和濾波器利用各種材料的壓電特性.壓電這個詞的意思是"壓力-電".因此,這些設備本質上是機電的.一些可以使用的材料是羅謝爾鹽,電氣石,陶瓷和二氧化硅.其中,陶瓷和二氧化硅(石英)幾乎全部使用.
操作理論
單片石英晶體通常用于兩極濾波器.這些器件通常被"AT"切割,除了特性高度依賴于電極配置之外,工作原理類似于諧振器.石英晶體諧振器和分立晶體濾波器中使用的晶體具有如圖1所示的等效電路.
圖1
運動電容C1和運動電感L1通過等式fs=1/(2π((L1*C1))定義了設備的串聯諧振.這是運動電容阻抗的大小等于運動電感阻抗的點,因此它們抵消了.在許多情況下,可以通過找到最小阻抗點來近似串聯諧振點(該串聯諧振點也接近零相移點),對于這些情況,該最小阻抗將近似為運動電阻(R1).
串聯諧振晶體通常用于晶體濾波器和諧振器電路中,它們不需要從晶振相移來振蕩.這種振蕩器電路中晶體的有效電阻大約等于運動電阻R1.在這種情況下,工作頻率是晶體的串聯諧振頻率.
并聯電容Co(電極電容ce和保持電容Ch的總和)在使用串聯諧振以上的頻率時變得很重要.
在該區域,運動電感阻抗增加,而運動電容阻抗減小,導致主導電感阻抗.當運動電感阻抗等于并聯電容阻抗時,實現了反諧振點.打算在串聯諧振和反諧振點之間工作的晶體被稱為”并聯諧振晶體”.這些晶體由它們要工作的負載電容(CL)指定.并聯諧振晶體的等效串聯電阻(指定負載電容下的等效電阻)可以通過ESR=R1*((1+Co/CL)來計算.頻率從串聯到并聯諧振點的偏移由f=(C1/2)*(1/(CL+Co))給出.f*10將以ppm為單位給出答案.頻率從一個并聯諧振點到另一個諧振點的偏移由f=(C1/2)*((CL2-CL1)/((CL2+Co)*(CL1+Co))給出.同樣,f*10將以ppm為單位給出答案.還要注意,在所有上述等式中,所有電容必須以相同的單位表示(即pf).盡管可以在另一個應用中操作一種晶體,但重要的是要注意,通過原始校準加上上述計算的偏移,校準將會停止.此外,溫度漂移從一個CL到另一個CL不同,因此不再針對應用進行優化.因此,多用途通用貼片晶振的想法是不可取的.
陶瓷諧振器類似于石英諧振器,由于通過陶瓷諧振器的高電阻路徑,增加了分流電阻Ro.根據諧振器的定義,其它諧振器本質上與上述諧振器相似.諧振點將由等效電感/電容設置共振.
特征
許多不同的石英切割(與參考切割角度不同)已經被開發用于商業用途.AT,BT和SC切割都是厚度剪切振動模式(見圖2).
圖2
因此,這些切口通常切割成厚度與頻率成反比的圓形薄圓盤.這些圓盤或坯料的每一側都有電極,用來與晶體進行電連接.最低頻率響應是晶體的基本模式.在這個基頻的大約三倍,五倍,七倍,等等,也有響應.這些是第三泛音,第五泛音,第七泛音等.
2
AT切割是這些"高頻"切割中最常用的.據估計,今天生產的90%以上的石英晶體都是at切割的.AT切割溫度系數為三次曲線(見圖3).
圖3
曲線和轉折點的具體形狀可以通過切割角度的微小變化來調整.這種溫度特性為壓電石英晶體的廣泛應用和溫度范圍提供了多樣性.頻率常數為1.661MHz-mm,對于小直徑坯件,在基模上通常限制在大約40MHz.使用輪廓繪制技術,AT頻率范圍的低端約為500kHz,但取決于支架尺寸.AT切割中的虛假或不想要的響應通常是可預測的,并且可以使用能量捕獲技術很好地控制.然而,偽余量可能需要與可拉性(頻率隨負載電容變化的量)等參數進行權衡.
BT切割具有2.536MHz-mm的頻率常數,可以將at切割的頻率范圍之上的高頻范圍擴展到50MHz以上.BT切割不像AT切割那樣被廣泛接受,因為在大多數應用中它的溫度特性較差.溫度曲線是向下拋物線.翻轉點可以隨切割角度變化,曲線公式通常為f=-0.040*(To-Ta),其中To是翻轉溫度(EC),Ta是感興趣的溫度(EC),f是ppm.
SC(應力補償)切割在設計上類似于AT切割,除了它是雙旋轉切割.這意味著它從石英棒上切下的角度圍繞兩個軸旋轉,而不是僅僅從三個參考軸旋轉一個.SC切割的頻率常數為1.797MHz-mm.耦合模式通常比AT切割差,晶體電阻通常更高.在將設計從一種操作泛音轉換到另一種操作泛音時,必須更加小心.出于適當的設計考慮,SC切割產生了一種頻率隨溫度變化非常小的可用晶體(在25EC上大約+/-1ppm).范圍).
3
石英晶體的CT和DT切割都是面剪切振動模式(見圖4).
圖4
這兩個切口具有相似的特征.CT切割通常可以設計用于300kHz至900kHz范圍內的頻率,DT切割可以設計用于75kHz至800kHz范圍內的頻率.兩個切口都有向下的拋物線頻率-溫度曲線.DT通常在頻率允許的情況下是優選的,因為它的溫度系數較低(大約-0.060ppm/EC).用于CT和-0.018ppm/EC.用于DT).石英晶體的GT切割是一種寬度延伸的振動模式.GT切割可以被設計用于大約100kHz到3.0MHz的頻率.在-25EC的溫度范圍內,溫度系數幾乎為零.至+75E攝氏度,溫度變化為15EC.在該平坦區域中點的兩側,頻率變化不會超過0.1ppm.E(或5度).x切割)和石英晶體諧振器的MT切割都是縱向振動模式(見圖5).
圖5
E切割通常可以設計在50千赫到250千赫的范圍內.E截止廣泛用于低頻晶體濾波器,因為它具有低的Co/C1比和合理的低溫系數.在大多數情況下,周轉溫度可以從大約0攝氏度變化.到50攝氏度.MT切割通常可以設計在80kHz到200kHz范圍內.E切割的溫度系數約為-0.040ppm/EC,MT切割的溫度系數約為-0.038ppm/EC.H,J,NT和XY切口都是振動的彎曲模式.H,XY和NT切割是長寬彎曲(見圖6).

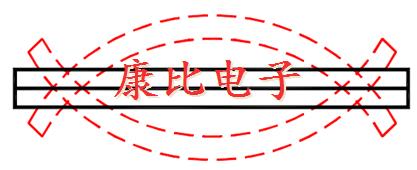

圖6

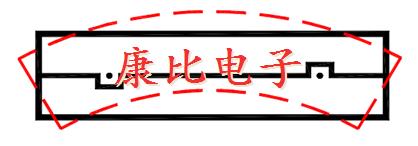

圖7
J板(切口)具有這些低頻晶體的最低頻率范圍(1kHz至12kHz).J板實際上是兩塊粘合在一起的石英板.選擇這兩塊板,使得對于所施加的給定電場,一塊板的機械運動與另一塊板異相.這產生非常低的頻率.H板(切口)可以設計在大約8kHz到130kHz的頻率范圍內.H板晶體廣泛用于寬帶濾波器(通常低于E截止頻率范圍).溫度系數是線性的,從大約[-8×10^-6/EC到-16×10^-6/EC變化.NT切割可以設計在大約8kHz到130kHz的頻率范圍內.翻轉溫度可以從+15℃變化.C至+80度.大多數情況下.nt切割的溫度系數約為-0.036ppm/EC.XY條在3kHz至85kHz范圍內很受歡迎.還有32.768K,它的體積比許多其他低頻切口小,阻抗低,Co/C1比率低,因此非常受歡迎.實時時鐘應用程序可能是這次削減的最大用戶.XY條的溫度系數為-0.033pm/EC.對于低頻晶體,高頻晶體(at,BT和SC)參考溫度下的校準頻率在+/-10ppm以內,在幾Hz以內,這被認為是一個嚴格的公差,但是具有合理的產量.必須限制應用程序中的驅動器級別,以防止異常老化或損壞.對于高頻晶體,該驅動電平可能需要限制在1mW,對于一些低頻晶體,該驅動電平可能需要低至0.1mW.老化也會受到安裝,石英缺陷以及高溫下長時間的影響.
陶瓷諧振器通常用于精度較低的應用.這些設備的初始精度(校準)范圍從0.05%到1.0%.陶瓷諧振器的溫度穩定性約為15ppm/EC.老化在0.5%/10年的范圍內.這些器件的Q值比石英晶體低得多,而且似乎更容易出現虛假的工作模式.
SAW(表面聲波)裝置通常用在BAW(體聲波)晶體的頻率范圍之上,例如at切割.前面討論的所有晶振都是BAW晶體,因此大部分石英都涉及激發區域.SAW僅涉及所用襯底的表面.頻率由電極"手指"之間的距離設定(見圖8).
5

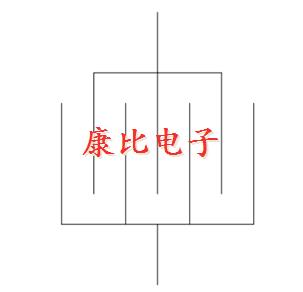

圖8
石英,鉭酸鋰和鈮酸鋰是這類器件的常見襯底.初始精度取決于"手指"打印的精度.初始精度可在50至200ppm范圍內.對于鉭酸鋰,石英的近似溫度常數為0.03ppm/EC和-20ppm/EC.目前可獲得3.5GHz的高頻.低端主要受尺寸限制,因為AT變得更加實用.
建筑
高頻切口(AT,BT和SC切口)通常使用安裝在支架立柱上的彈簧或通道安裝在邊緣上.必須仔細考慮坯料的質量以及應用的機械沖擊和振動.如果安裝太硬,坯料會更容易斷裂.如果底座對于坯料的質量來說有太多的"給予",坯料將撞擊支架并斷裂.帶狀諧振器通常被AT切割,與用于更常規的高頻晶體的盤相比,帶狀諧振器被用于小得多的封裝中.正因為如此,制造商已經開發了許多方法來安裝這些基本上為矩形的晶體.由于它們質量較低,體積較小,機械沖擊和振動并不像傳統高頻晶體那樣重要.
低頻切割不是具有相對穩定的邊緣,而是具有相對靜止的節點.這些節點用于機電連接.根據振動模式,兩邊各有一個或兩個節點.細線連接到這些節點上,然后另一端連接到包裝的柱子上.這意味著這些石英晶體振蕩器被兩到四根細線懸掛著.由于這一點以及這些非常大的晶體的質量,很明顯大多數低頻晶體的機械沖擊和振動不會像高頻晶體那樣高.
