石英晶體振蕩器是振蕩器，其中晶振用于提供主要頻率元件。內部石英晶體的特性使振蕩器可以實現高度的頻率穩定性和精度。
一個晶體振蕩器由放大器和反饋網絡組成，選擇放大器輸出的一部分并將其返回到放大器輸入。振蕩器電路取決于兩個關鍵條件：首先，環路增益需要大于振蕩器環路周圍的損耗，或等于1。其次，環路相移必須等于0或360度。環路相位角度偏移決定了振蕩器工作的頻率。凈環相位角的變化導致振蕩器電路的輸出頻率的變化。為了最小化凈相移，在反饋回路中放置石英晶振。
選擇Crystal Oscillator：
a.操作環境在選擇晶體振蕩器時，首先應考慮設備的工作環境。應仔細考慮適用于PCB的尺寸限制，是否需要通孔或SMT器件，以及晶體振蕩器工作的溫度環境：

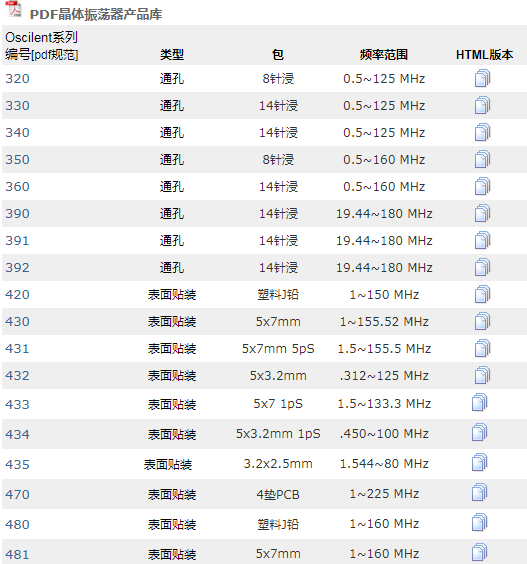

一個，選擇封裝：晶體振蕩器通孔器件最常見的工業寬標準封裝是4引腳半尺寸（Oscilent 320系列）表面貼裝器件最常見的封裝是7050貼片晶振陶瓷4焊盤器件（Oscilent 430）系列）
溫度環境：通常，工業標準工作溫度范圍為0-+70攝氏度（被認為是商業溫度），-40-+85攝氏度（被認為是工業溫度）這些常見范圍占所有可用產品的80％左右。市場。對于軍事和汽車應用中的常見用途，一些振蕩器可以設計用于更極端的條件。指定的工作溫度越高，設備的成本就越高。
b.電氣參數通常，所選的晶體振蕩器具有共同的特性，這些特性將成為行業參與者的標準特征。這些特性包括可用頻率標準，驅動電流，電容，引腳輸出等。但是，晶體振蕩器的關鍵電氣參數必須由消費者選擇：
一個，套餐：上面討論過
輸出邏輯：到目前為止，最常見的輸出邏輯是CMOS/HTML。但是，其他輸出邏輯可用，包括PECL和LVDS。
C。頻率
d。電壓：兩種最常見的工作電壓選項是3.3V（被認為是低電壓）和5.0V（被認為是標準）其他不太常見的工作電壓可用，包括1.8-3.0V的電壓。只要有可能，石英晶體振蕩器應指定為3.3V或5.0V，以最大限度地降低器件的成本和交付周期。
即 穩定性：晶體振蕩器的最標準穩定性為50ppm。穩定性最依賴于工作溫度范圍，因此，最常見的是0- +70攝氏度的50ppm。15-20ppm通常被認為是最嚴格的生產規格，但特殊的調整可能適用于更嚴格的規格。
F。工作溫度：上面討論過
G。引腳一選項：輸出使能（三態）或無連接
Oscilent Crystal公司是石英晶體振蕩器的制造商，也是全球各種應用和市場的供應商。Oscilent提供標準產品，并為內部設計人員提供定制晶體振蕩器設備。
