頻率：16.000MHz~54.000MHz

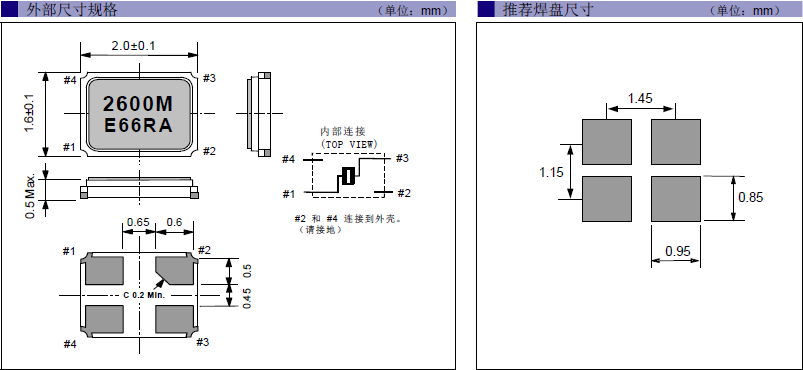

尺寸：2.0*1.6*0.5mm
愛普生晶振,貼片晶振,FA-128晶振,Q22FA1280004500晶振
| 制造商 | 愛普生 | 產地 | 日本 | 產品編碼 |
Q22FA1280004500 |
| 頻率 |
38.400MHz |
負載 |
20pF |
溫度范圍 | -40℃~+85℃ |
| 頻率偏差 |
±10ppm |
封裝 |
金屬面貼片 | 尺寸 | 2.0*1.6*0.5mm |
|

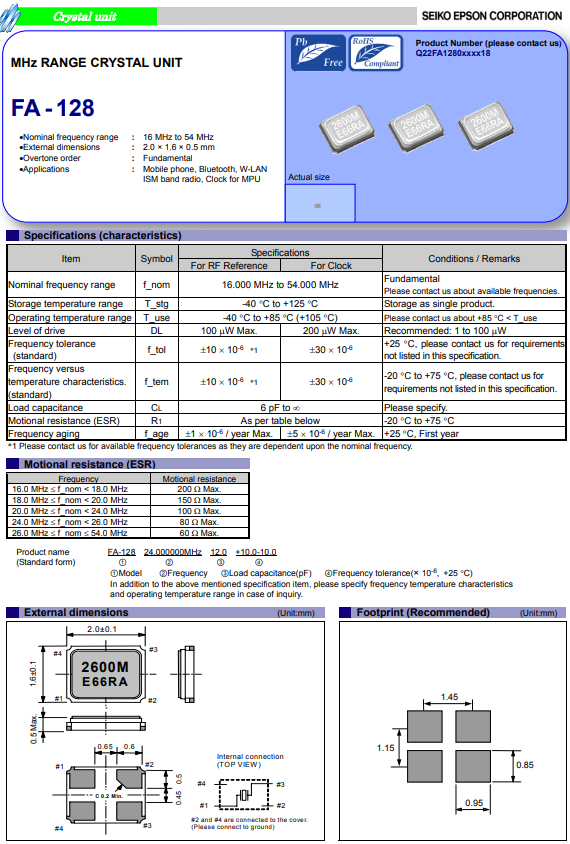

愛普生晶振規格 |
單位 |
FA-128晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16.000MHz~54.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,±30× 10-6 (標準) |
+25°C 對于超出標準的規格說明,
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-40°C～+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6~20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞無源晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
