頻率：24.000MHz~54.000MHz

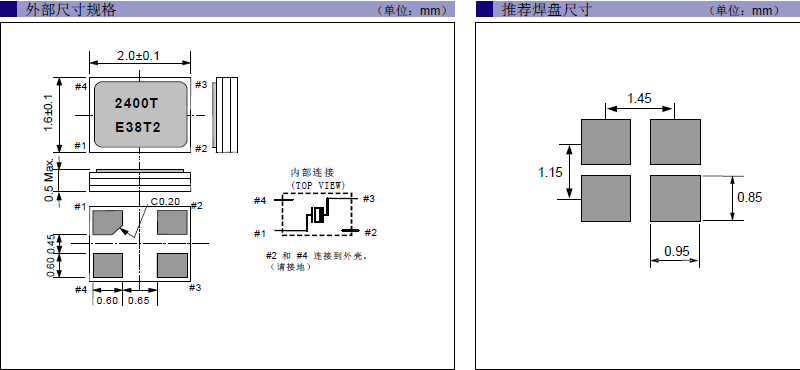

尺寸：2.0*1.6*0.5mm
愛普生晶振,貼片晶振,FA2016AN晶振,X1E0003510001晶振
| 制造商 | 愛普生 | 產地 | 日本 | 產品編碼 |
Q22FA1280004500 |
| 頻率 |
30.000MHz |
負載 |
20pF |
溫度范圍 | -40℃~+85℃ |
| 頻率偏差 |
±30ppm |
封裝 |
陶瓷面貼片 | 尺寸 | 2.0*1.6*0.5mm |
|
愛普生晶振規格 |
單位 |
FA2016AN晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
24.000MHz~54.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,±30× 10-6 (標準) |
+25°C 對于超出標準的規格說明,
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-40°C～+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6~20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
貼片晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時,也向公司外部公開.
愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護石英晶振生產活動的質量.
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
根據需要,提高環境技術、材料和產品的發展信息及環境管理活動的公開性.
愛普生晶振公司的目標是保證石英晶體諧振器繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
