頻率：12.0MHz～50.0MHz

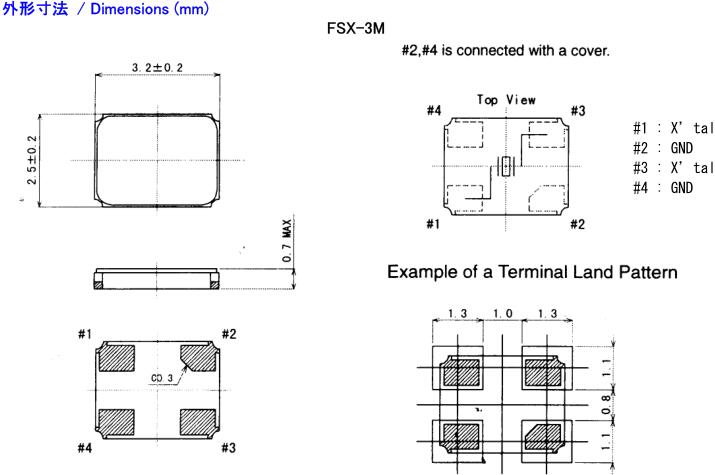

尺寸：3.2*2.5*0.7mm
貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.
| 制造商 | 富士通 | 產地 | 日本 | 產品型號 | FSX-3M |
| 頻率 |
12.0MHz～50.0MHz |
負載 |
10pF～20pF |
溫度范圍 | -10℃～+70℃ |
| 頻率偏差 |
±10～±50ppm |
封裝 |
金屬面貼片 | 尺寸 | 3.2*2.5*0.7mm |
|
富士通晶振規格 |
單位 |
FSX-3M晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12.0MHz～50.0MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-20°C～+85°C |
裸存 |
|
工作溫度 |
T_use |
-10°C～+70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10～±50× 10-6(標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10～±50×10-6/-10°C～+70°C
|
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10pF～20pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸貼片晶振的表面.
使用環境(溫度和濕度)
請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
激勵功率
在晶體單元上施加過多驅動力,會導致晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致無源晶振的振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容)
富士通晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
富士通晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時,也向公司外部公開.
富士通晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
富士通晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.
富士通晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.
根據需要,提高環境技術、材料和石英晶振的發展信息及環境管理活動的公開性.
富士通晶振公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
