頻率：10~70MHz

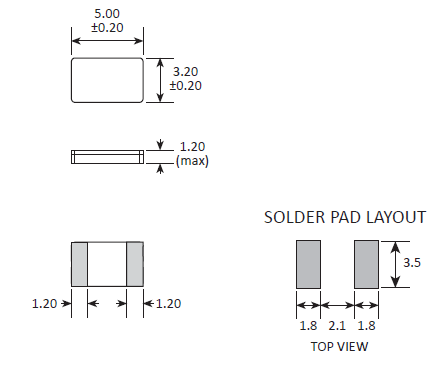

尺寸：5.0*3.2mm
高利奇晶振公司自1990年我們成立以來,一直享有空前的成功.經過多年的持續增長,高利奇公司晶振現在是英國領先的頻率控制產品供應商.這一增長是通過保持我們對客戶的需求以及努力達到并超越他們的努力來實現的.高利奇公司晶振總部位于英格蘭西南部腹地的一個美麗的農場建筑,向全世界50多個國家出口,占收入的60%以上.
高利奇晶振,貼片晶振,CC2A晶振,高利奇晶振公司自1990年我們成立以來,一直享有空前的成功.經過多年的持續增長,高利奇公司晶振現在是英國領先的頻率控制產品供應商.這一增長是通過保持我們對客戶的需求以及努力達到并超越他們的努力來實現的.高利奇公司晶振總部位于英格蘭西南部腹地的一個美麗的農場建筑,向全世界50多個國家出口,占收入的60%以上.
晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
高利奇晶振規格 |
單位 |
CC2A晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
10~70MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
20PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
高利奇晶振環保方針:
高利奇石英晶振公司進一步解放思想,學習先進,總結實踐,針對新形勢、新情況,抓好理念創新,促進安全環保工作更加科學、更加有效.高利奇石英晶振公司堅持運用,不斷完善,持續改進壓電石英晶體元器件、晶振,石英晶振,壓電石英晶體、有源晶體生產技術,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.
高利奇石英晶振公司要積極開展安全經驗分享活動,讓每一個單位、每一個人的經驗和教訓變成大家的經驗,成為企業的財富.不斷改進的動力的一部分,我們也鼓勵員工在生活的各個方面都意識到他們對環境的影響.高利奇晶振,貼片晶振,CC2A晶振.
