頻率：3~100MHZ

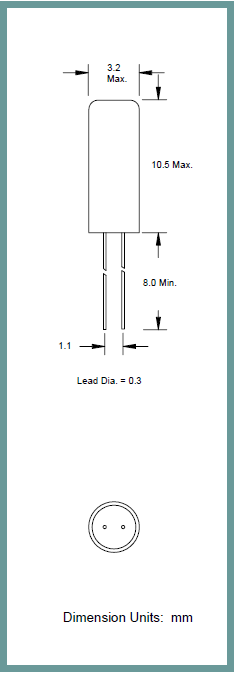

尺寸：10.5*3.2mm
ILSI晶振,插件晶振,39晶振,ILSI和MMD Monitor / Quartztek品牌作為ILSI-MMD Inc.基礎設施下的品牌實體進行了積極的營銷和銷售。通過增長和收購帶來的銷量增加需要重新調整我們的銷售渠道，以更好地管理我們的全球客戶群。今天，ILSI-MMD Inc.是一家全球頻率控制解決方案提供商。或者，我們的目標是為全球變頻控制市場提供ISO9000：2008認證，質量非常高，極具競爭力的價格以及優質的客戶服務頻率控制產品。
引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/U石英晶振,因插件型晶振成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著進口晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|
ILSI晶振規格 |
單位 |
39晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3~100MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-0°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
1mW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔進口圓柱晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。ILSI晶振,插件晶振,39晶振
在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。(2) 插件石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接無源進口晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
ILSI America LLC / ILSI-MMD Inc.的高層管理人員通過制定和實施本質量手冊表明了其對MHZ系列圓柱晶振質量管理體系的承諾。此外，通過ILSI美國有限責任公司/ ILSI-MMD Inc.質量方針，在管理評審會議期間制定和審查的具體目標，以及提供所需資源以實現我們不斷提高我們運營效率的目標和質量體系。ILSI晶振,插件晶振,39晶振
由總裁和所有部門經理組成的管理團隊專注于確保我們的進口圓柱晶振產品和服務符合客戶以及法定和監管要求。我們致力于不斷提高質量管理體系的有效性和我們對客戶滿意度的承諾，通過監控我們的業績與我們既定的目標以及通過促進員工參與的領導力來實現。這個概念代表了ILSI America LLC / ILSI-MMD Inc.對質量的承諾，以及越來越需要更好地服務于不斷增長和要求苛刻的客戶群。
ILSI America LLC / ILSI-MMD Inc.制定了我們認為適合我們組織的高頻點進口諧振器質量方針，并且符合ISO 9001：2008中規定的要求。該政策在整個公司內傳達。部門經理和主管負責確保所有員工了解政策。為確保我們的政策適宜，我們至少每年在其管理評審會議上對其進行審查。
