頻率：3.2~70MHZ

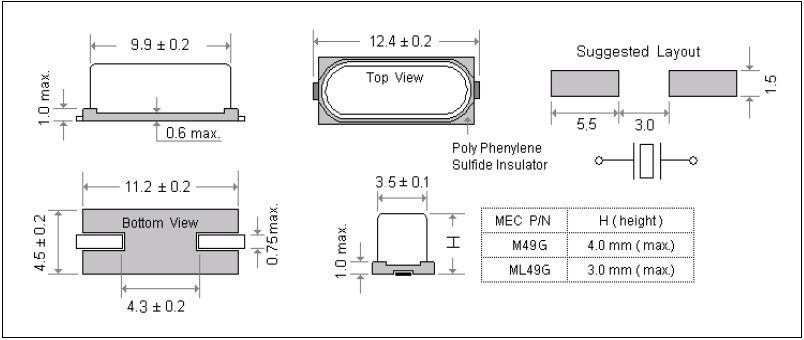

尺寸：12.4*4.5*3.0mm
瑪居禮晶振,貼片晶振,ML49晶振,美科利電子工業股份有限公司---臺灣臺北•成立于1973年，自豪地成為臺灣晶體工業的先驅。•公司總部和批量生產設施。• 通過ISO 9001：2008認證。質量管理體系• ISO 14001：2004認證環境管理體系•銷售區域：亞洲，中東，非洲和歐洲. 質量在美科利是首屈一指的，確保每批產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。水星致力于保持高質量 標準通過不斷改進他們的制造技術并保持他們的新產品開發。
貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若進口晶振晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
瑪居禮晶振規格 |
單位 |
ML49晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.2~70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-50°C ～ +105°C |
裸存 |
|
工作溫度 |
T_use |
-0°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
100,500μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,20,30× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8~32pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。瑪居禮晶振,貼片晶振,ML49晶振
所有產品的共同點1：抗沖擊:抗沖擊是指進口無源晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑:請勿使用可能導致無源石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進GPS進口兩腳晶振合理有效的公共政策的制訂實施加強戰略聯系. MERCURY晶振集團消除事故和環境方面的偶發事件,減少晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.瑪居禮晶振,貼片晶振,ML49晶振
MERCURY晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強進口49SMD無源晶振污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
MERCURY晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過49SMD石英晶體諧振器在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
