京瓷32.768K有源晶振,KT3225T時間顯示晶振,KT3225T32768DAW33T，尺寸3.2x2.5mm，頻率32.768KHZ，日本Kyocera晶振，有源貼片晶振，石英溫補晶振，TCXO溫度補償晶振，3225mm有源振蕩器，32.768KHZ有源晶振，溫度補償晶體振蕩器，貼片溫補晶振，有源溫補振蕩器，低抖動有源晶振，低耗能有源晶振，低電壓溫補晶振，低功耗溫補晶振，高精度有源晶振，高性能有源晶振，時間顯示有源晶振，定位系統有源晶振，通信導航有源晶振，移動通信有源晶振，游戲設備有源晶振，無線模塊有源晶振，具有高精度高性能的特點。

溫補晶振產品比較適合用于時間顯示，定位系統，通信導航，移動通信，游戲設備，無線模塊，通用MCU（帶RTC功能）等應用。京瓷32.768K有源晶振,KT3225T時間顯示晶振,KT3225T32768DAW33T.

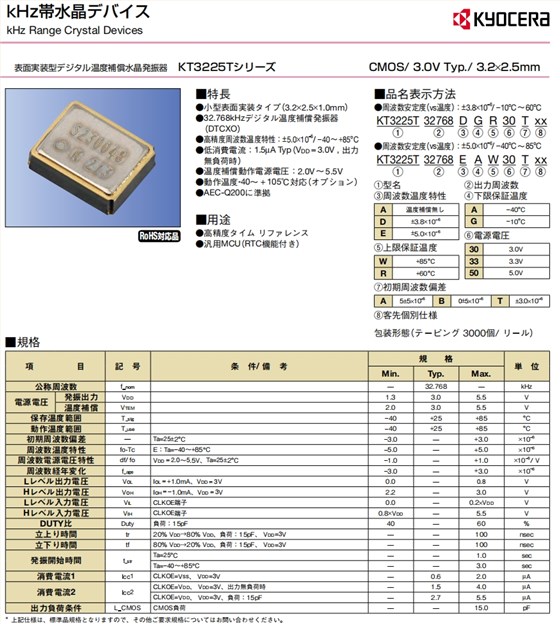

京瓷32.768K有源晶振,KT3225T時間顯示晶振,KT3225T32768DAW33T 參數表

項目

記號

條件/備考

規格

単位

Min.

Typ.

Max.

公稱周波數

f_nom

32.768

kHz

電源電圧

発振出力

VDD

1.3

3.0

5.5

溫度補償

VTEM

2.0

3.0

5.5

保存溫度範囲

T_stg

−40

+25

+85

°C

動作溫度範囲

T_use

−40

+25

+85

°C

初期周波數偏差

Ta=25±2°C

−3.0

—

+3.0

×10−6

周波數溫度特性

fo-Tc

E：Ta=−40～+85°C

−5.0

+5.0

×10−6

周波數電源電圧特性

df/ fo

VDD=2.0～5.5V、Ta=25±2°C

− 1.0

+1.0

×10−6/ V

周波數経年変化

f_age

−3.0

+3.0

×10−6

Lレベル出力電圧

VOL

IOL=+1.0mA、VDD=3V

0.0

0.8

Hレベル出力電圧

VOH

IOH=−1.0mA、VDD=3V

2.2

3.0

Lレベル入力電圧

VIL

CLKOE端子

0.0

0.2×VDD

Hレベル入力電圧

VIH

CLKOE端子

0.8×VDD

5.5

DUTY比

Duty

負荷：15pF

立上り時間

20% VDD→80% VDD、負荷：15pF、VDD=3V

100

nsec

立下り時間

80% VDD→20% VDD、負荷：15pF、VDD=3V

—

100

nsec

発振開始時間

t_str

Ta=25°C

—

1.0

sec

Ta=−40～+85°C

—

3.0

sec

消費電流1

ICC1

CLKOE=VSS、VDD=3V

—

0.6

2.0

μA

消費電流2

ICC2

CLKOE=VDD、VDD=3V、出力無負荷時

1.5

4.0

μA

CLKOE=VDD、VDD=3V、負荷：15pF

2.7

5.5

μA

出力負荷條件

L_CMOS

CMOS負荷

15.0

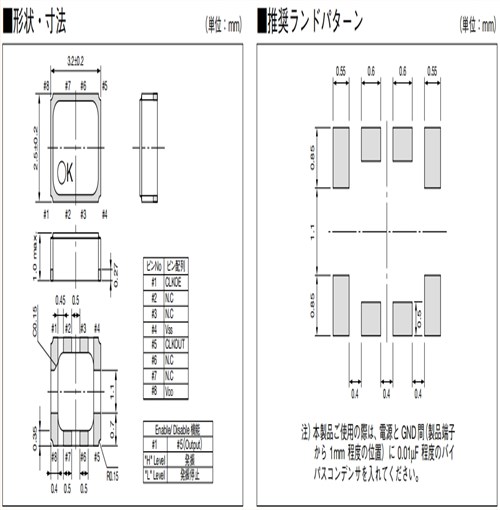

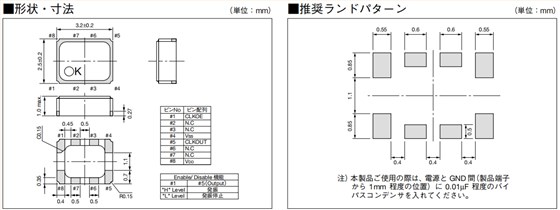

京瓷32.768K有源晶振,KT3225T時間顯示晶振,KT3225T32768DAW33T 尺寸圖

京瓷32.768K有源晶振,KT3225T時間顯示晶振,KT3225T32768DAW33T

產品特性：

小型表面貼裝型（3.2 × 2.5 × 1.0 mm）

32.768 kHz數字溫補晶體振蕩器（DTCXO）

高精度頻率溫度特性：±5.0 × 10-6/-40~+85°C

低電流消耗：1.5 μ A Typ（VDD=3.0V，輸出空載時）

溫度補償工作電源電壓：2.0 V~5.5 V

工作溫度-40~+105°C兼容（可選）

符合AEC-Q200
