X1G004551000400低抖動晶振,VG7050EBN 794.727753MHz CJGHBZ振蕩器，日本進口晶振，EPSON愛普生晶振，型號：VG7050EBN，編碼為：X1G004551000400，頻率為：794.727753MHz，小體積晶振尺寸：7.0x5.0x1.5mm，六腳貼片晶振，VCXO壓控晶體振蕩器，LVPECL差分晶體振蕩器，差分晶振，壓控晶振，石英晶體振蕩器，有源晶振，石英晶振。具有超小型，輕薄型，低抖動，低功耗，低電壓，低相位噪聲，低電平，高精度，高性能，高品質等特點。石英晶振被廣泛應用于：通訊設備，無線網絡，藍牙模塊，物聯網，路由器，儀器儀表、SATA，SAS，光纖通信，交換機，以太網，醫療設備，安防設備，導航儀等應用。

X1G004551000400低抖動晶振,VG7050EBN 794.727753MHz CJGHBZ振蕩器參數表

項目

符號

規格說明

條件

輸出頻率范圍

f0

794.727753MHz

請聯系我們以便獲取其它可用頻率的相關信息

698.8123 MHz, 753.6211 MHz, 794.7278 MHz

標準頻率

電源電壓

VCC

D: 2.5 V土0.125 V, C: 3.3 V土0.33 V

儲存溫度范圍

T_stg

-55。C ~ +125。C

裸存

工作溫度范圍

T_use

-40。C ~ +85。C

頻率穩定度*1

f_tol

土50x10-6Max.

頻率老化包含(10年)

功耗

ICC

90 mA Max.

絕對頻率控制范圍

APR

±50 × 10-6Min. ±100 × 10-6Min.

Vc= 1.65 V土1.35 V(Vcc = 3.3 V) Vc= 1.25 V ±1.00 V(Vcc = 2.5 V)

輸入電阻

Rin

5 MΩMin.

DC級別

頻率變化極

-

正極

0 ~ Vcc

占空比

SYM

45 % ~ 55 %

輸出電壓

VOH

VCC–1.025 V Min.

DC特征

VOL

VCC–1.62 V Max.

輸出負載條件(ECL)

L_ECL

50Ω

終止于VCC-2.0 V

輸入電壓

VIH

70 % VCCMin.

VIL

30 % VCCMax.

上升時間/下降時間

tr/ tf

0.4 ns Max.

20% ~ 80% (VOH-VOL)

振蕩啟動時間

t_str

10 ms Max.

在電源電壓最低時，所需時間為0秒

相位抖動

tPJ

0.2 ps Typ.

抵消頻率：12 kHz ~ 20 MHz

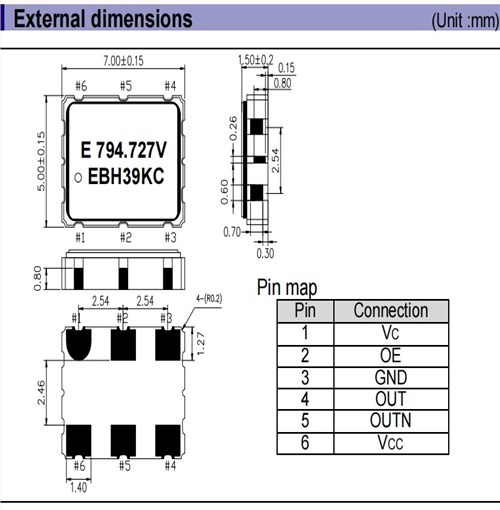

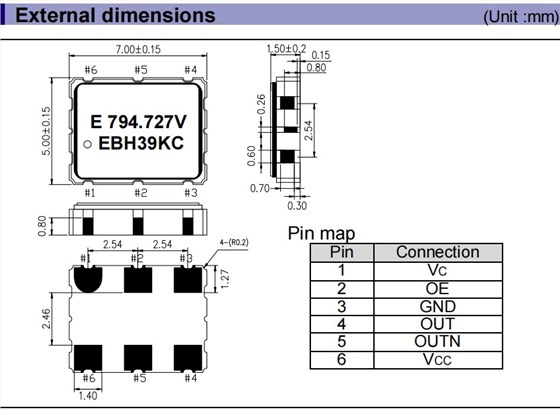

X1G004551000400低抖動晶振,VG7050EBN 794.727753MHz CJGHBZ振蕩器尺寸圖

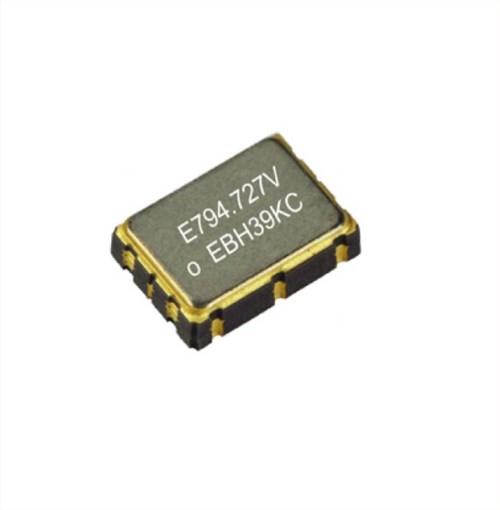

X1G004551000400低抖動晶振,VG7050EBN 794.727753MHz CJGHBZ振蕩器

產品特點：

頻率范圍：600MHz至800MHz

電源電壓：2.5V / 3.3V

外部尺寸：7.0×5.0×1.5mm (6引腳）

輸出：LV-PECL差分晶體振蕩器

絕對拉范圍：±50×10-6分鐘，±100×10-6分鐘

功能：輸出使能（OE）

產品編碼	進口愛普生晶振	型號	頻率	頻率穩定性	尺寸	輸出波形
X1G003691002100	EPSON晶振	VG-4512CA	148.351600 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691002200	EPSON晶振	VG-4512CA	148.500000 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691003400	EPSON晶振	VG-4512CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011300	EPSON晶振	VG-4512CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011400	EPSON晶振	VG-4512CA	125.000000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011500	EPSON晶振	VG-4512CA	156.250000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011600	EPSON晶振	VG-4512CA	157.286400 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691013400	EPSON晶振	VG-4512CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004151000300	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000400	EPSON晶振	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000700	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000900	EPSON晶振	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001300	EPSON晶振	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001600	EPSON晶振	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004541100300	有源晶振	VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100500	EPSON晶振	VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100700	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000300	EPSON晶振	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000400	EPSON晶振	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000700	EPSON晶振	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000800	EPSON晶振	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100300	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100500	EPSON晶振	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100700	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
