頻率：26 ~76.8mhz

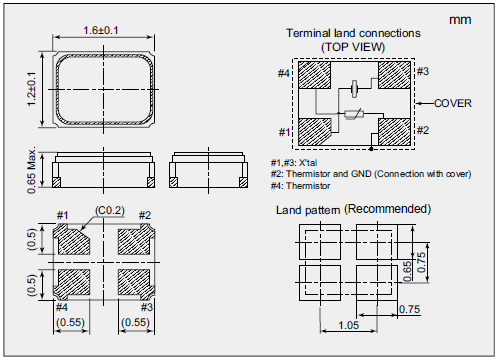

尺寸：1.6×1.2×0.65mm
NDK晶振,NX1612SD晶振,移動通信晶振,為晶體諧振器與熱敏電阻的一體化構造.由于與晶體諧振器的一體化,對于回路設計來說實現了空間的節省.（以往晶體諧振器與溫度傳感器分別貼裝在同一線路板上）同一氣密室內（即晶振體內）內置水晶片與溫度傳感器（熱敏電阻），更能檢出與水晶片相近的溫度.由此，相比以往的晶體諧振器,可以改善其頻率溫度補正.超小型?低高度（1612尺寸、高度0.65mm、max）表面貼片型產品（可對應回流焊）滿足無鉛焊接的回流溫度曲線要求。
NDK品牌晶振會針對以下5個產品群，迅速對應市場的動向，強化新產品的開發和市場的投入。① 產業用高附加價值產品
開發小型，高精度的OCXO（恒溫晶體振蕩器）、高頻振蕩器、超低相位噪聲振蕩器等的產業用高附加價值產品并擴大其銷售。
② 車載用高信賴產品
在ADAS（先進駕駛輔助系統）所使用的車載相機和倒車雷達、遠程信息處理等用途，晶體元器件的需求也呈現增加的趨勢。因此，我們會開發TCXO（溫度補償晶體振蕩器）、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售。
③ SAW器件
為對應通信方式的多樣化和新的頻率使用，SAW (彈性表面波) 器件的需求也呈擴大的趨勢。在SAW器件在移動體通信市場的正式量產展開的同時，我們會活用以往在車載市場和客戶間建立起來的信賴關系和經驗，讓這個產品也進入車載市場。
④ 一般量產品
面向移動體通信市場，我們會進行TCXO晶振的增產和擴大銷售；面向AV/OA市場，我們會開發具有價格競爭力的新產品作為針對IoT(物聯網市場)的標準品并擴大其銷售。
⑤ 感應器器件
基于醫療，看護，護理的需求的增大，我們會進行攜帶型簡易超聲波感應器的開發和擴大銷售。還有以食品檢查為中心的QCM感應器的擴大銷售也會進行。
作為頻率的綜合生產企業，為社會的[安全，安心，舒適作出貢獻
貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型，薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
NDK晶振規格
單位
NX1612SD晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
26 ~76.8mhz
標準頻率
儲存溫度
T_stg
-40°C ～ +85°C
裸存
工作溫度
T_use
-30°C ～ +85°C
標準溫度
頻率公差
f_— l
±10 × 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±12°C× 10-6
超出標準的規格請聯系我們.
負載電容
CL
8PF
超出標準說明,請聯系我們.
等效串聯電阻(ESR)
R1
Max. 80 (26 ≤ F < 38.4MHz)
Max. 80 (26 ≤ F < 38.4MHz)
頻率老化
f_age
±3×10-6/year *1
+25°C,第一年
請聯系我們以便獲取相關的信息,http://www.cnpsc.cn
Max. 50 (38.4 ≤ F ≤ 76.8MHz)
Max. 50 (38.4 ≤ F ≤ 76.8MHz)
所有產品的共同點
NDK晶振環保方針：
日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。
NDK晶振的新概念的溫補晶體振蕩器,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。NDK晶振,貼片晶振,NX1612SD 晶振.
