頻率：16~80MHz

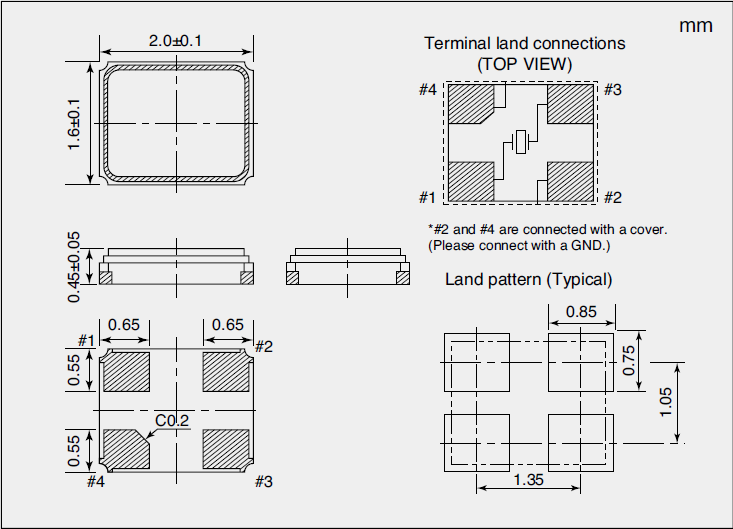

尺寸：2.0*1.6mm
日本電波工業株式NDK晶振經營范圍：晶體諧振器、晶體振蕩器等晶體元器件、應用器件、石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器,貼片晶振,人工水晶及芯片等的晶體相關產品的制造與銷售.
日本電波工業株式NDK晶振會社作為壓電石英晶體元器件、壓電石英晶振、有源晶振、壓電陶瓷諧振器、石英晶振器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。
NDK晶振,貼片晶振,NX2016SA晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.
貼片晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
NDK晶振規格 |
單位 |
NX2016SA晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16~80MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C/-10°C ～ +75°C |
標準溫度 |
|
頻率公差 |
f_— l |
±10 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±25°C× 10-6/-15°C × 10-6 |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6PF to 18PF |
超出標準說明,請聯系我們. |
|
等效串聯電阻(ESR) |
R1 |
Max. 200 (16 ≤ F < 18MHz)
Max. 150 (18 ≤ F < 20MHz)
Max. 100 (20 ≤ F < 24MHz)
Max. 80 (24 ≤ F < 26MHz)
Max. 60 (26 ≤ F < 40MHz)
Max. 50 (40 ≤ F ≤ 80MHz) |
|
|
頻率老化 |
f_age |
±3×10-6/year *1 |
+25°C,第一年 |
所有產品的共同點
NDK晶振環保方針：
日本電波工業株式NDK晶振已經建立和正在推動一項中期計劃的具體減排目標，以減少二氧化碳的排放是全球變暖的原因。它也有助于減少（抑制）CO2排放量，通過使用最先進的技術，實現最小化，以及減少石英晶體諧振器,石英晶體的重量和功耗，以支持社會的需要。
NDK晶振的新概念的溫補晶體振蕩器,石英晶體振蕩器器件。通過產品生命周期提高整體節能貢獻和環境績效的舉措。制造-環境友好生產—優化-提高性能/效率的節能貢獻—通過制造致密/復雜產品減少資源節約—環境消除/減少環境負荷物質—這些是倡議的支柱。制造業-環保生產—我們將介紹一些情況下，發現CO2排放量的產品生命周期使用環境LCA方法。NDK晶振,貼片晶振,NX2016SA 晶振.
