頻率:1.5~80MHz

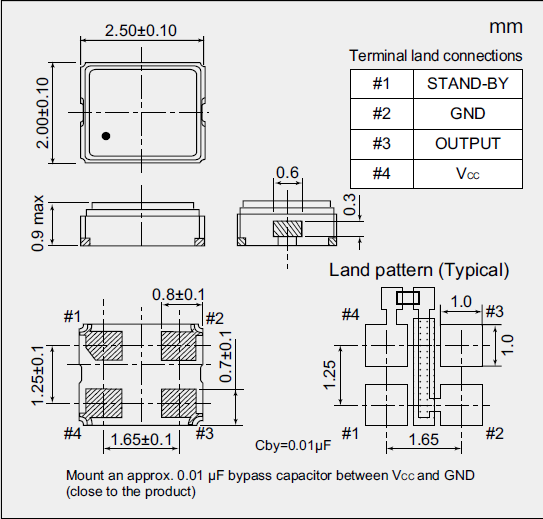

尺寸:2.5*2.0mm
日本電波工業株式NDK晶振會社作為壓電石英晶體元器件、壓電石英晶振、有源晶振、壓電陶瓷諧振器、石英晶體振蕩器件的專業生產廠家,以“通過對客戶的服務,為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立。現在我們作為提供電子業必不可少的,在豐富用途被廣泛使用的晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家,正以企業的繼續成長為目標而努力.
NDK晶振,貼片晶振,NZ2520SH晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的貼片晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點.
晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
項目 |
符號 |
NZ2520SH晶振規格說明 |
條件 |
輸出頻率范圍 |
f0 |
1.5~80MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
電源電壓 |
VCC |
1.80 V to 3.3 V |
請聯系我們以了解更多相關信息 |
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作溫度 |
T_use |
-40℃ to +85℃ |
請聯系我們查看更多資料http://www.cnpsc.cn |
-40℃ to +105℃ |
|||
-40℃ to +125℃ |
|||
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
VIL |
20 % VCC Max. |
||
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度:
溫度:+15°C 至 +35°C,濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
