頻率：10.9~670MHz

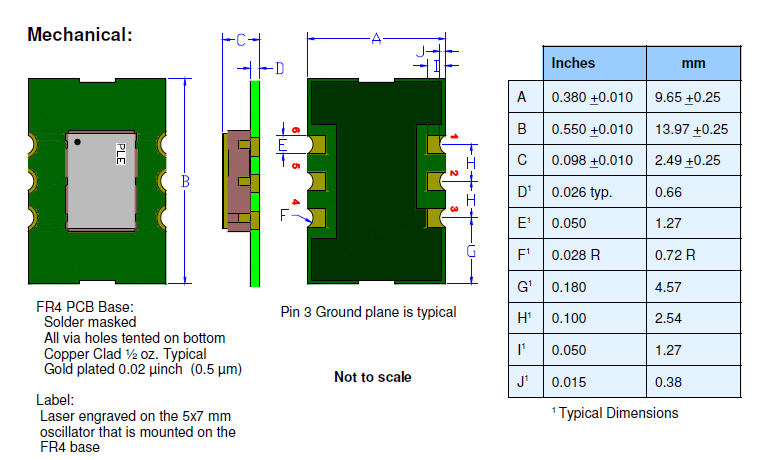

尺寸：14.0*9.7mm
Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.
Pletronics晶振,貼片晶振,LV91晶振,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
貼片晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
型號 |
符號 |
LV91 |
|
輸出規格 |
- |
LVDS |
|
輸出頻率范圍 |
fo |
10.9~670MHz |
|
電源電壓 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40?+85℃ |
|
運行溫度范圍 |
T_use |
-10?+70℃ ,-40?+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45?55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20?80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247?0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125?1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
Pletronics晶振環保方針:
Pletronics晶振致力于環境保護,包括預防污染.在晶體振蕩器,有源晶振產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.
Pletronics晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的壓電石英晶體、有源晶體、壓電陶瓷諧振器,晶體振蕩器,有源晶振產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.Pletronics晶振,貼片晶振,LV91晶振.
美國Silicon晶振/511BBA100M000BAG/6G室內路由器晶振/Si511有源差分振蕩器，尺寸5.00x3.20mm，頻率100MHZ，電壓3.3V，頻率穩定性25ppm,輸出邏輯LVDS，XO時鐘振蕩器（標準），OSC振蕩器，有源晶體振蕩器，有源貼片晶振，歐美進口晶振，5032mm有源晶振，LVDS差分晶振，LVDS輸出晶振，六腳貼片晶振，低抖動差分晶振，以太網專用差分晶振，電信差分晶振，交換機差分晶振，Si510/511 XO采用Skyworks Solutions的先進DSPLL技術以提供從100kHz到250MHz的任何頻率。與傳統XO不同其中每個輸出頻率需要不同的晶體，Si510/511使用一塊固定水晶和Skyworks Solutions的專有DSPLL合成器，以生成該范圍內的任何頻率。此IC基于該方法允許晶體諧振器提供增強的可靠性，改進的機械堅固性和優異的穩定性。
OSC振蕩器產品可廣泛用于SONET/SDH/OTN，千兆以太網，光纖通道/SAS/SATA，PCI Express，3G-SDI/HD-SDI/SDI，電信，交換機/路由器，FPGA/ASIC時鐘生成等領域.美國Silicon晶振/511BBA100M000BAG/6G室內路由器晶振/Si511有源差分振蕩器.
