頻率：8~160MHZ

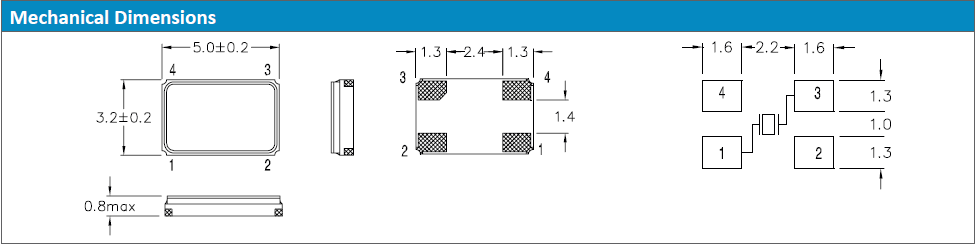

尺寸：5.0*3.2mm
QuartzChnik晶振,貼片晶振,QTC5A晶振,Quarztechnik作為德國振蕩石英晶體和振蕩器制造商已有50多年的歷史，我們生產各種產品 - 從通道晶體，振蕩石英晶體和石英振蕩器到基于壓電單晶的傳感器元件。我們的產品應用于所有類型的無線電應用，如用于制造振蕩器和壓力，溫度和質量敏感傳感器元件的精密晶體。除標準振蕩器外，我們還生產TCXO和VCTCXO。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振在選用晶片時應注意溫度范圍、無源晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。
|
QuartzChnik晶振規格 |
單位 |
QTC5A晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~160MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +125°C |
標準溫度 |
|
激勵功率 |
DL |
100μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10,30× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10~32pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英進口晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。QuartzChnik晶振,貼片晶振,QTC5A晶振
超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用進口石英晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞。（3）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司精工晶振將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了進口金屬面晶振產品的無鹵素化,向客戶提供對環境友好的環保產品.對應Quarztechnik制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行Quarztechnik綠化商品的認證.QuartzChnik晶振,貼片晶振,QTC5A晶振
德國Quarztechnik晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化，在商品的開發、制造、銷售、服務等各種過程中，致力于減少溫室效應氣體。提供從材料的選定到廢棄過程中考慮環境質量的產品。加強四腳貼片晶振制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。
Quarztechnik晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,5032貼片型晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件).
