大河晶振,貼片晶振,FCXO-05E晶振

頻率：1~50 MHz

尺寸：2.5*2.0mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.

訂購熱線：0755-27876201

RIVER ELETEC是以生產晶體、晶振，石英晶振,有源晶振,壓控振蕩器為主的電子元器件廠家。尤其在SMD型貼片晶振（表貼型）小型水晶元器件方面一直處于行業領先地位，積累了許多獨特的技術，贏得了“小型元器件找RIVER晶振”的信譽。大河晶振自1949年生產電阻以來，公司一貫重視開發具有獨特性能的石英晶振,陶瓷晶振,聲表面諧振器,有源晶振,壓控振蕩器元器件，經過60多年的發展，RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司，公司產品以不斷追求“小型化、高性能、高品質 ”為目標，服務于手機，IT，數碼，汽車等多個領域，擁有穩定的國內外客戶群體.

大河晶振,貼片晶振,FCXO-05E晶振 ,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

項目	符號	FCXO-05E晶振規格說明	條件
輸出頻率范圍	f₀	1~50 MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.80 V to 3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃ 40℃ to +105℃ 40℃ to +125℃	裸存
工作溫度	T_use	G: -20℃ to +70℃	請聯系我們查看更多資料http://www.cnpsc.cn
		H: -30℃ to +85℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

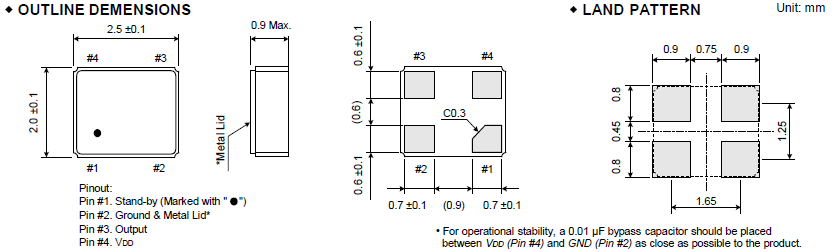

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。RIVER晶振環保方針:

大河晶振為了削減事業活動中排放的碳排放總量，提出了防止地球變暖的方針，為了達成目標，組織起防止地球變暖委員會，包括從產品與生產設備的設計、開發階段到生產工序的削減對策在內，由大河晶振集團整體持續不斷地推進全公司上下有組織的活動。隨著事業的成長，碳排放呈現增加的趨勢，但是大河將繼續推進由防止地球變暖特別委員會開展的活動，作為活動主體的事業所，通過橫向開展改進能源效率的措施、與積極實施性價比較高的節能措施，為削減大河集團整體的碳排放總量而努力。

大河晶振公司提供從材料的選定到廢棄過程中考慮環境質量的產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。積極參與公司內部活動和地區環境改善活動，為社會做出貢獻，實現公司的社會責任。大河晶振,貼片晶振,FCXO-05E晶振.

FCXO-05E晶振 OSC振蕩器超小型2520晶振
