頻率：30~250KHz

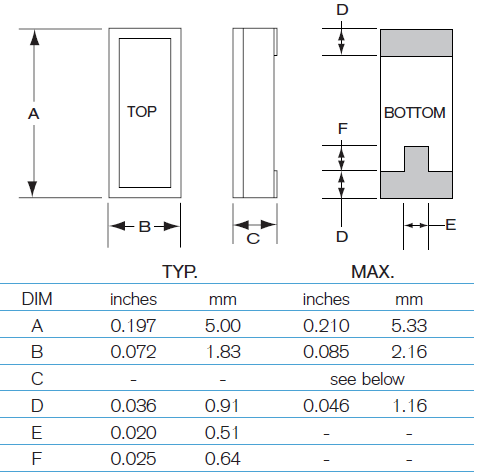

尺寸：5.0*1.83mm
STATEK晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型石英晶振,貼片晶振,石英晶體,有源振蕩器,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務.
Statek晶振,貼片晶振,CX4晶振,產Statek晶振公司是設計和制造高可靠頻率控制產品的領導者,研發生產低相位低抖動石英晶體振蕩器.以前要實現卓越的高系統性能需要消耗大量的石英晶體振蕩器,這對于很多應用領域而言是筆不小的開銷,因為空間上和電力方面都比較耗資源.為了實現客戶低消耗高收益的作業,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖動石英晶振,石英晶體振蕩器.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
|
Statek晶振規格 |
單位 |
CX4晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
30~250KHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +70°C -40°C ～ +85°C
-55°C ～ +125°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.cnpsc.cn |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
Statek晶振環保方針:
STATEK晶振公司在“制造、使用、有效利用、再利用”這樣一個石英水晶振蕩子,壓電石英晶體、有源晶體、石英晶振產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
STATEK晶振公司的目標是保證石英晶振,貼片晶振,晶體振蕩器,有源晶振產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進. 我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.Statek晶振,貼片晶振,CX4晶振.
