深受6G路由器喜愛的LVDS時鐘振蕩器原廠編碼AX3DAF1-100.0000T，掌握核心技術的艾伯康公司,十分擅長在短時間內開發產品線，隨著自身實力的增長，以及對于行業深度的洞察能力，使得艾博康能夠盡情在晶體行業取得偉大的成就，同時將自身的產品貢獻于世界各地，以此實現自我價值的同時也為廣泛應用程序提供理想解決方案，開發有源晶振編碼AX3DAF1-100.0000T，型號AX3，OSC晶振，XO時鐘振蕩器，LVDS差分振蕩器，尺寸為3.20mmx2.50mm，頻率為100MHZ，電壓3.3V，輸出為LVDS，產品特點：極低的RMS抖動:< 80fs類型(150fs最大@ 156.25MHz)，可在行業標準頻率之間，100MHz和212.5MHz，同類產品中功耗最低(16mA LVDS @156.25 mhz)，±25ppm穩定性在工業工作溫度(-40至+85ºC)，3.3V, 2.5V, 1.8V供電電壓選擇，LVPECL, LVDS, HCSL差分輸出，行業標準3.2x2.5x1.0毫米的足跡.
產品很適合用于各個應用程序之中，尤其適合串行總線，10G/40G/100G光以太網，網絡和溝通，射頻系統、基站(BTS)，數據中心，測試與測量等領域。
Mfr Part #
Mfr
Description
ASEMB-26.000MHZ-LY-T
Abracon LLC
MEMS OSC XO 26.0000MHZ CMOS SMD
ACH-50.000MHZ-EK
Abracon LLC
XTAL OSC XO 50.0000MHZ HCMOS TTL
ACHL-40.000MHZ-EK
Abracon LLC
XTAL OSC XO 40.0000MHZ HCMOS TTL
ASDMB-19.200MHZ-LY-T
Abracon LLC
MEMS OSC XO 19.2000MHZ LVCMOS
ASDMB-20.000MHZ-LY-T
Abracon LLC
MEMS OSC XO 20.0000MHZ LVCMOS
ASDMB-50.000MHZ-LY-T
Abracon LLC
MEMS OSC XO 50.0000MHZ LVCMOS
ASVMB-18.432MHZ-LY-T
Abracon LLC
MEMS OSC XO 18.4320MHZ LVCMOS
ASDMB-48.000MHZ-XY-T
Abracon LLC
MEMS OSC XO 48.0000MHZ LVCMOS
ASFLMB-100.000MHZ-LR-T
Abracon LLC
MEMS OSC XO 100.0000MHZ LVCMOS
ASDMB-100.000MHZ-LY-T
Abracon LLC
MEMS OSC XO 100.0000MHZ LVCMOS
AK2DAF1-156.25000T
Abracon LLC
XTAL OSC XO 156.25MHZ 3.3V LVDS
AX3DAF1-100.0000T
Abracon LLC
XTAL OSC XO 100MHZ 3.3V LVDS
AX3DAF1-148.5000T
Abracon LLC
XTAL OSC XO 148.5MHZ 3.3V LVDS
ASEMPLV-100.000MHZ-LR-T
Abracon LLC
MEMS OSC XO 100.0000MHZ LVDS SMD
ASEMPLV-156.250MHZ-LR-T
Abracon LLC
MEMS OSC XO 156.2500MHZ LVDS SMD
AK5DAF1-100.0000T2
艾博康進口振蕩器
XTAL OSC XO 100MHZ 3.3V LVDS
ASFLMPLV-148.3516MHZ-LY-T
Abracon LLC
MEMS OSC XO 148.3516MHZ LVDS SMD
ASG-D-V-A-122.880MHZ
Abracon LLC
XTAL OSC VCXO 122.8800MHZ LVDS
ABLNO-V-96.000MHZ-T2
Abracon LLC
XTAL OSC VCXO 96.0000MHZ LVCMOS
AST3TQ-V-10.000MHZ-28
Abracon LLC
XTAL OSC VCTCXO 10.0000MHZ LVCMO
AST3TQ-T-16.384MHZ-28
Abracon LLC
XTAL OSC TCXO 16.3840MHZ LVCMOS
AST3TQ-T-30.720MHZ-28
Abracon LLC
XTAL OSC TCXO 30.7200MHZ LVCMOS
AST3TQ-T-40.000MHZ-28
Abracon LLC
XTAL OSC TCXO 40.0000MHZ LVCMOS
AST3TQ-10.000MHZ-2
Abracon LLC
XTAL OSC TCXO 10.0000MHZ LVCMOS
ABLJO-V-160.000MHZ
Abracon LLC
XTAL OSC VCXO 160.0000MHZ LVCMOS
AST3TQ53-T-10.000MHZ-5-C
Abracon LLC
XTAL OSC TCXO 10.0000MHZ LVCMOS
AOCJY1-100.000MHZ-E-SW
Abracon LLC
XTAL OSC VCOCXO 100.0000MHZ SNWV
F156M525000S001
Abracon LLC
OSCILLATOR
X16M378031L002
Abracon LLC
OSCILLATOR
T16M000000S011
Abracon LLC
OSCILLATOR
X48M000000S048
Abracon LLC
OSCILLATOR
X32K768S136
Abracon LLC
OSCILLATOR
X16M378031L001
Abracon LLC
OSCILLATOR
X8M000000S120
Abracon LLC
OSCILLATOR
C8M000000S010
Abracon LLC
OSCILLATOR
X25M000000S210
Abracon LLC
OSCILLATOR
O50M000000S058
Abracon LLC
OSCILLATOR
X16M379200S001
Abracon LLC
OSCILLATOR
M7M372800S001
Abracon LLC
OSCILLATOR
ClearClockTM有源晶振系列特別適用于光收發模塊和數據中心架構，這些應用主要采用具有出色的相位噪聲和RMS抖動性能的156.25MHz本地晶振，可做為10G、40G、100G和即將推出的400G系統的系統時鐘。Abracon最近推出了ClearClockTM 振蕩器AK2系列，采用微型陶瓷封裝，尺寸僅為2.5 x 2.0 x 1.0 mm。隨著AK2加入ClearClockTM系列，Abracon現提供全套抖動性能卓越的石英晶振解決方案，封裝尺寸分別為業界標準5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm。詳情請見表1。
該三次泛音ClearClockTM解決方案采用特定切割角度設計，可在-40?C到+85?C的溫度范圍內滿足嚴格的頻率穩定性要求。下圖1-4概述了AK2、AX3、AK5和AK7器件在156.25 MHz諧振頻率下的溫度穩度性能。

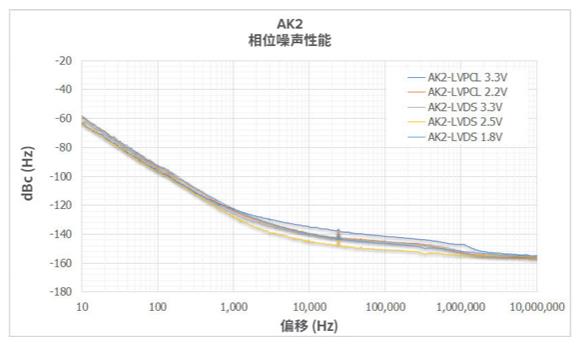

ClearClockTM系列的關鍵性能優勢在于單邊帶相位噪聲特性和相關的RMS抖動。圖5展示了AK2 (2.5 x 2.0 x 1.0 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。
圖6總結了AX3 (3.2 x 2.5 x 1.0 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。深受6G路由器喜愛的LVDS時鐘振蕩器原廠編碼AX3DAF1-100.0000T.

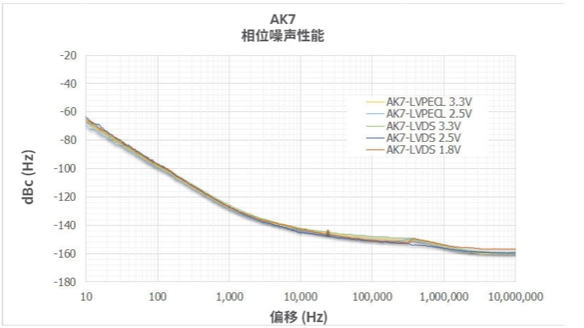

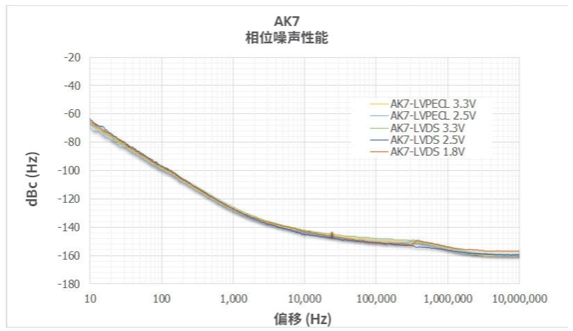

圖8總結了AK7 (5.0 x 7.0 x 1.8 mm) 器件在所有可用電平 (Vdd ) 下采用LVPECL和LVDS輸出格式時的典型相位噪聲性能。

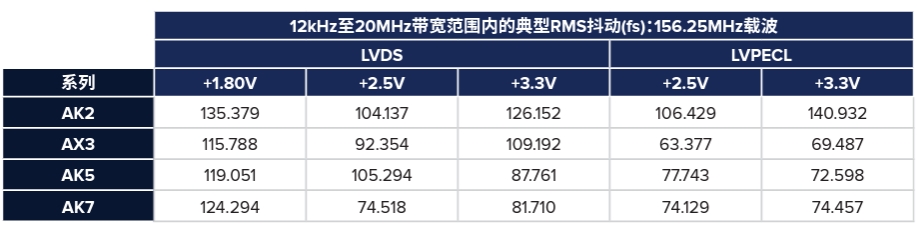

表2總結了ClearClockTM系列四個主要產品在載波為156.25MHz時的典型RMS抖動性能。如下數據所示，該系列器件經過優化設計，可滿足當今光收發模塊、數據中心、儀器儀表應用和其他要求數據速率為10G、40G、100G、200G和400Gbps的精密垂直應用的嚴格RMS抖動要求。
AK2、AX3、AK5和AK7解決方案具有出色的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于要求保證最大RMS抖動性能為100fS的系統，AK5和AK7 OSC振蕩器解決方案在工作電壓為3.3v時，不管是采用LVDS還是LVPECL輸出格式，均可滿足這一要求。
ASGTX5 溫補晶振（TCXO）系列除了提供標準頻率（廠家無法配置）的ClearClockTM解決方案，Abracon還開發了ASGTX5系列。此系列可以滿足Stratum-IV時鐘系統的總穩定度要求：最大32ppm。該要求包括初始設置公差、晶振經過回流焊后的頻率偏移、供電電壓和負載變化導致的頻率偏差，在工作溫度范圍-40℃到+ 85℃的頻率偏差，以及老化（20年）偏差等。
ASGTX5溫補晶振（TCXO）解決方案可在15.0MHz至2.1GHz之間的任何載頻下滿足上述嚴格要求。然而，為了達到這一精度，該解決方案的RMS抖動稍差于相對應的三次泛音ClearClockTM方案。例如，該方案在156.25MHz載波上表現出小于350fs的典型RMS抖動。
除了標準LVDS、LVPECL和HCSL之外，ASGTX5還提供CML差分輸出格式。需要CML輸出類型的系統應用必將從ASGTX5系列中受益。
盡管ASGTX5器件在-40?C至+85?C的規定最大誤差為3.0ppm，但在此溫度范圍內，其精度通常優于±1.0 ppm。下圖9概述了ASGTX5器件在156.25 MHz載波下的溫度穩定性。
顯然，這些器件經過優化設計，可滿足當今要求數據速率為10G、40G、100G、200G和400Gbps的精密應用的嚴格RMS抖動要求。Abracon長期致力于提供性能差異化的解決方案，特別是滿足超低RMS抖動時鐘要求，本白皮書中討論的器件涵蓋了所有流行封裝選項和頻率輸出格式。對于工作電壓為+3.3 V，在156.25 MHz載波上保證RMS抖動最大值為100fS的系統，AK5和AK7石英晶體振蕩器解決方案無疑是最佳選擇。這些解決方案分別提供5.0 x 3.2 mm和5.0 x 7.0 mm封裝。如果設計存在尺寸限制問題，AX3 (3.2 x 2.5 x 1.0 mm) 或AK2 (2.5 x 2.0 x 1.0 mm)都是理想的選擇，分別提供150fs和200fs的最大RMS抖動性能。AK2、AX3、AK5和AK7器件均可提供LVDS、LVPECL或HCSL業界標準輸出格式。
ASGTX5系列采用5.0 x 3.2 x 1.8 mm SMT封裝，總體穩定度表現優于Stratum-IV所要求的±32 ppm。即使采用內置溫度補償，該系列器件在156.25MHz載波上也表現出小于350fs的典型RMS抖動性能。此外，ASGTX5可提供全部四種標準差分輸出格式（LVDS、HCSL、LVPECL或CML），可輸出15MHz至2.1GHz之間的任何頻率，其中格式為HCSL時最高輸出頻率可達700MHz。該系列非常適合對頻率精度要求嚴格、高載波頻率（例如1.00GHz）或CML差分輸出的系統。
