Abracon ClearClockTM晶體振蕩器系列解決方案

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-09-08 14:45:17【大中小】

分享到：

Abracon ClearClockTM晶體振蕩器系列解決方案，由于不斷增加的時鐘抖動，系統設計者面臨著與參考時鐘抖動相關的基本挑戰需要更小的形狀因子：隨著參考振蕩器內石英晶體的尺寸減小，保持優異rms抖動性能的能力變得具有挑戰性。隨著不斷的需求無論是系統的整體尺寸還是功能，設計者都在尋找滿足最佳要求的參考時鐘小尺寸收斂和抖動性能。

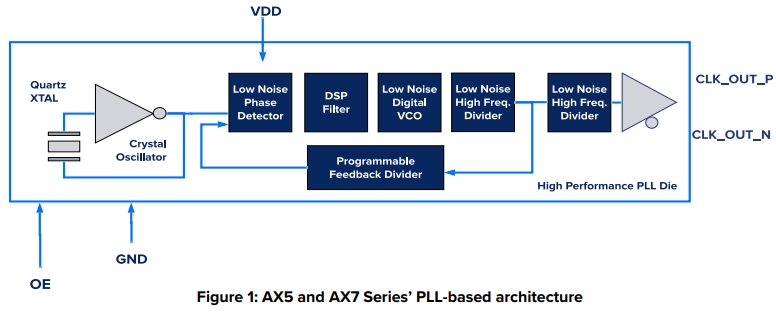

從一開始，Abracon就專注于始終如一地實現這種融合以微型形狀因子生產超低均方根抖動時鐘解決方案。2018年，Abracon推出了兩款ClearClockTM系列下的解決方案，5x3.2mm和5x7mm封裝的AX5和AX7系列有源晶體振蕩器，分別地這些設備基于復雜的PLL技術，如圖1所示卓越的均方根抖動性能–通常在載波12kHz至20MHz范圍內優于150fs。

在上述PLL方法中，采用了一些技術來提高相位噪聲的限制檢測器底板，使相位噪聲斜率提高了收斂性——進一步遠離載波。AX5和AX7設備經過優化，可滿足50MHz和2.1GHz載波之間的市場需求頻率。這些設備可以配置為之前指定的Abracon的生產設施。憑借提供業界領先的頻率上限的能力，AX5和AX7解決方案非常適合需要大于200MHz時鐘的應用參考.

Abracon進一步認識到，對需要100至200MHz時鐘的客戶的需求日益增長與基于PLL的AX5和AX7設備相比，具有更小形狀因數的解決方案。這些要求是通常以PCI Express（PCIe）、光收發器、數據存儲和網絡設計為中心。
作為回應，Abracon推出了第三泛音ClearClockTM OSC振蕩器解決方案：AK2、AX3、AK5和AK7系列這些設備使用更安靜的架構，實現卓越的超低均方根抖動性能和業界領先的微型封裝能效.

例如，2.5x2.0x1.0mm AK2 ClearClockTM提供盡可能低的外形典型的均方根抖動性能為117fs@156.25MHz，LVDS輸出格式為+2.5V偏置在遠離載波的12kHz到20MHz帶寬上，最大保證抖動性能為200fs。（見圖2。）

AX3 ClearClockTM有源晶振采用3.2 x 2.5 x 1.0 mm封裝，可提供低于80fs的典型均方根抖動在156.25MHz載波上，LVPECL輸出格式的+3.3V偏置。（參見上一頁的圖3。）
第三泛音設備性能的秘訣在于其架構的簡單性。精心設計第三泛音晶體空白，連同所需載波信號的適當捕獲，確保在感興趣的載波上具有出色的均方根抖動性能。

Mfr Part #	Mfr	Description	Series	Type	Frequency	Output	Voltage - Supply
AX3DCF1-156.2500T	Abracon LLC	XTAL OSC XO 156.25MHZ 1.8V LVDS	ClearClock™ AX3	XO (Standard)	156.25 MHz	LVDS	1.8V
AK2ADDF1-100.000T	Abracon LLC	XTAL OSC XO 100.0000MHZ LVDS SMD	AK2A	XO (Standard)	100 MHz	LVDS	2.375V ~ 3.63V
AX3PAF1-156.2500T	Abracon LLC	XTAL OSC XO 156.25MHZ 3.3V LVPEC	ClearClock™ AX3	XO (Standard)	156.25 MHz	LVPECL	3.3V
AX3HAF1-156.2500T	Abracon LLC	XTAL OSC XO 156.25MHZ 3.3V HCSL	ClearClock™ AX3	XO (Standard)	156.25 MHz	HCSL	3.3V
ASTMHTFL-18-33.000MHZ-ZR-N-T	Abracon LLC	MEMS OSC XO 33.0000MHZ LVCMOS	ASTMHT	XO (Standard)	33 MHz	LVCMOS	1.8V
ASTMHTE-48.000MHZ-ZJ-E-T	Abracon LLC	MEMS OSC XO 48.0000MHZ LVCMOS	ASTMHT	XO (Standard)	48 MHz	LVCMOS	2.25V ~ 3.63V
AK3ADDF1-156.2500T3	Abracon LLC	XTAL OSC XO 156.25MHZ LVDS SMD	AK3A	XO (Standard)	156.25 MHz	LVDS	2.375V ~ 3.63V
ASVV-32.768MHZ-N152-T	Abracon LLC	XTAL OSC VCXO 32.7680MHZ CMOS	ASVV	VCXO	32.768 MHz	CMOS, TTL	3.3V
ASVV-20.000MHZ-N152-T	Abracon LLC	XTAL OSC VCXO 20.0000MHZ CMOS	ASVV	VCXO	20 MHz	CMOS, TTL	3.3V
ASVV-16.384MHZ-N152-T	Abracon LLC	XTAL OSC VCXO 16.3840MHZ CMOS	ASVV	VCXO	16.384 MHz	CMOS, TTL	3.3V
ASVV-40.000MHZ-N102-T	Abracon LLC	XTAL OSC VCXO 40.0000MHZ CMOS	ASVV	VCXO	40 MHz	CMOS, TTL	3.3V
AK2ADDF1-200.000T	Abracon LLC	XTAL OSC XO 200.0000MHZ LVDS SMD	AK2A	XO (Standard)	200 MHz	LVDS	2.375V ~ 3.63V
AK3APAF1-212.2500T	Abracon LLC	XTAL OSC XO 212.2500MHZ LVPECL	AK3A	XO (Standard)	212.25 MHz	LVPECL	3.3V
AK3ADDF1-212.500T3	Abracon LLC	XTAL OSC XO 212.5MHZ LVDS SMD	AK3A	XO (Standard)	212.5 MHz	LVDS	2.375V ~ 3.63V
AK7DAF1-125.0000T2	Abracon LLC	XTAL OSC XO 125MHZ 3.3V LVDS	ClearClock™ AK7	XO (Standard)	125 MHz	LVDS	3.3V
AX3PAF1-125.0000	Abracon LLC	XTAL OSC XO 125MHZ 3.3V LVPECL	ClearClock™ AX3	XO (Standard)	125 MHz	LVPECL	3.3V
ASTMUPLPE-156.250MHZ-LJ-E-T	Abracon LLC	MEMS OSC XO 156.2500MHZ LVPECL	ASTMUPLP	XO (Standard)	156.25 MHz	LVPECL	2.25V ~ 3.63V
ASVTX-11-A-20.000MHZ-T	Abracon LLC	XTAL OSC VCTCXO 20.0000MHZ SNWV	ASVTX-11	VCTCXO	20 MHz	Clipped Sine Wave	3V
ASTMHTD-50.000MHZ-ZJ-E-T	Abracon LLC	MEMS OSC XO 50.0000MHZ LVCMOS	ASTMHT	XO (Standard)	50 MHz	LVCMOS	2.25V ~ 3.63V
ASTMHTA-24.000MHZ-ZJ-E-T	Abracon LLC	MEMS OSC XO 24.0000MHZ LVCMOS	ASTMHT	XO (Standard)	24 MHz	LVCMOS	2.25V ~ 3.63V
AX5DBF1-600.0000T	Abracon LLC	OSC XO 600MHZ 2.5V LVDS	ClearClock™ AX5	XO (Standard)	600 MHz	LVDS	2.5V
AX5PAF1-300.0000T	Abracon LLC	OSC XO 300MHZ 3.3V LVPECL	ClearClock™ AX5	XO (Standard)	300 MHz	LVPECL	3.3V
AX7DAF2-322.265625T	Abracon LLC	XTAL OSC XO 322.26562MHZ LVDS	ClearClock™ AX7	XO (Standard)	322.26562 MHz	LVDS	3.3V
ASG-C-V-A-122.880MHZ-T	Abracon LLC	XTAL OSC VCXO 122.8800MHZ LVCMOS	ASG-C	VCXO	122.88 MHz	LVCMOS	3.3V
ABLNO-V-122.880MHZ-T	Abracon LLC	XTAL OSC VCXO 122.8800MHZ LVCMOS	ABLNO	VCXO	122.88 MHz	LVCMOS	3.3V
ABFM1-200.000MHZ-V-T	Abracon LLC	XTAL OSC 200.0000MHZ SMD	ABFM	XO (Standard)	200 MHz	LVDS	2.5V
AX7DAF1-712.5200T	Abracon LLC	XTAL OSC XO 712.5200MHZ LVDS SMD	ClearClock™ AX7	XO (Standard)	712.52 MHz	LVDS	3.3V
AST3TQ-T-10.000MHZ-28	Abracon LLC	XTAL OSC TCXO 10.0000MHZ LVCMOS	AST3TQ-28	TCXO	10 MHz	LVCMOS	3.3V
AOCJYR-20.000MHZ-M5627LF-T	Abracon LLC	XTAL OSC OCXO 20.0000MHZ LVCMOS	AOCJYR	OCXO	20 MHz	LVCMOS	3.3V
AOCJY-100.000MHZ-E-T	艾博康晶振	XTAL OSC VCOCXO 100.0000MHZ CMOS	AOCJY	VCOCXO	100 MHz	CMOS	3.3V
AOCJY-38.880MHZ-E-T	Abracon LLC	XTAL OSC VCOCXO 38.8800MHZ CMOS	AOCJY	VCOCXO	38.88 MHz	CMOS	3.3V
ASEMB-12.000MHZ-LC-T	Abracon LLC	MEMS OSC XO 12.0000MHZ CMOS SMD	ASEMB, Pure Silicon™	XO (Standard)	12 MHz	CMOS	1.8V ~ 3.3V
ASDM1-25.000MHZ-LC-T	Abracon LLC	MEMS OSC XO 25.0000MHZ LVCMOS	ASDM, Pure Silicon™	XO (Standard)	25 MHz	LVCMOS	3.3V
ASEMB-24.000MHZ-LC-T	Abracon LLC	MEMS OSC XO 24.0000MHZ CMOS SMD	ASEMB, Pure Silicon™	XO (Standard)	24 MHz	CMOS	1.8V ~ 3.3V
AST3TQ-T-20.000MHZ-28	Abracon LLC	XTAL OSC TCXO 20.0000MHZ LVCMOS	AST3TQ-28	TCXO	20 MHz	LVCMOS	3.3V
AST3TQ-T-24.576MHZ-50-C	Abracon LLC	XTAL OSC TCXO 24.5760MHZ LVCMOS	AST3TQ-50	TCXO	24.576 MHz	LVCMOS	3.3V
AOCJY3-100.000MHZ-E-SW	Abracon LLC	XTAL OSC VCOCXO 100.0000MHZ SNWV	AOCJY3	VCOCXO	100 MHz	Sine Wave	3.3V
AOCJY3A-100.000MHZ-F	Abracon LLC	XTAL OSC VCOCXO 100.0000MHZ CMOS	AOCJY3	VCOCXO	100 MHz	CMOS	5V
AOCJY3B-10.000MHZ-E-SW	Abracon LLC	XTAL OSC VCOCXO 10.0000MHZ SNWV	AOCJY3	VCOCXO	10 MHz	Sine Wave	12V
AOCJY7TQ-X-100.000MHZ-1	Abracon LLC	XTAL OSC OCXO 100.0000MHZ SNWV	AOCJY7TQ	OCXO	100 MHz	Sine Wave	12V
ASDKDV-32.768KHZ-LR-T	Abracon LLC	XTAL OSC XO 32.7680KHZ CMOS SMD	ASDKDV	XO (Standard)	32.768 kHz	CMOS	1.62V ~ 3.63V
ASDMB-48.000MHZ-LC-T	Abracon LLC	MEMS OSC XO 48.0000MHZ LVCMOS	ASDMB, Pure Silicon™	XO (Standard)	48 MHz	LVCMOS	1.8V ~ 3.3V
EMK41H2J-14.31818M	Abracon LLC	EMK41	*	-	-	-	-
EMK33G2H-66.667M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-17.734475M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-108.000M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-106.250M	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-33.333M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-36.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-25.000M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-60.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-48.000M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-125.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-44.2368M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2J-12.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-33.333M	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-2.4576M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-12.000M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-48.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-27.000M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-22.5792M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-66.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-25.000M TR	Abracon LLC	EMK33	*	-	-	-	-
EMK33G2H-17.734475MTR	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2H-74.250M	Abracon LLC	EMK33	*	-	-	-	-
EMK33H2J-18.432M	Abracon LLC	EMK33	*	-	-	-	-

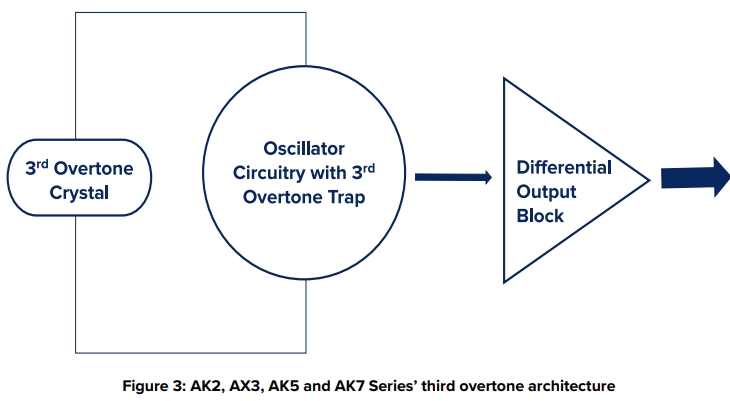

如圖3所示，第三泛音架構沒有采用典型的PLL方法，因此沒有“上轉換”。簡單地說生成的信號，因此，最終輸出頻率與諧振頻率具有一對一的相關性第三泛音石英晶體的頻率。分數或整數乘法的缺失簡化了設計，并以盡可能小的尺寸提供最佳抖動。Abracon ClearClockTM晶體振蕩器系列解決方案.

前面提到的AX3 ClearClockTM設備可以通過LVDS偏置在+1.8V、+2.5V或+3.3V或HCSL輸出，并且在具有LVPECL輸出配置的+2.5V和+3.3V下。具有全面的了解市場需求，Abracon在12世紀開發了AX3系列超低抖動時鐘以下列出的唯一載波頻率：
100.00, 114.00, 114.285, 120.00, 122.88, 125.00, 135.00, 148.50, 150.00, 155.52, 156.25 and 200.00MHz

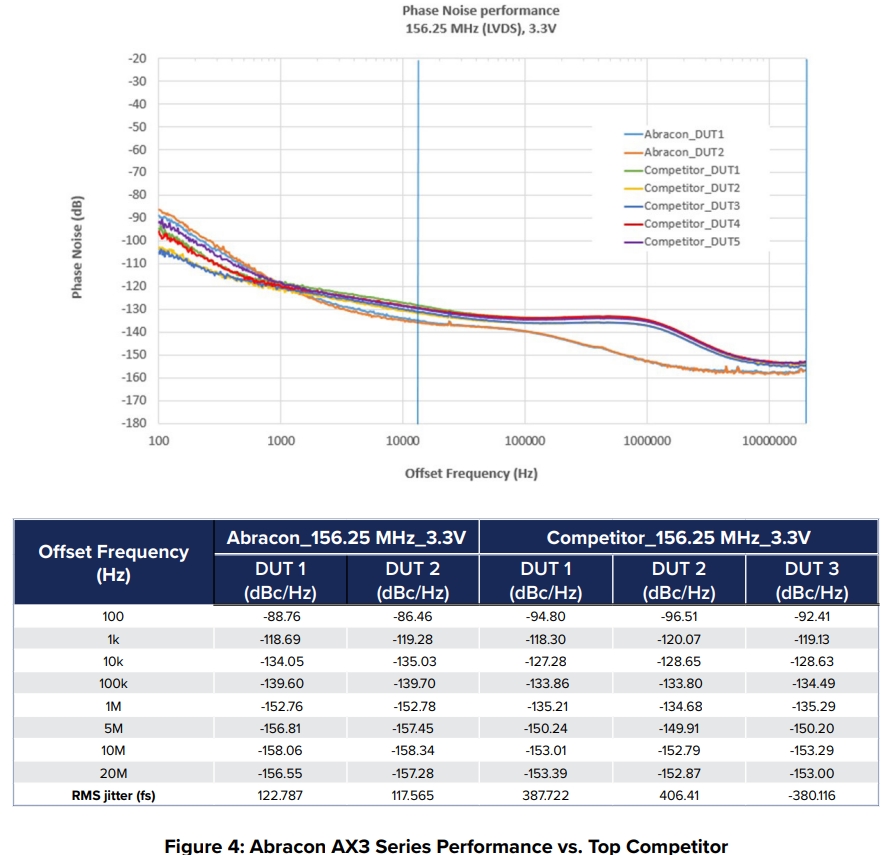

Abracon將AX3系列的性能與主要競爭對手的解決方案進行了比較包裝尺寸。在下一頁中，圖4顯示了AX3的性能優于主要競爭對手在156.25MHz載波下均方根抖動性能的平均值為68%。
圖31

Abracon認為競爭對手的解決方案是基于Inverted Mesa Crystal技術不采用如AX3家族的第三泛音晶體結構。此外，內部的有源電路競爭對手的設備在10kHz到1MHz之間顯示出大約-135dBc/Hz的噪聲閾值偏離載波。此限制有助于降低帶寬上的均方根抖動性能感興趣的頻率（12kHz至20MHz）。

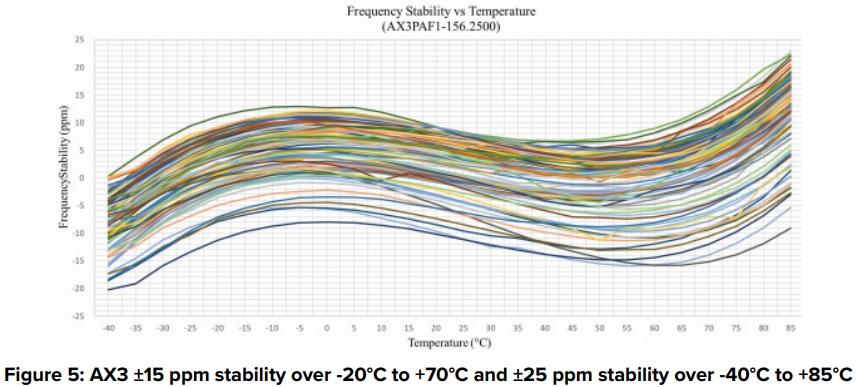

為了確保在20年的產品壽命內符合±50 ppm的全包頻率穩定性，Abracon優化了第三泛音晶體，并使其在-20°C至+70°C范圍內達到±15ppm的穩定性在-40°C至+85°C范圍內的±25 ppm穩定性，如圖5所示。

圖32
具有設定公差，可通過回流、頻率推拉和老化進行轉換，產品壽命超過20年壽命–這種優化確保AX3系列設備將保持在所需的±50ppm范圍內在20年的產品使用壽命內的所有包含邊界條件。
系統設計者需要滿足尺寸、性能和成本限制的創新時鐘解決方案。
Abracon的功率和抖動優化的ClearClockTM石英晶體振蕩器系列提供了理想的收斂性小尺寸和卓越的抖動性能，滿足下一代rms抖動要求通信、云計算、數據存儲和射頻應用。
AX5和AX7系列采用鎖相環架構，以滿足需要計時的應用參考大于200MHz。然而，第三泛音解決方案，特別是AK2和AX3系列，非常適合需要100到200個緊湊型時鐘設備的空間受限設計MHz載波頻率范圍。
Abracon的ClearClockTM系列在20年的產品中提供了嚴格的、包羅萬象的頻率精度生活這些設備具有LVPECL、LVDS或HCSL輸出配置。
ClearClockTM設備可通過以下Abracon的全球分銷網絡獲得行業標準封裝尺寸：5.0x7.0、5.0x3.2、3.20x2.5和2.5 x 2.0（mm）。可用范圍確保更換能力下降.
