所有人都知道一個電子產品的主要的功能,性能都是源自于它的主板PCB,在設計PCB時是很重要的,其次要看選用的電子元件,是否匹配,是否能達到預期的效果.晶振則是電子產品中的必需品,那你可知道選對一個石英晶振是有多重要,頻率穩定性是有多重要.下面就簡單講述一下.
頻率穩定性有多重要？
頻率穩定性是衡量振蕩器的輸出頻率在工作過程中由于溫度變化而可能發生的變化.如果頻率漂移超出了應用程序的預期,定時誤差可能會出現.頻率穩定性以百萬分之一或ppm表示,相對于特定溫度范圍內的標稱頻率.
振蕩器使用在制造過程中以不同角度切割的石英晶振來產生不同的溫度響應.普通XO溫度穩定性
評級包括20ppm,50ppm和100ppm.ppm越低意味著輸出頻率在給定的溫度范圍內越穩定.
值得注意的是,頻率穩定性只是了解振蕩器頻率變化的一個方面.潛在頻率偏差的完整測量稱為總穩定性,它是溫度下頻率穩定性,25°C下初始精度以及特定時間和溫度下老化的總和.如圖3所示,總穩定性揭示了石英晶體振蕩器在其工作壽命期間可能產生的最差頻率.

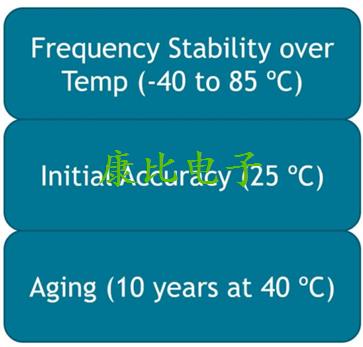

圖1:總體穩定性的組成部分.
XO可能在溫度范圍內具有優異的頻率穩定性,但這種測量僅與它在室溫下提供的標稱頻率相關.因此,對于某些設備,如SAW振蕩器,SAW濾波器初始精度誤差可能相當大,必須加以考慮.
類似地,晶振經過長時間緩慢老化,這導致輸出頻率緩慢漂移.一些振蕩器供應商規定在25℃下老化僅一年,而更保守的供應商規定在更高溫度下老化10年,為長期運行提供了更可靠的保證.
老化條件會對振蕩器的總體穩定性產生重大影響,有時會使蘋果比較困難.當有疑問時,在更嚴格的條件下,使用具有保證規格的定時裝置來提供更多的設計余量會更安全.康比電子將的會定期更新技術資料支持.
