微機電系統——振蕩器JSO交流系列汽車互補金屬氧化物半導體輸出邊緣控制
新的JauchJSO交流振蕩器系列提供獨特的功能——邊緣控制!
邊沿控制是一項高級功能,通過根據客戶需求選擇石英晶體振蕩器輸出信號的邊沿壓擺率來控制電磁干擾耗散或驅動高容性負載.
邊緣控制默認選擇:
默認的邊緣控制選擇"D"可用于大多數應用,這些應用應驅動最大負載電容30pF至約83MHz晶振,最大負載電容15pF至83MHz以上.
然而,邊緣控制為您提供了更大的靈活性,使輸出驅動器性能與您的電路特性相匹配.
快速邊緣的邊緣控制選擇:
相對于標準負載電容的默認邊沿控制設置,邊沿控制可以配置為通過加快信號邊沿來驅動大于30pF的高電容負載.這可能有助于消除額外的信號緩沖器,同時保持全輸出擺幅.
此外,加速信號邊沿可以改善具有噪聲供電軌的系統中的時鐘抖動,因為更快的上升沿和下降沿時間降低了接收由系統噪聲疊加的時鐘信號的電路中的高電平或低電平的檢測不確定性.
然而,如果選擇快速信號邊沿,振蕩器的電源電流將略有增加.
慢速邊緣的邊緣控制選擇:
慢速信號邊沿在電磁干擾敏感電路環境中可能很有用,但是必須注意后續電路所需的上升和下降時間,以確保信號完整性.
隨著輸入輸出負載的輸出電流減少,降低邊沿壓擺率可以節省石英晶體振蕩器的電源電流.
邊緣控制和信號擺動:
在較高頻率下,如果通過將某個邊沿控制設置與現有輸出負載電容相結合來配置過慢的信號邊沿,則輸出信號可能不再進行軌到軌擺動.
請參考下表,根據實際邊沿控制設置和仍然顯示軌到軌輸出擺幅的輸出負載,顯示最大振蕩器輸出頻率.
如果不需要軌到軌輸出擺幅,邊沿控制設置可用于有意控制輸出幅度.
為了估計信號軌到軌擺動的最大頻率,可以使用以下公式,該公式基于閾值水平為10%和90%時的典型上升和下降時間Tr和Tf:

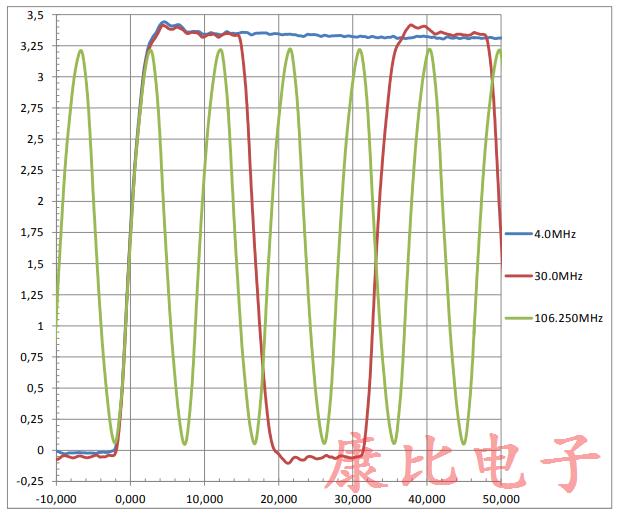

示例1–高頻受限擺動
條件:電源電壓3.3V,CL=30pF,默認邊沿控制設置D=3,3個頻率

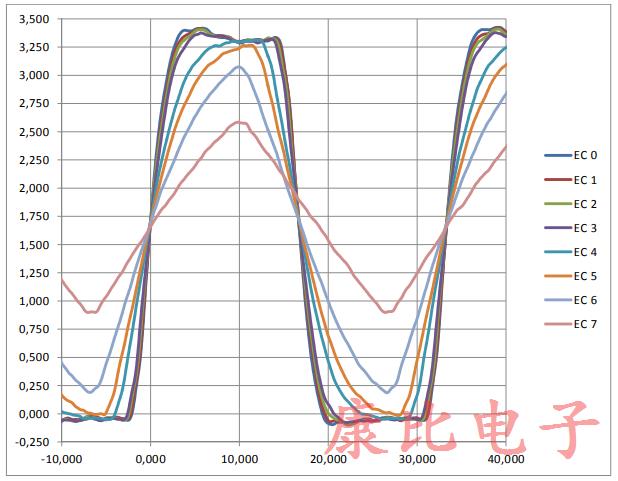

示例2-恒定負載下上升/下降沿與邊沿控制設置條件的變化:電源電壓3.3V,CL=30pF,30.0MHz,邊沿控制設置0~7

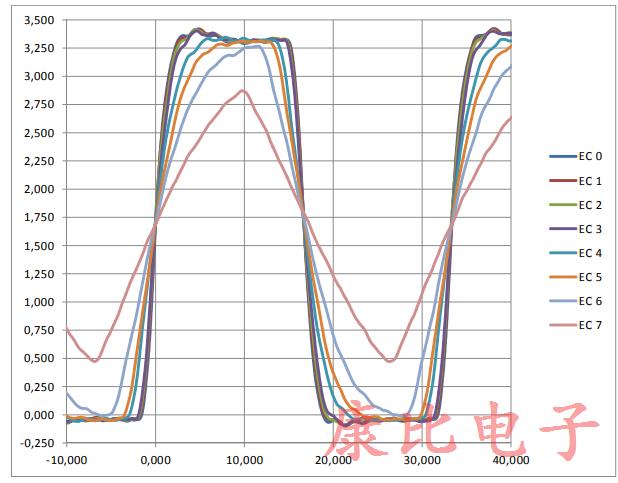

示例2-恒定負載下上升/下降沿相對于邊沿控制設置的變化
條件:電源電壓3.3V,CL=45pF,30.0MHz,邊沿控制設置0~7
默認邊沿控制設置和電源電壓:
由于某個邊沿控制設置和某個輸出負載電容的上升和下降時間也取決于電源電壓,請參考邊沿控制表,該表指的是您的標稱電源電壓.請注意,默認設置“D”隨標稱電源電壓而變化.
