NDK是一家日本晶振生產廠商,中文名叫日本電波株式會社,自成立以來致力于石英晶振產品的研究,并努力突破自身晶振生產水平;經過多年的發展,以及技術積累,現如今的NDK晶振公司可以說是實力雄厚;如今通信技術快速發展,各晶振廠家也在加快研究能夠適應5G應用的石英晶振產品.而NDK這款料號為NT7050BC的溫補晶振就恰好能夠使用與5G,網絡通信,基站等通信應用設備上,功能特性相當硬核.
NDK用于通信領域的NT7050BC是一款體積為7050mm的大體積溫補晶振,頻寬為10~40MHz,精度為±0.1ppm;它高精度的性能是它能夠應用于現今5G技術的主要原因,再一個就是溫補晶振具備根據溫度變化來調節頻率變化量的功能,這就更加確保了該款晶振的產品性能.下面我們具體來了解一下這款無線通信晶振.
1.NT7050BC貼片晶振的相關特性:
①優越的溫度特性:±0.1×10-6/-40～+105℃
②低相位噪聲特性:Typ.-97dBc/Hz@10Hz
③輸出規格:CMOS或ClippedSine
④帶有Enable/Disable功能.
⑤4個PIN腳也可對應
2.NT7050BC的規格參數書:
|
型名 |
NT7050BC |
|
額定頻率范圍(MHz) |
10～40 |
|
尺寸大(L×W×H:mm) |
7.0×5.0×2.0 |
|
電源電壓[VCC](V) |
+3.3±5% |
|
消耗電流(mA) |
Max.10 |
|
輸出規格 |
CMOS/Clippedsine |
|
波形對稱MintoMax(%) |
40～60 |
|
輸出負載條件 |
15pF/10kΩ//10pF |
|
工作溫度范圍(°C) |
-40～+105 |
|
儲存溫度范圍(°C) |
-55～+125 |
|
頻率溫度特性 |
Max.±0.1×10-6 |
|
綜合頻率允許偏(*1) |
Max.±4.6×10-6 |
|
Enable/Disable功能 |
Enable:Min.70%VCCorOPENDisable:Max.30%VCC |
*1.綜合石英晶振振蕩頻率允許偏差包含頻率溫度特性、初期偏差、電源電壓頻率變動特性、負載頻率變動特性和老化率(15年).

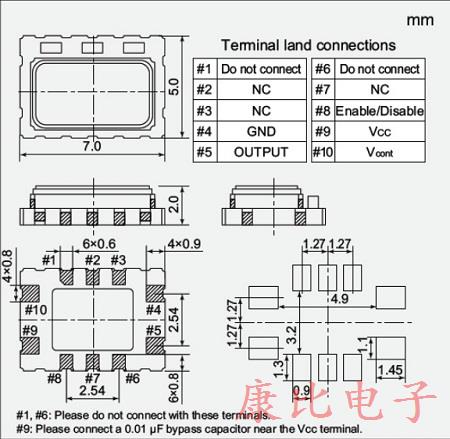

3.NT7050BC有源晶振的規格參數:

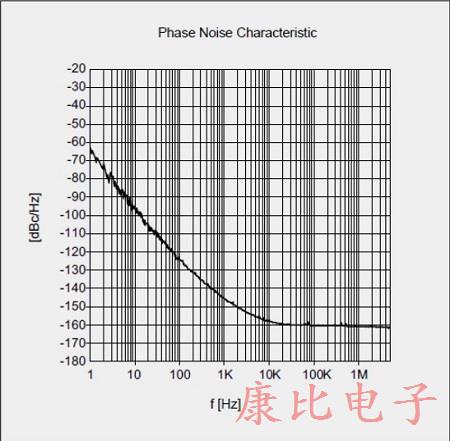

4.NT7050BC貼片晶振的相位噪聲特性圖
可見該溫度補償晶振的性能相當優越,雖然體積比較大,但是它是應用于工業的產品,體積大對其本身的性能影響不大,最為重要的還是其高度穩定的振蕩頻率,這是通信設備穩定運行的先決條件所在.所以這款晶振產品雖然體積上有點瑕疵(體積大),但是依舊無法掩蓋其在其它性能上的優越性;這款晶振在我公司有存貨,我司從事晶振代理已多年,品質有保證,絕對原裝正品,并且能夠給客戶提供優質的解決方案,歡迎大家前來咨詢.
