壓控晶體振蕩器Q3614CE00003100應用于移動通訊必不可少的關鍵器件

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-08-26 16:40:30【大中小】

分享到：

進口壓控晶振(VCXO)是一種石英晶體振蕩器，其振蕩效率可以通過紅外線加控制電壓來改變或調制。它的振蕩頻率由晶體決定，頻率可以通過控制電壓在小范圍內調節。VCXO多用于鎖相技術和頻率負反饋調制。通常，控制電壓范圍為0V至2V或0V至3V。VCXO的調諧范圍為100ppm至200ppm。壓控晶振主要由石英諧振器、變容二極管和振蕩電路組成。其工作原理是通過控制電壓來改變變容二極管的電容，從而“拉動”石英諧振器的頻率，達到調頻的目的

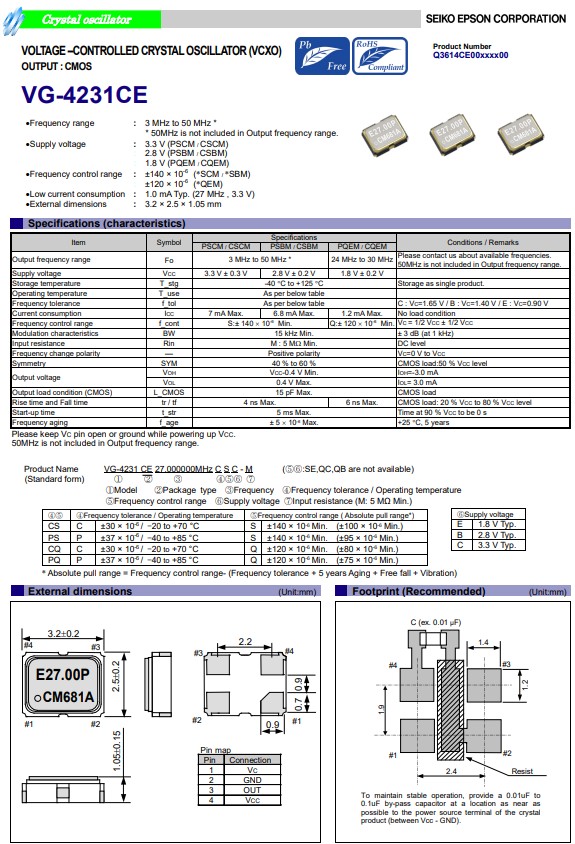

愛普生晶振VG-4231CE，是一款VCXO壓控晶體振蕩器，小體積晶振尺寸3.2x2.5mm四腳貼片晶振，CMOS輸出，頻率范圍3MHz至50MHz，電源電壓1.8V,2.8V,3.3V，具有超小型，輕薄型，低電源電壓，低抖動，低功耗，低耗能，低損耗等特點，已成為通信機、移動電話、尋呼機、全球定位系統(GPS)等許多電子應用系統必不可少的關鍵器件。

壓控晶體振蕩器Q3614CE00003100應用于移動通訊必不可少的關鍵器件

Product Number	Model	Frequency	愛普生晶振	Output Wave	Supply Voltage	VC Range
Q3614CE00000600	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00001100	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00001200	VG-4231CE	27.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00001300	VG-4231CE	24.576000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00002300	VG-4231CE	24.576000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00002400	VG-4231CE	16.384000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00002700	VG-4231CE	17.734475 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00002900	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00003100	VG-4231CE	36.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00004100	VG-4231CE	25.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00004300	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	2.600 to 3.000 V	1.4 +/-1.4V
Q3614CE00004400	VG-4231CE	25.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00004600	VG-4231CE	12.288000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00006000	VG-4231CE	11.289600 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V

Q3614CE00006100	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00006200	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00006600	VG-4231CE	28.636360 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00007100	VG-4231CE	32.768000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00007200	VG-4231CE	12.288000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00008000	VG-4231CE	16.777216 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00008100	VG-4231CE	12.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00008200	VG-4231CE	24.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00008300	VG-4231CE	25.165800 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00009400	VG-4231CE	9.600000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	2.600 to 3.000 V	1.4 +/-1.4V
Q3614CE00009500	VG-4231CE	32.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00009700	VG-4231CE	25.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	1.600 to 2.000 V	0.9 +/-0.9V
Q3614CE00009800	VG-4231CE	13.560000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V
Q3614CE00009900	VG-4231CE	12.000000 MHz	3.20 x 2.50 x 1.05 mm	CMOS	3.000 to 3.600 V	1.65 +/-1.65V

壓控晶體振蕩器Q3614CE00003100應用于移動通訊必不可少的關鍵器件
壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。VCXO振蕩器大多用于鎖相技術、頻率負反饋調制的目的。控制電壓范圍一般為0V至2V或0V至3V。VCXO的調諧范圍為±100ppm至±200ppm。

晶體振蕩器作為一種高穩定頻率源，廣泛應用于各種儀器設備中。其中，壓控晶體振蕩器(VCO)因其頻率可調而成為各種接收機和轉發器中不可或缺的關鍵部件。在這些器件中，為了補償晶體振蕩器的長期老化、發射和接收信號之間的多普勒頻移等因素，通常要求壓控晶振具有較寬的電壓控制范圍；而且為了適應野外和空間的工作環境，還要求在較寬的溫度范圍內具有良好的頻率和溫度穩定性。
