當前位置：首頁 » 歐美進口晶振 » ECS晶振,貼片無源晶振,ECX-32石英水晶振子

prevnext

ECS晶振,貼片無源晶振,ECX-32石英水晶振子

頻率：8.000MHz~54.000MHz

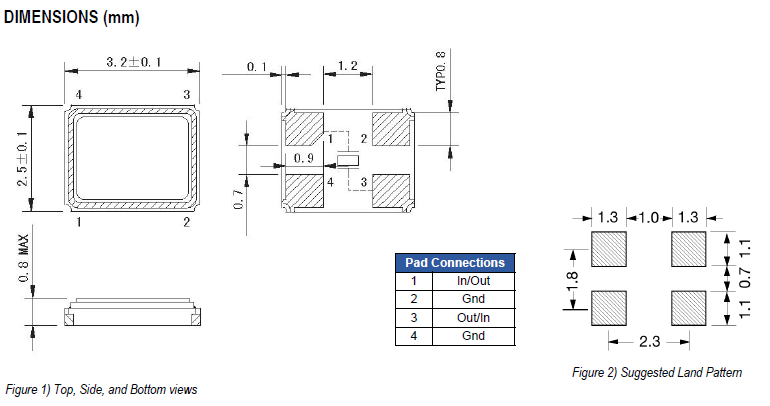

尺寸：3.2*2.5*0.8mm

3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的貼片晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

訂購熱線：0755-27876201

ECS晶振,貼片無源晶振,ECX-32石英水晶振子.3225mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.超小型石英貼片晶振晶片的設計:石英晶片的長寬尺寸已要求在±0.00２mm內,由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作,從而導致產品在客戶端不能正常使用,晶振的研發及生產超小型石英進口晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此石英晶振晶片設計的計算機程序,該程序晶振的晶片外形尺寸已全面應用并取得很好的效果.

公司成立于1980年,是世界上最知名,經驗最豐富的頻率控制管理產品制造商之一.總部設在美國堪薩斯州的Olathe,ECS,Inc.我們有這個領先的解決方案.建立和維護世界上最先進的可靠和具有成本效益的歐美晶振產品.這些制造地點在ECS晶振公司的質量保證標準中占有最大份額,這些制造地點和大多數韓國.嚴格的質量管理認證從國際標準化組織ISO 9001/2008,ISOTS 16949,ISO 14001和符合AECQ標準的產品開始.

ECS晶振	單位	ECX-32晶振	石英晶振基本條件
標準頻率	f_nom	8.0MHz~54.0MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～+70°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	± 50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.cnpsc.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	4pF,20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英3225晶振未撞擊機器或其他電路板等.

超聲波清洗

(1)使用AT-切割晶體和表面聲波(SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對石英水晶諧振器產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

使用環境(溫度和濕度)

請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

ECS晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的產品和服務的產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令,條例,限制,協定及其他要求事項,環境負荷的降低和污染的防止努力.

ECS晶振工廠,辦公室節能,省資源,資源循環,化學物質的合理管理推動,地球溫暖化防止及循環型社會的實現貢獻.與采購單位,供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對晶振,石英晶振的化學物質的管理強化等.地域社會環境保全活動及生物多樣性保全活動的參加,環境関搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善.

ECS晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.

ECS晶振公司環保環境與發展對策,實行可持續發展戰略,采取有效措施,防治工業污染.提高能源利用效率,改善能源結構,運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.

以最小化使用危險材料,能源和其它資源為目的進行公司進口晶振產品及服務的安全生產和使用,并確保回收利用,以防治污染,保存資源的方式進行商務運作,并積極地對以往的環境破壞進行揭露.持續改進,將環境管理與商務運行和決策過程高度集成,規范其行為.不斷進行持續改進的實踐.

ECX-32
