頻率：100MHz
尺寸：7.00 x 5.00mm
光纖通道晶振,LV7720JEV-100.0MDK,普銳特差分晶振,LVDS貼片晶振,LV77J振蕩器
LV7720JEV - 100.0MDK作為普銳特專為光纖通道打造的LVDS輸出的7050貼片晶振，在光纖通信領域展現出卓越性能。其100.0MHz的高頻輸出，為光纖通道設備的數據高速傳輸提供了穩定且精準的時鐘基準。采用先進的制造工藝和高品質材料，該晶振在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保卓越的頻率穩定性，適應光纖通道設備在不同環境下的工作需求。LVDS輸出晶振特性是其一大亮點，通過差分信號傳輸方式，有效抑制共模干擾，顯著提升抗干擾能力，保證信號在長距離、高速率的光纖數據傳輸中保持完整性和準確性，即使在復雜電磁環境下也能維持穩定的信號質量。
作為LV77J振蕩器系列的一員，其貼片封裝設計實現了體積的緊湊化，便于在光纖通道設備的電路板上進行高密度安裝，適應現代設備小型化、集成化的發展趨勢。這種石英晶體振蕩器的設計不僅節省了電路板空間，還優化了散熱性能和電氣性能，進一步提升了晶振在不同工作條件下的穩定性和抗干擾能力。
在光纖通信系統中，無論是光纖收發器、光線路終端（OLT）還是光網絡單元（ONU），LV7720JEV - 100.0MDK都為數據的編碼、調制、傳輸和解碼等過程提供精確的時鐘同步，確保高速、大容量的數據在光纖中準確無誤地傳輸。在數據中心，Pletronics晶振為服務器之間的光纖互聯、存儲區域網絡（SAN）等提供穩定的時鐘信號，保障數據的高效交換和存儲。
普銳特對LV7720JEV - 100.0MDK的品質把控極為嚴格。從原材料的精心挑選，到先進的切割、研磨和封裝工藝，每一個環節都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試，確保石英晶振在各種復雜環境下都能穩定工作，為光纖通道設備的長期穩定運行提供可靠保障。憑借卓越的性能、可靠的品質以及對光纖通道應用的高度適配性，LV7720JEV - 100.0MDK成為普銳特在光纖通道晶振領域的一款核心產品，深受行業信賴。
光纖通道晶振,LV7720JEV-100.0MDK,普銳特差分晶振,LVDS貼片晶振,LV77J振蕩器

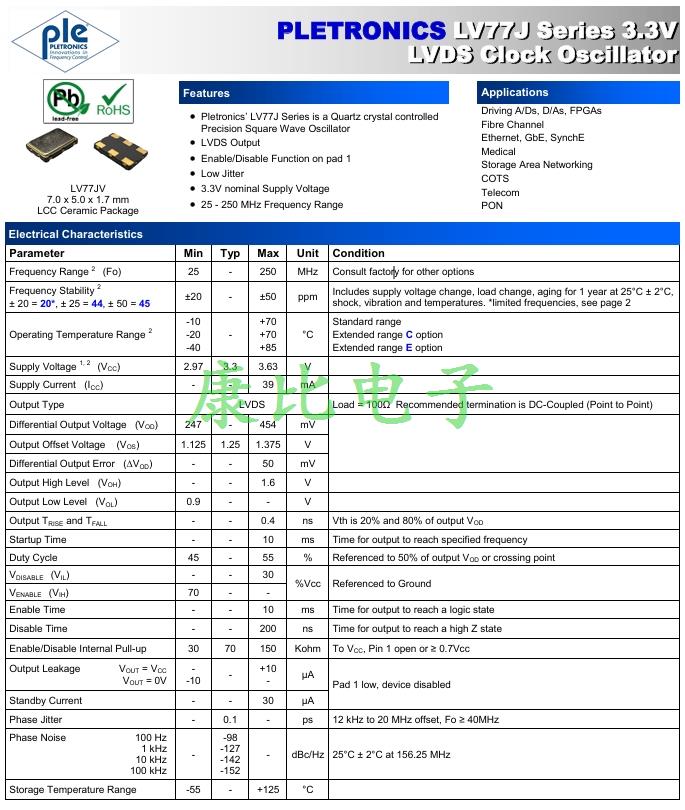

| Parameter | Min | Typ | Max | Unit | ||
| Frequency Range 2 | 25 | - | 220 | MHz | ||
|
Frequency Stability 2
± 20 = 20*, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | ||
| Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | ||
| Supply Voltage 1, 2 VCC | 2.97 | 3.3 | 3.63 | V | ||
| Supply Current ICC | - | - | 39 | mA | ||
| Output Waveform | LVDS | |||||
| Differential Output Voltage VOD | 247 | - | 454 | mV | ||
| Output Offset Voltage VOS | 1.125 | 1.25 | 1.375 | V | ||
| Differential Output Error ΔVOD | - | - | 50 | mV | ||
| Output High Level VOH | - | - | 1.6 | V | ||
| Output Low Level VOL | 0.9 | - | - | V | ||
| Output TRISE and TFALL | - | - | 0.4 | ns | ||
| Startup Time | - | - | 10 | ms | ||
| Duty Cycle | 45 | - | 55 | % | ||
| VDISABLE | - | - | 30 | %Vcc | ||
| VENABLE | 70 | - | - | |||
| Enable Time | - | - | 10 | ms | ||
| Disable Time | - | - | 200 | ns | ||
| Enable/Disable Internal Pull-up | 30 | 70 | 150 | Kohm | ||
|
Output Leakage VOUT = VCC VOUT = 0V |
-10 -10 |
- |
+10 +10 |
µA | ||
| Standby Current | - | - | 15 | µA | ||
| Jitter | - | 0.1 | - | pS | ||
|
Phase Noise 100 Hz
1 kHz
10 kHz
100 kHz
|
- |
-98 -127 -142 -152 |
- | dBc/Hz | ||
| Storage Temperature Range | -55 | - | +125 | °C | ||

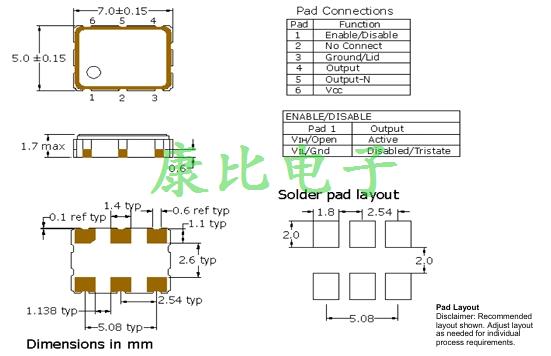

光纖通道晶振,LV7720JEV-100.0MDK,普銳特差分晶振,LVDS貼片晶振,LV77J振蕩器
光纖通道晶振,LV7720JEV-100.0MDK,普銳特差分晶振,LVDS貼片晶振,LV77J振蕩器
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
