PE7720JEW-155.52MDK,普銳特有源晶振,PE77J振蕩器,PECL差分輸出晶振,存儲晶振

頻率：155.52MHz

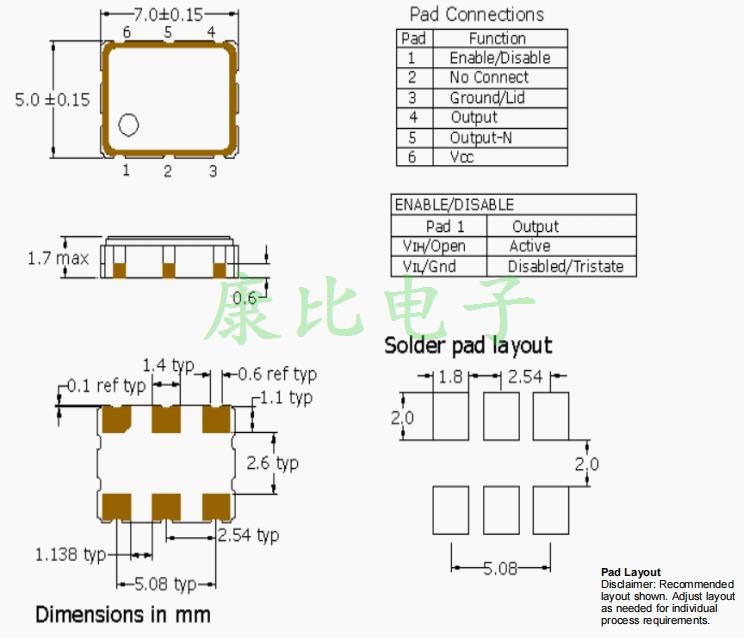

尺寸：7.00 x 5.00mm

PE7720JEW - 155.52MDK作為普銳特旗下的一款PECL差分輸出有源晶振，專為滿足存儲設備及高速電路對高精度時鐘的需求而打造。155.52MHz的標稱頻率，為數據的快速存儲與讀取提供了穩定且精確的時間基準。該晶振采用先進制造工藝與高品質材料，確保在 - 40℃至 + 85℃的寬溫度范圍內，頻率穩定性極佳，頻率偏差能被嚴格控制在極小范圍，有效應對存儲設備在不同環境下的工作要求。

訂購熱線：0755-27876201

PE7720JEW-155.52MDK,普銳特有源晶振,PE77J振蕩器,PECL差分輸出晶振,存儲晶振

PE7720JEW - 155.52MDK作為普銳特旗下的一款PECL差分輸出有源晶振，專為滿足存儲設備及高速電路對高精度時鐘的需求而打造。155.52MHz的標稱頻率，為數據的快速存儲與讀取提供了穩定且精確的時間基準。該差分晶體振蕩器采用先進制造工藝與高品質材料，確保在 - 40℃至 + 85℃的寬溫度范圍內，頻率穩定性極佳，頻率偏差能被嚴格控制在極小范圍，有效應對存儲設備在不同環境下的工作要求。其PECL差分輸出特性，具備高抗干擾能力，通過差分信號傳輸，可顯著降低電磁干擾對時鐘信號的影響，保障信號在長距離傳輸和復雜電路環境中的完整性與準確性，這對于存儲系統中數據的可靠傳輸與處理至關重要。
作為PE77J石英晶體振蕩器系列的一員，內部集成了精心設計的振蕩電路，無需復雜外部電路支持，即可快速、穩定地輸出高質量時鐘信號。貼片式封裝設計不僅實現了體積的緊湊化，便于在存儲設備的高密度電路板上安裝，還優化了散熱性能和電氣性能，提升了晶振在不同工作條件下的穩定性和抗干擾能力。
在存儲領域，無論是固態硬盤（SSD）、服務器內存，還是其他存儲設備，PE7720JEW - 155.52MDK晶振都發揮著關鍵作用，為數據的存儲、檢索和傳輸提供精準的時鐘同步，確保存儲系統高效、穩定運行。在其他高速電路應用中，如高速數據采集系統、通信設備等，該美國進口晶振同樣憑借其卓越的性能，成為保障系統穩定工作的核心元件。
普銳特晶振對PE7720JEW - 155.52MDK的品質把控極為嚴格，從原材料的精心挑選到生產工藝的每一個環節，都遵循嚴格的質量標準。經過高低溫循環、濕度、振動及沖擊等一系列嚴苛測試，確保晶振在各種復雜環境下都能穩定工作，為產品的長期穩定運行提供可靠保障。憑借卓越的性能、可靠的品質以及對存儲和高速電路應用的高度適配性，PE7720JEW - 155.52MDK成為普銳特在晶振領域的一款代表性產品，深受行業信賴。

PE7720JEW-155.52MDK,普銳特有源晶振,PE77J振蕩器,PECL差分輸出晶振,存儲晶振

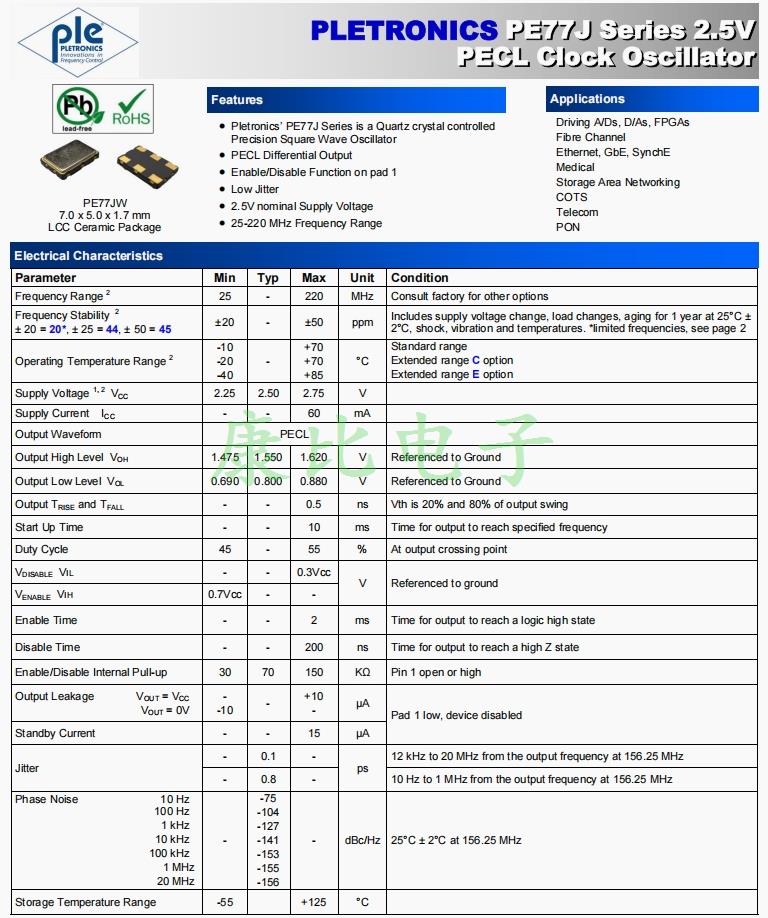

Parameter	Min	Typ	Max	Unit
Frequency Range 2	25	-	220	MHz
Frequency Stability 2 ± 20 = 20*, ± 25 = 44, ± 50 = 45	±20	-	±50	ppm
Operating Temperature Range 2	-10 -20 -40	-	+70 +70 +85	°C
Supply Voltage 1, 2 VCC	2.25	2.50	2.75	V
Supply Current ICC	-	-	60	mA
Output Waveform	PECL
Output High Level VOH	1.475	1.550	1.620	V
Output Low Level VOL	0.690	0.800	0.880	V
Output TRISE and TFALL	-	-	0.5	ns
Start Up Time	-	-	10	ms
Duty Cycle	45	-	55	%
VDISABLE VIL	-	-	0.3Vcc	V
VENABLE VIH	0.7Vcc	-	-	V
Enable Time	-	-	2	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT = VCC VOUT = 0V	- -10	-	+10 -	µA
Standby Current	-	-	15	µA
Jitter	-	0.1	-	ps
Jitter	-	0.8	-	ps
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 20 MHz	-	-75 -104 -127 -141 -153 -155 -156	-	dBc/Hz
Storage Temperature Range	-55		+125	°C

PE7720JEW-155.52MDK,普銳特有源晶振,PE77J振蕩器,PECL差分輸出晶振,存儲晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
