Abracon有源晶振,ACHL-12.000MHZ-EK石英晶體振蕩器,6G歐美晶振

頻率：12.000MHZ

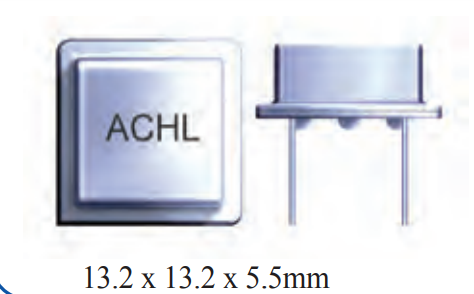

尺寸：13.2x13.2x5.5mm

ACHL-12.000MHZ-EK,Abracon艾博康晶振，美國Abracon艾博康晶振ACHL系列，編碼為ACHL-12.000MHZ-EK，頻率為12MHz，緊湊的占地面積小體積尺寸13.2 x 13.2 x 5.5mm，石英晶振，石英晶體振蕩器，有源晶振，工作溫度范圍：0至+70℃，半尺寸下降低電壓3.3V，HCMOS/TTL兼容的晶體時鐘振蕩器，三態啟用/禁用選項，低電源電壓3.3V，HCMOS和TTL兼容，緊密對稱選項50% +/-5%，進口晶振，應用于：用于數字芯片和微處理器的時鐘信號源，低功耗應用。Abracon有源晶振,ACHL-12.000MHZ-EK石英晶體振蕩器,6G歐美晶振

訂購熱線：0755-27876201

-5%，進口晶振，應用于：用于數字芯片和微處理器的時鐘信號源，低功耗應用。

Abracon有源晶振,ACHL-12.000MHZ-EK石英晶體振蕩器,6G歐美晶振，參數表

Parameters			Minimum	Typical	Maximum	Units	Notes
Frequency Range				-----	12	MHz
Operating Temperature			0	-----	+70	°C	See options
Storage Temperature			--55	-----	+ 125	°C
Overall Frequency Stability			- 100	-----	+100	ppm	See options
Supply Voltage (Vdd)			2.97	3.3	3.63	V
Input Current	0.400MHz ~ 24.999MHz		-----	-----	20	mA
	25.000MHz ~ 99.999MHz		-----	-----	40
	100.000MHz ~ 16000MHz		-----	-----	80
Symmetry (@ 1/2Vdd)			40	50	60	%	See options
Rise and Fall Time (Tr/Tf)	0.400MHz ~ 24.999MHz		-----	-----	10	ns
	25.000MHz ~ 99.999MHz		-----	-----	5
	100.000MHz ~ 16000MHz		-----	-----	4
Output Load			-----	-----	15	pF	See options
			-----	-----	5	TTL
Output Voltage		VOH	0.9*Vdd	-----	-----	V
		VOL	-----	-----	0. 1*Vdd	V
Tri-state Function		VIH	2.2	-----	-----	V	"1" or Open: Oscillation
		VIL	-----	-----	0.8	V	"0": Output disable (Hi Z)
Output Enable time			-----	-----	4	ms	For option A only
Output Disable time			-----	-----	100	ns	For option A only
Start-up Time			-----	1	10	ms
Phase Jitter RMS ( 12~20MHz)			-----	-----	1	ps	Reference only. Please contact Abracon for specific frequencies
Aging			--5.0	-----	+5.0	ppm	@+25°C First year

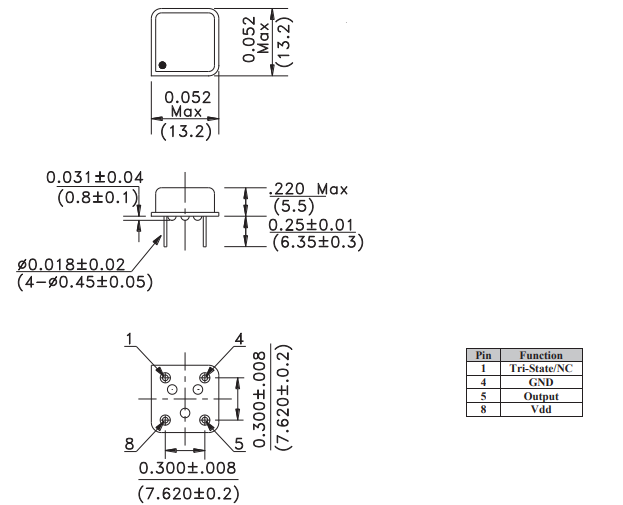

Abracon有源晶振,ACHL-12.000MHZ-EK石英晶體振蕩器,6G歐美晶振，尺寸圖

Abracon有源晶振,ACHL-12.000MHZ-EK石英晶體振蕩器,6G歐美晶振

功能：
三態啟用/禁用選項
低電源電壓5.0V 石英晶振
HCMOS和TTL兼容
應用程序：
數字芯片和微處理器的時鐘信號源
低功耗應用
