SG3225HBN是一款石英晶體振蕩器,適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘.我們擴大了SG3225HBN的規格范圍.
1.低壓電源除常規電源電壓3.3V外,它還支持2.5V.這增加了客戶系統的電源設計的自由度.
2.高溫兼容除了傳統的-40至85°C之外,工作溫度范圍也相當于-40至105°C的耐高溫晶振.同時可以將振蕩器的部件安排在高溫部件附近,可以使設備小型化等.我們應對隨之而來的設備中的基板溫度上升.我們相信這將有助于提高客戶系統的性能和尺寸.
●頻率范圍
100MHz至325MHz
●供電電壓
2.5V,3.3V
●輸出
HCSL
●功能
輸出使能(OE)
●外形尺寸
3.2×2.5×1.05mm
●相位抖動
85fsTyp(f0=156.25MHz)

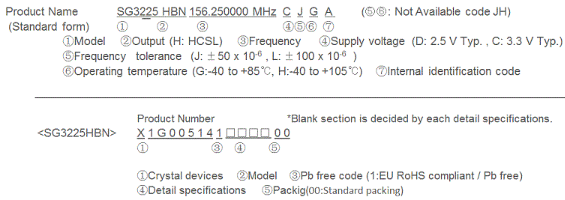

產品規格
| 項目 | 符號 | 產品規格 | 條件/備注 |
|---|---|---|---|
| 輸出頻率范圍 | f 0 | 100MHz至325MHz | 有關可用頻率的問題，請聯系我們。 |
| 電源電壓 | V CC | D：2.5V±0.125V，C：3.3V±0.165V | |
| 貯存溫度 | T_stg | -55℃至+ 125℃ | 存儲為裸產品。 |
| 工作溫度 | T_use | G：-40℃至+ 85℃，H：-40℃至+ 105℃ | |
| 頻率容差 | f_tol |
J：±50×10 -6
（不適用H：-40℃至+ 105℃） |
包括初始公差，溫度變化，
Vcc變化和10年老化（+ 25°C） |
| L：±100×10 -6 |
包括初始公差，溫度變化，
Vcc變化和10年老化（+ 25°C） |
||
| 目前的消費 | 我CC | 25 mA典型值。，35mA Max。 | OE = V CC，帶輸出負載 |
| 禁用當前 | I_dis | 最大15mA | OE = GND |
| 對稱 | SYM | 45％至55％ | 在輸出交叉點 |
| 輸出電壓 | V OH | 0.75 V典型值，0.66V至0.85V | 直流特性，單輸出 |
| V OL | 0 V典型值，-0.15V至0.15V | ||
| 交叉電壓 | V CR | 0.25V至0.55V | |
| 輸出負載條件 | L_HCSL | 50Ω | |
| R S. | 33Ω | ||
| 輸入電壓 | V IH | 70％V CC Min。 | OE終端 |
| V IL | 30％V CC Max。 | ||
|
差分輸出
上升壓擺率/下降壓擺率
|
Rr / Rf | 1 V / ns至4V / ns | -0.15 V至0.15 V的差分輸出 |
| 啟動時間 | t_str | 最長10毫秒 | 最小電源電壓的時間為0 s |
相位抖動
|
輸出
頻率
|
100 MHz | 125 MHz | 156.25 MHz | 200 MHz | 322.265625 MHz | 電源電壓 | |
|---|---|---|---|---|---|---|---|
|
相位抖動[fs]
偏移頻率
12 kHz至20 MHz
|
典型。 | 110 | 95 | 85 | 75 | 65 | 3.3V±0.165V |
| 最大。 | 180 | 160 | 140 | 125 |
110 |
外部尺寸
(單位:mm)
OE引腳= HIGH:指定的頻率輸出.
OE引腳=低電平:輸出為高阻抗＃2,＃3連接到外殼.
足跡(推薦)
(單位:mm)
SG3225HBN晶振為了獲得最佳抖動性能,建議將Vcc和GND引腳之間的電容(0.1μF+10μF)放置在盡可能靠近Vcc引腳的位置.
