壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2022-09-26 17:17:12【大中小】

分享到：

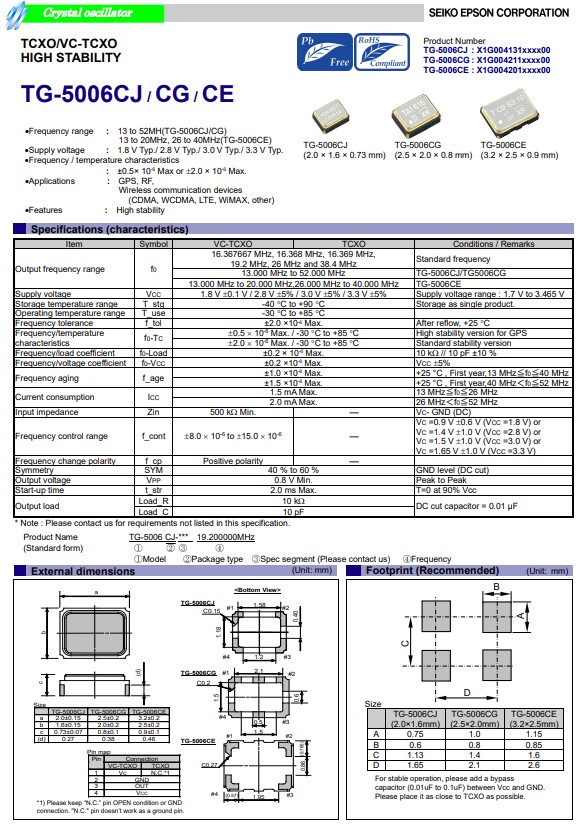

日本愛普生晶振TG-5006CE，是一款壓控溫補晶體振蕩器，小體積晶振尺寸3.2x2.5mm有源晶振，四腳貼片晶振，具有超小型，輕薄型，低電源電壓，低抖動，低功耗，低損耗，低耗能，低相位噪聲，低電平等特點，適用于移動通訊、數碼產品、車載數碼、智能手機、對講機、數碼相機、MID平板電腦，光電技術等各種頻率控制設備。

EPSON壓控溫補晶體振蕩器特點及優勢：

輸出頻率范圍：13至52MHz(TG-5006CJ/CG)，13至20MHz,26至40MHz(TG-5006CE)

頻率控制范圍±8.0至±15.0ppm；

頻率隨溫度變化穩定度可達±0.5ppm；

在經過回流焊后的偏差小于±2.0ppm；

振蕩啟動時間2.0ms；

工作溫度范圍-30℃至+85℃

無鉛，符合RoHS標準要求

壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用

產品編碼	型號	頻率	貼片晶振	輸出波	電源電壓	精度	工作溫度
X1G004201000600	TG-5006CE	16.367667MHz	3.20x2.50x0.90mm	Clipped sine wave	1.700 to 1.900 V	+/-2.0 ppm	-30 to +85 °C
X1G004201000800	TG-5006CE	16.369000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201000900	TG-5006CE	19.200000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001000	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001300	TG-5006CE	16.367667MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201001700	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002000	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.660 to 2.940 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002300	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	1.700 to 3.465 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002500	TG-5006CE	32.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201002600	TG-5006CE	26.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.660 to 2.940 V	+/-2.0 ppm	-30 to +85 °C
X1G004201003200	TG-5006CE	20.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	3.135 to 3.465 V	+/-2.0 ppm	-30 to +85 °C
X1G004201003300	TG-5006CE	25.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C
X1G004201006200	TG-5006CE	32.000000MHz	3.20x2.50x0.90mm	Clipped sine wave	2.850 to 3.150 V	+/-2.0 ppm	-30 to +85 °C

壓控溫補晶體振蕩器X1G004201002600適用于移動通訊應用

削波正玄波(Clipped Sine Wave)是有源晶振輸出方式的一種,相比方波的諧波分量少很多,但驅動能力較弱,在負載10K/10PF時Vp-p為0.8Vmin.通常為SMD7050,SMD5032,SMD3225等封裝的表貼溫補晶振使用的輸出波形.當然,有源晶振還有CMOS,TTL,ECL,LVDS,正玄波等輸出方式,這些輸出邏輯方式也各有優缺點,至于如何利用它們我們卻是不得而知.所以日本愛普生晶振就推出了相關的技術支持文檔,明確指出應當如何在電路設計中應用削頂正玄波.
