頻率:30.720MHz

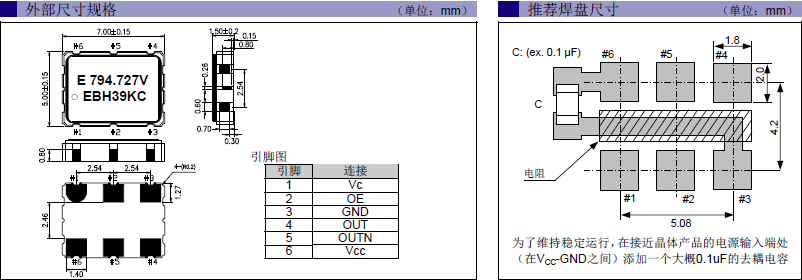

尺寸:7.0*5.0mm
愛普生晶振公司加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生晶振,貼片晶振,VG7050CAN晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值。從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。
型號 |
VG7050CAN(VCXO) |
|
輸出頻率范圍 |
30.720MHz |
|
標準頻率 |
30.720MHz |
|
電源電壓范圍 |
3.3V |
|
電源電壓(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗電流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待機時電流 |
- |
|
輸出電壓 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
輸出負載 |
10kΩ//10pF |
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.(After 2 reflows) |
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-30?+85℃ |
|
電源電壓特性 |
±0.2×10-6 max.(VCC ±5%) |
|
負載變化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
長期變化 |
±1.0×10-6 max./year |
|
頻率控制 |
控制靈敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
頻率控制極性 |
正極性 |
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
愛普生晶振環保方針:
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用。根據需要,提高環境技術、材料和產品的發展信息及環境管理活動的公開性。
愛普生晶振公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進。 承諾保護環境,重視員工、客戶和公眾的健康和安全。我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性。愛普生晶振,貼片晶振,VG7050CAN晶振.
