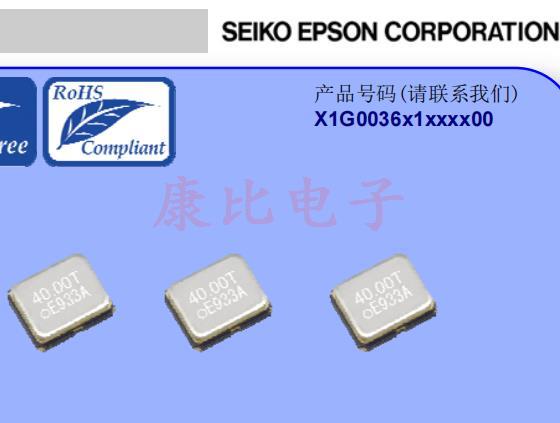

X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ

頻率：38.4MHZ

尺寸：2.5*2.0mm

X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ，尺寸為2520mm,頻率為38.4MHZ,電壓1.6V~2.2.V，支持輸出CMOS，有源晶振,SPXO晶體振蕩器,愛普生晶振,石英晶體振蕩器，有源貼片晶振,日本進口晶振，低電壓晶振，低耗能晶振，高質量晶振，OSC振蕩器，可穿戴設備晶振，無線模塊晶振，北斗模塊晶振，藍牙音響晶振，汽車專用晶振，X1G0036410013晶振，X1G0036410019晶振。
有源晶體振蕩器產品主要被廣泛應用于可穿戴設備，無線模塊，藍牙音響，投影儀，汽車等領域。X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ.

訂購熱線：0755-27876201

X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ，尺寸為2520mm,頻率為38.4MHZ,電壓1.6V~2.2.V，支持輸出CMOS，有源晶振,SPXO晶體振蕩器,愛普生晶振,石英晶體振蕩器，有源貼片晶振,日本進口晶振，低電壓晶振，低耗能晶振，高質量晶振，OSC振蕩器，可穿戴設備晶振，無線模塊晶振，北斗模塊晶振，藍牙音響晶振，汽車專用晶振，X1G0036410013晶振，X1G0036410019晶振。

有源晶體振蕩器產品主要被廣泛應用于可穿戴設備，無線模塊，藍牙音響，投影儀，汽車等領域。X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ.

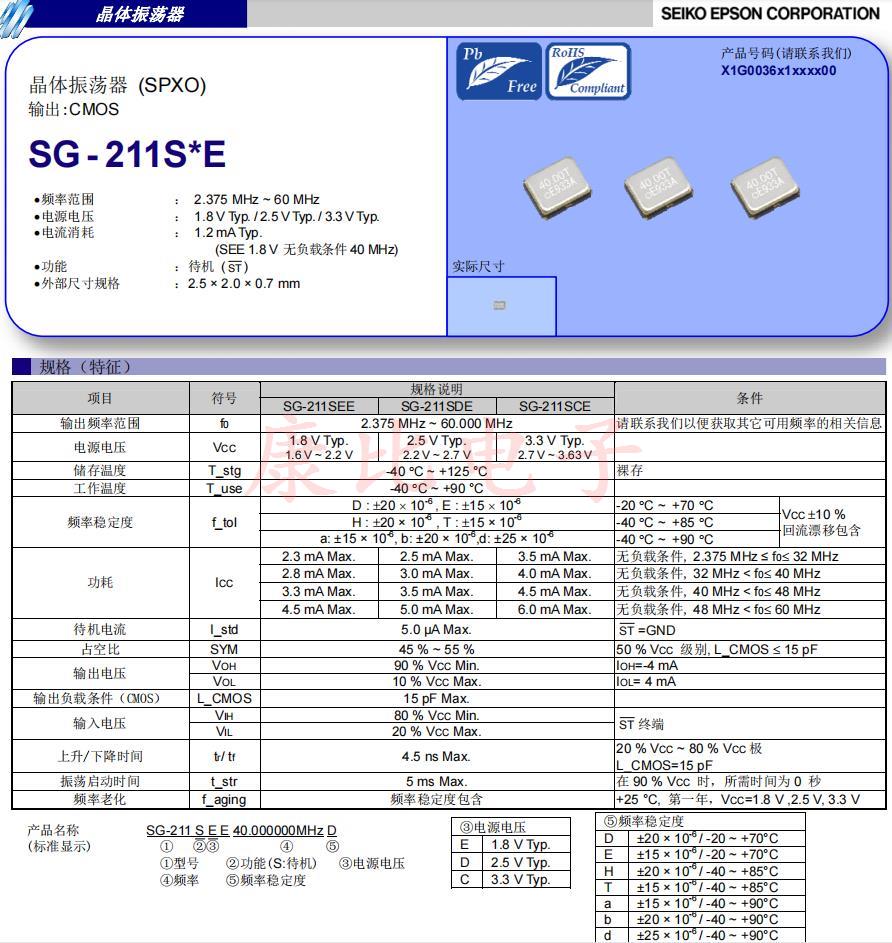

X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ 參數表

項目

規格說明

條件

SG-211SEE

SG-211SDE

SG-211SCE

輸出頻率范圍

2.375 MHz ~ 60.000 MHz

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

1.8 V Typ.
1.6 V ~ 2.2 V

2.5 V Typ.
2.2 V ~ 2.7 V

3.3 V Typ.
2.7 V ~ 3.63 V

儲存溫度

T_stg

-40 oC ~ +125 °C

裸存

工作溫度

T_use

-40 oC ~ +90 °C

頻率穩定度

f_tol

D : 20 10-6 , E : 15 10-6

-20 oC ~ +70 oC

VCC 10 %
回流漂移包含

H : 20 × 10-6 , T : 15 × 10-6

-40 oC ~ +85 oC

a: ±15 × 10-6 , b: ±20 × 10-6 ,d: ±25 × 10-6

-40 oC ~ +90 oC

功耗

ICC

2.3 mA Max.

2.5 mA Max.

3.5 mA Max.

無負載條件, 2.375 MHz ≤ f0 32 MHz

2.8 mA Max.

3.0 mA Max.

4.0 mA Max.

無負載條件, 32 MHz < f0 40 MHz

3.3 mA Max.

3.5 mA Max.

4.5 mA Max.

無負載條件, 40 MHz < f0 48 MHz

4.5 mA Max.

5.0 mA Max.

6.0 mA Max.

無負載條件, 48 MHz < f0 60 MHz

待機電流

I_std

5.0 µA Max.

ST =GND

占空比

SYM

45 % ~ 55 %

50 % VCC 級別, L_CMOS 15 pF

輸出電壓

VOH

90 % VCC Min.

IOH=-4 mA

VOL

10 % VCC Max.

IOL= 4 mA

輸出負載條件(CMOS)

L_CMOS

15 pF Max.

輸入電壓

VIH

80 % VCC Min.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr/ tf

4.5 ns Max.

20 % VCC ~ 80 % VCC 極
L_CMOS=15 pF

振蕩啟動時間

t_str

5 ms Max.

在 90 % VCC 時，所需時間為 0 秒

頻率老化

f_aging

頻率穩定度包含

+25 °C, 第一年， VCC=1.8 V ,2.5 V, 3.3 V

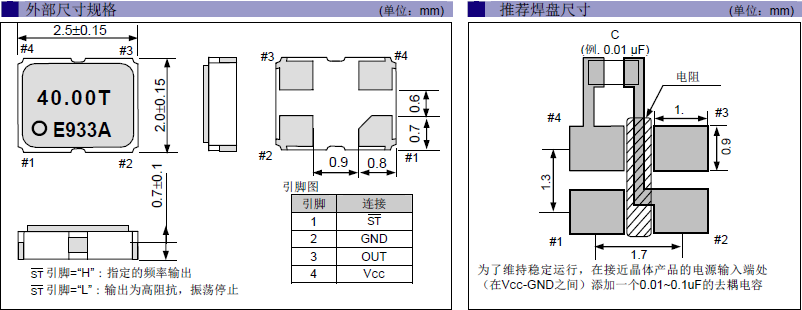

X1G0036410016數據手冊\CMOS\2520mm\SG-211SEE\38.4MHZ 尺寸圖

SG-211SEE SDE SCE 2520 COMS

X1G0036410016晶振 特點：

頻率范圍：2.375MHz ~ 60MHz

電源電壓： 1.8 VTyp. / 2.5 V Typ. / 3.3 V Typ.

電流消耗： 1.2 mA Typ. (SEE 1.8 V 無負載條件40 MHz)

功能：待機 ( ST )

外部尺寸規格：2.5×2.0×0.7mm

更多相關日本愛普生有源晶體型號

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0036410002	愛普生晶振	SG-211SEE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410003	愛普生晶振	SG-211SEE	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410004	愛普生晶振	SG-211SEE	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410005	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410006	愛普生晶振	SG-211SEE	37.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410008	愛普生晶振	SG-211SEE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410009	愛普生晶振	SG-211SEE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410010	愛普生晶振	SG-211SEE	38.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410011	愛普生晶振	SG-211SEE	49.152000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410013	愛普生晶振	SG-211SEE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410014	愛普生晶振	SG-211SEE	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410015	愛普生晶振	SG-211SEE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410016	愛普生晶振	SG-211SEE	38.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410017	愛普生晶振	SG-211SEE	12.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410018	愛普生晶振	SG-211SEE	13.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410019	愛普生晶振	SG-211SEE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410020	愛普生晶振	SG-211SEE	33.333300 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410022	愛普生晶振	SG-211SEE	38.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410023	愛普生晶振	SG-211SEE	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410024	愛普生晶振	SG-211SEE	38.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410025	愛普生晶振	SG-211SEE	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410026	愛普生晶振	SG-211SEE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410027	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410028	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410030	愛普生晶振	SG-211SEE	37.400000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410031	愛普生晶振	SG-211SEE	12.288000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410032	愛普生晶振	SG-211SEE	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410033	愛普生晶振	SG-211SEE	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410034	愛普生晶振	SG-211SEE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410035	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410036	愛普生晶振	SG-211SEE	4.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410037	愛普生晶振	SG-211SEE	15.625000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410038	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410039	愛普生晶振	SG-211SEE	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410041	愛普生晶振	SG-211SEE	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410042	愛普生晶振	SG-211SEE	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 90 °C
X1G0036410043	愛普生晶振	SG-211SEE	19.200000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
X1G0036410044	愛普生晶振	SG-211SEE	37.125000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-40 to 85 °C
X1G0036410045	愛普生晶振	SG-211SEE	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.600 to 2.200 V	-20 to 70 °C
