EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振

頻率：150.000MHz

尺寸：7.0x5.0mm

EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振，日本進口晶振，EPSON愛普生株式會社，晶振型號：MG7050EAN，編碼為：X1M0004110008，頻率為：150.000MHz，小體積晶振尺寸：7.0x5.0mm，14墊腳貼片晶振，LV-PECL輸出差分晶體振蕩器，有源晶振，石英晶振，石英晶體振蕩器。具有超小型，輕薄型，超低抖動，低功耗，低電源電壓，低相位噪聲，低耗能，低損耗，低電平等特點。本產品是利用鋸波諧振器的基本振蕩的LV-PECL輸出的高頻振蕩器。MG7050EAN有源晶振適用于移動通訊設備，GbE、光纖通道、SAS、PCI快速，服務器、存儲、路由器/交換機、無線網絡、OTN，藍牙模塊，物聯網等。

訂購熱線：0755-27876201

EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振，日本進口晶振，EPSON愛普生株式會社，晶振型號：MG7050EAN，編碼為：X1M0004110008，頻率為：150.000MHz，小體積晶振尺寸：7.0x5.0mm，14墊腳貼片晶振，LV-PECL輸出差分晶體振蕩器，有源晶振，石英晶振，石英晶體振蕩器。具有超小型，輕薄型，超低抖動，低功耗，低電源電壓，低相位噪聲，低耗能，低損耗，低電平等特點。本產品是利用鋸波諧振器的基本振蕩的LV-PECL輸出的高頻振蕩器。MG7050EAN有源晶振適用于：移動通訊設備，GbE、光纖通道、SAS、PCI快速，服務器、存儲、路由器/交換機、無線網絡、OTN，藍牙模塊，物聯網等。

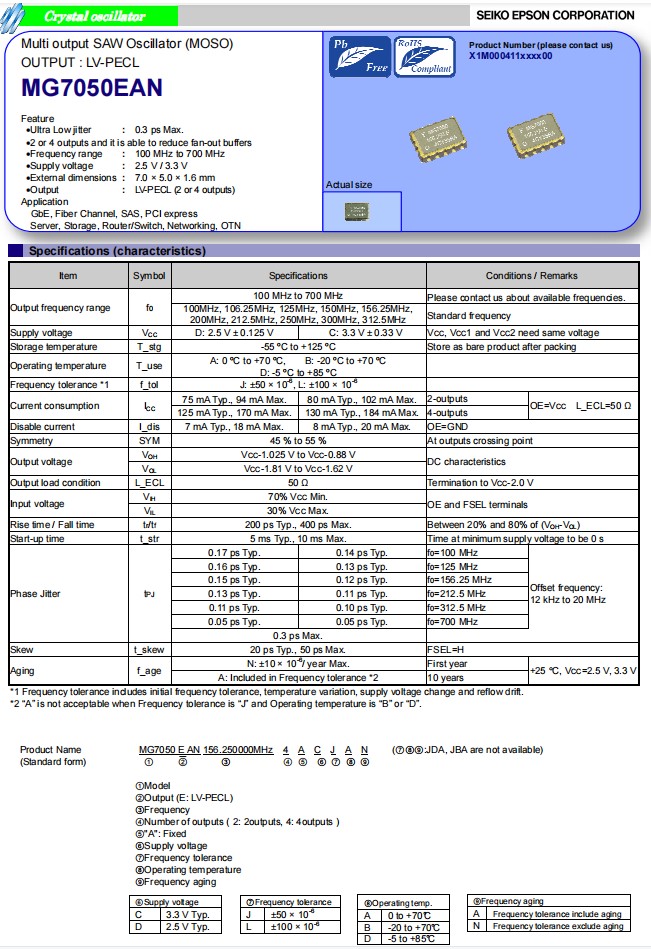

EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振,參數表

Item	Symbol	MG7050EAN 規格說明		Conditions / Remarks
		150.000 MHz		Please contact us about available frequencies.
Output frequency range	f0	100MHz, 106.25MHz, 125MHz, 150MHz, 156.25MHz,		Standard frequency
		200MHz, 212.5MHz, 250MHz, 300MHz, 312.5MHz
Supply voltage	VCC	D: 2.5 V ± 0.125 V	C: 3.3 V ± 0.33 V	VCC, VCC1 and VCC2 need same voltage
Storage temperature	T_stg	-55 ºC to +125 ºC		Store as bare product after packing
Operating temperature	T_use	A: 0 ºC to +70 ºC, B: -20 ºC to +70 ºC
		D: -5 ºC to +85 ºC
Frequency tolerance *1	f_tol	J: ±50 × 10-6, L: ±100 × 10-6
Current consumption	ICC	75 mA Typ., 94 mA Max.	80 mA Typ., 102 mA Max.	2-outputs	OE=VCC L_ECL=50 ?
		125 mA Typ., 170 mA Max.	130 mA Typ., 184 mA Max.	4-outputs
Disable current	I_dis	7 mA Typ., 18 mA Max.	8 mA Typ., 20 mA Max.	OE=GND
Symmetry	SYM	45 % to 55 %		At outputs crossing point
Output voltage	VOH	VCC-1.025 V to VCC-0.88 V		DC characteristics
	VOL	VCC-1.81 V to VCC-1.62 V
Output load condition	L_ECL	50 ?		Termination to VCC-2.0 V
Input voltage	VIH	70% VCC Min.		OE and FSEL terminals
	VIL	30% VCC Max.
Rise time / Fall time	tr/tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of (VOH-VOL)
Start-up time	t_str	5 ms Typ., 10 ms Max.		Time at minimum supply voltage to be 0 s
		0.17 ps Typ.	0.14 ps Typ.	f0=100 MHz
		0.16 ps Typ.	0.13 ps Typ.	f0=125 MHz
		0.15 ps Typ.	0.12 ps Typ.	f0=156.25 MHz	Offset frequency: 12 kHz to 20 MHz
Phase Jitter	tPJ	0.13 ps Typ.	0.11 ps Typ.	f0=212.5 MHz
		0.11 ps Typ.	0.10 ps Typ.	f0=312.5 MHz
		0.05 ps Typ.	0.05 ps Typ.	f0=700 MHz
		0.3 ps Max.
Skew	t_skew	20 ps Typ., 50 ps Max.		FSEL=H
Aging	f_age	N: ±10 × 10-6/ year Max.		First year	+25 °C, VCC=2.5 V, 3.3 V
		A: Included in Frequency tolerance *2		10 years

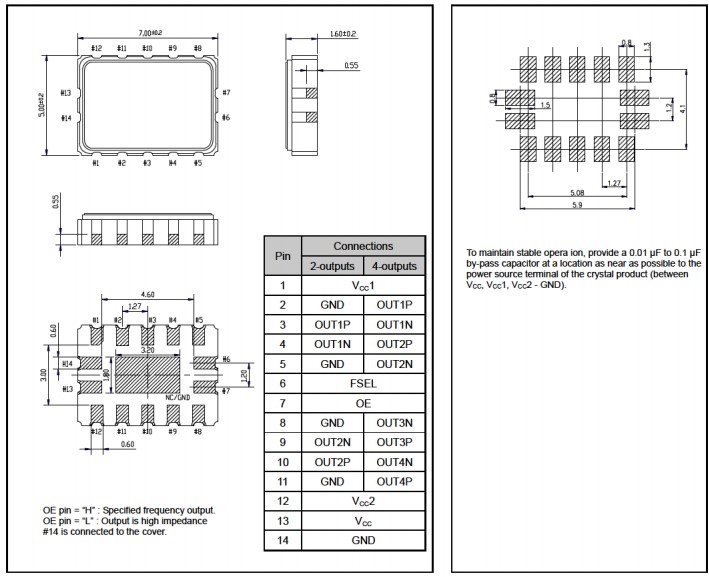

EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振,尺寸圖

EPSON低抖動振蕩器,X1M0004110008,MG7050EAN差分晶振,6G定位器晶振

科技發展對差分晶振的使用日益增多，各大晶振品牌紛紛推出差分晶體振蕩器，比如我們所熟悉的KDS晶振，京瓷晶振，NDK晶振，愛普生晶振，IDT晶振等知名品牌。我們都知道差分晶振除了有普通貼片晶振有的功能外，最大的不同就是輸出的方式是差分信號。

那么差分晶振的輸出是什么意思呢？差分晶振輸出是指輸出差分信號使用2種相位彼此完全相反的信號，從而消除了共模噪聲,并產生一個更高性能的系統，這種方式可輸送高頻，并具有抗噪音強,低抖動等特征，常見的差分輸出為：LVDS、HCSL、LV-PECL輸出邏輯。

編碼	品牌	型號	頻率	石英晶體振蕩器	輸出方式	電源電壓	工作溫度
X1M0004110002	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110005	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110006	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110007	EPSON晶振	MG7050EAN	669.325580 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110008	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110009	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110010	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110011	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110012	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110013	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110014	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110015	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110016	EPSON晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110017	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110018	愛普生晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110019	EPSON晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110020	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110021	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110022	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110023	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110024	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110025	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1M0004110026	EPSON晶振	MG7050EAN	312.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
