頻率：13~220MHz

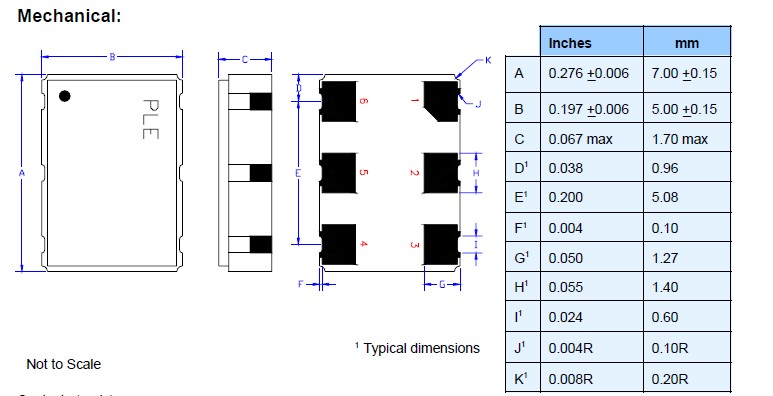

尺寸：7.0*5.0mm
Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.
Pletronics晶振,貼片晶振,HC77D晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|
項目 |
符號 |
HC77D晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
13~220MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5 V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -10℃ to +70℃ |
請聯系我們查看更多資料http://www.cnpsc.cn |
|
H: -20℃ to +70℃ |
|||
|
J: -40℃ to +85℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
Pletronics晶振環保方針:
Pletronics晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行環境保護,將建立自己的特有的環境標準.Pletronics晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少溫補晶振,石英晶體振蕩器廢棄物等.
Pletronics晶振集團盡可能的采用無害的壓電石英晶體元器件、壓電石英晶體、有源晶體原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.Pletronics晶振,貼片晶振,HC77D晶振.
